这篇博客介绍了如何在Stateflow中利用C语言结构体（总线）进行仿真，通过设置输入、输出和局部变量的数据类型为总线型，并在PreLoadFcn回调中加载bus_objects。文章详细展示了如何配置Simulation Target，包含头文件和C文件，以及结构体定义和相关函数的实现。
临摹对象
sfbus_demo
模型简介

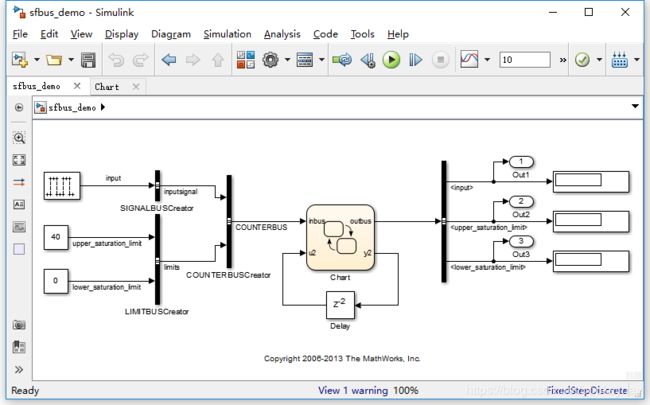

先看一下整体外观：

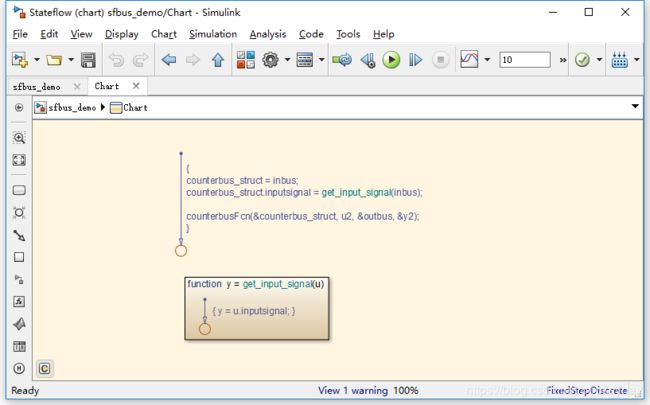

再看看stateflow的chart:
功能说明
重点在于，stateflow中能使用总线信号作为输入。图形函数的参数可以设置数据类型。
重要步骤

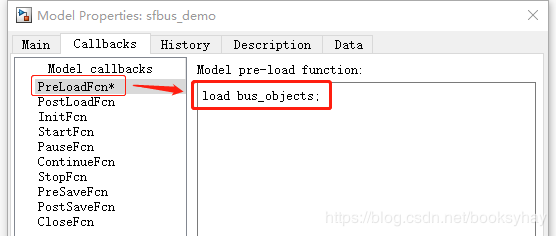

1，PreLoadFcn的回调函数中，要加载bus_objects:
加载后，工作区中会有这3个总线的定义：
2，设置输入、输出和局部变量的数据类型为总线型：
