配电箱(柜)适用于施工现场及户外临时用电，应满足“三级配电二级漏保、一机一闸一漏一箱”配电及保护的使用要求。配电箱(柜)、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准，产品应通过CCC认证。配电箱(柜)的壳体采用冷轧钢板制作，防雨、防尘、户外型，采用钢板厚度符合标准要求，经久耐用。

下面请看施工临时用电配电箱标准做法，图片和文字的结合，非常的实用。

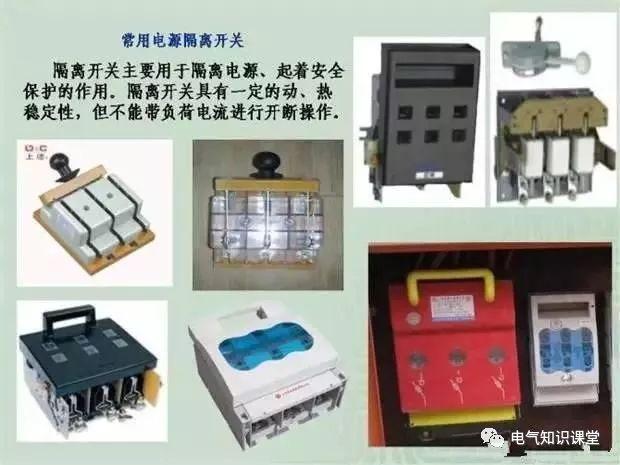

1.常用隔离开关

2.施工临时用配电箱严禁使用的隔离开关

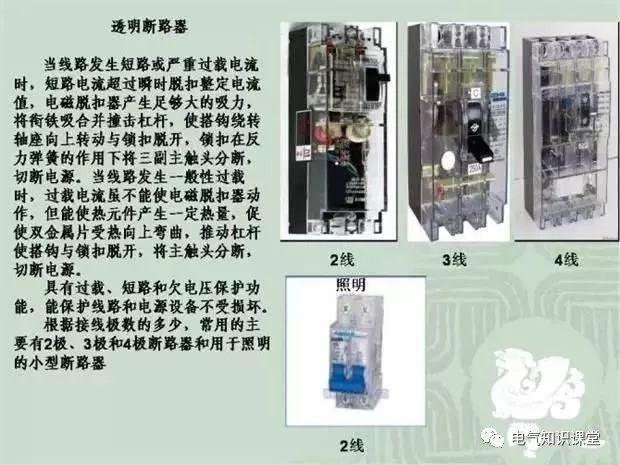

3.透明断路器

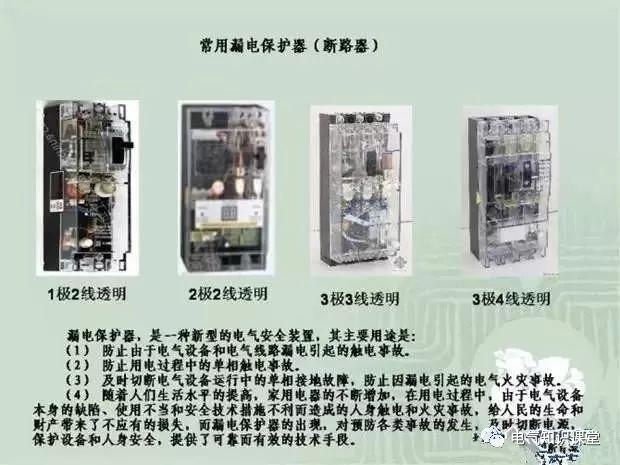

4.常用漏电保护器(断路器)和其主要用途

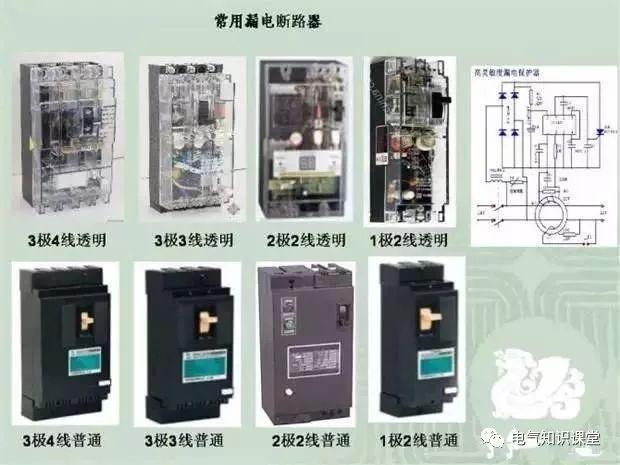

5.常用漏电断路器

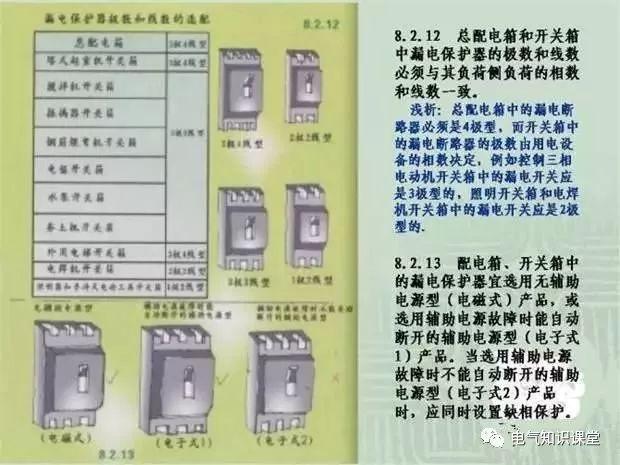

6.总配电箱和开关箱中漏电保护器的极数和线数必须与其负荷侧负荷的相数和线数一致。

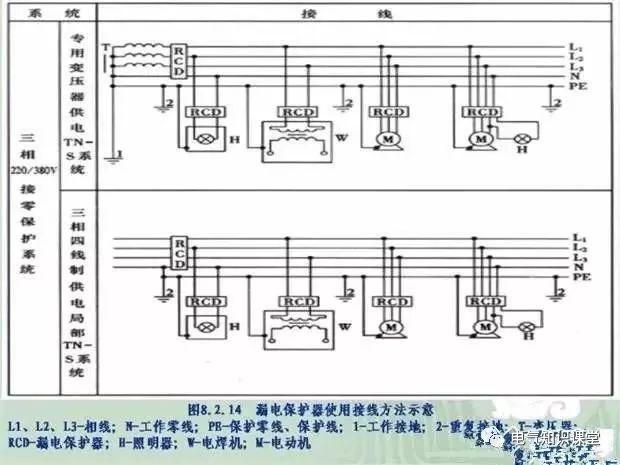

7.三相220/380V接零保护系统图

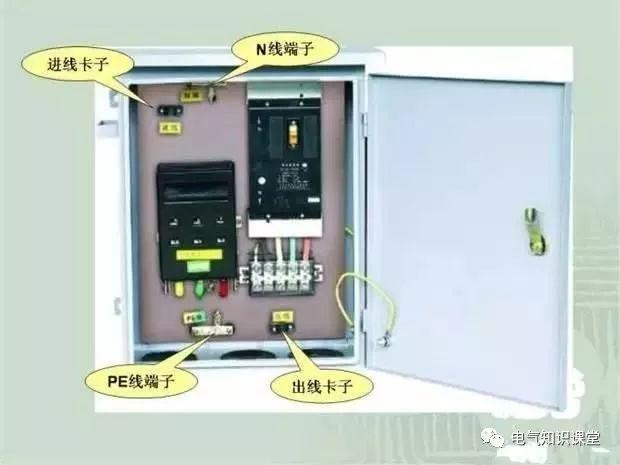

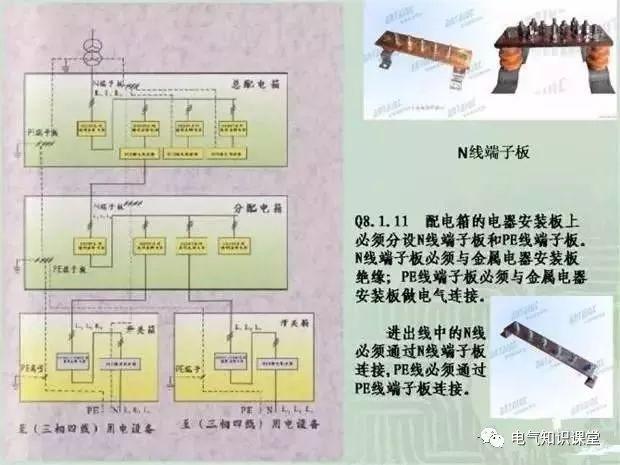

8.配电箱的电气安装板上必须分设N线端子板和PE线端子板。

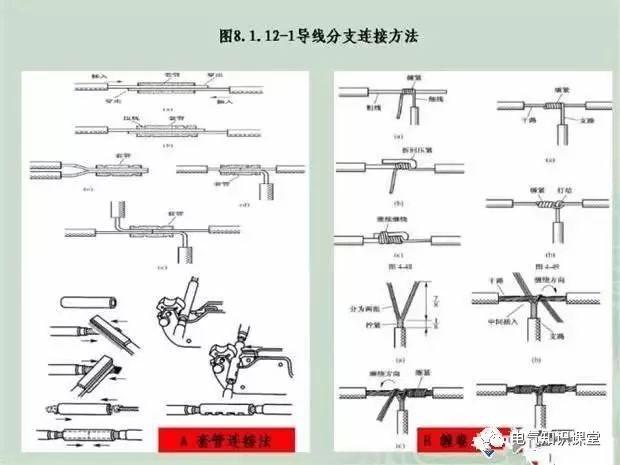

9.导线分支连接法

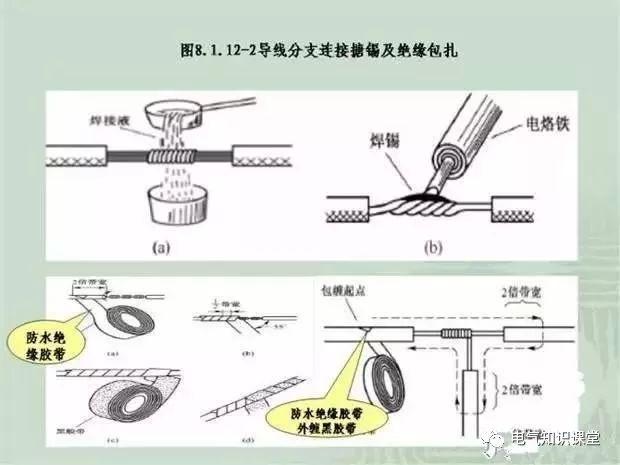

10.导线分支连接搪锡及绝缘包扎

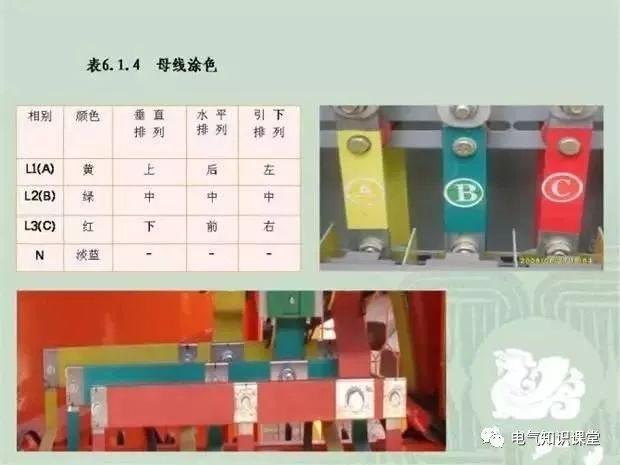

11.母线涂色

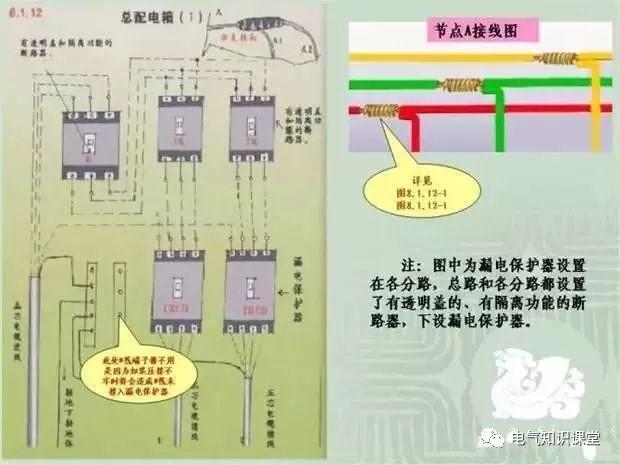

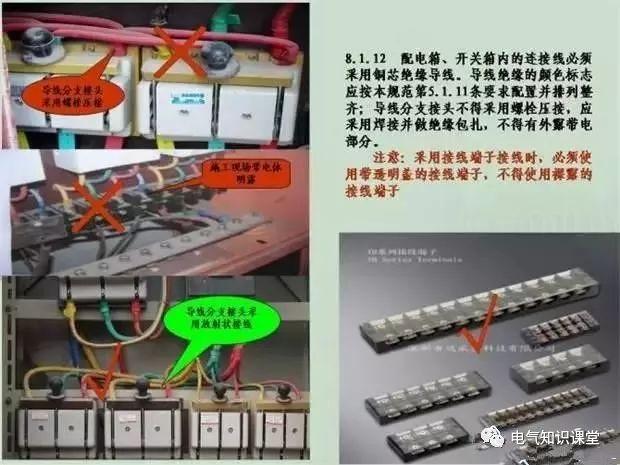

12.配电箱、开关箱内的连接

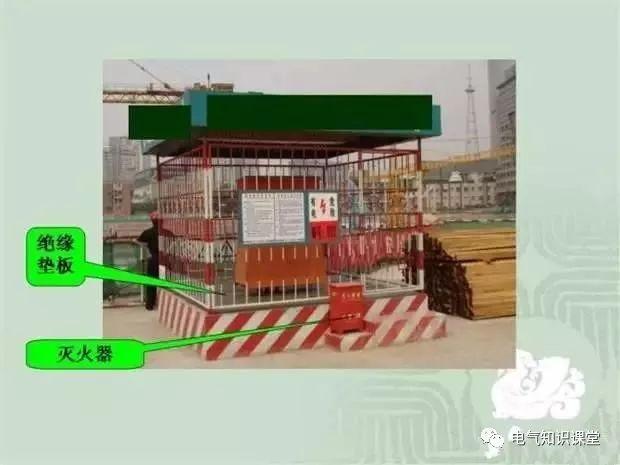

13.总配电箱

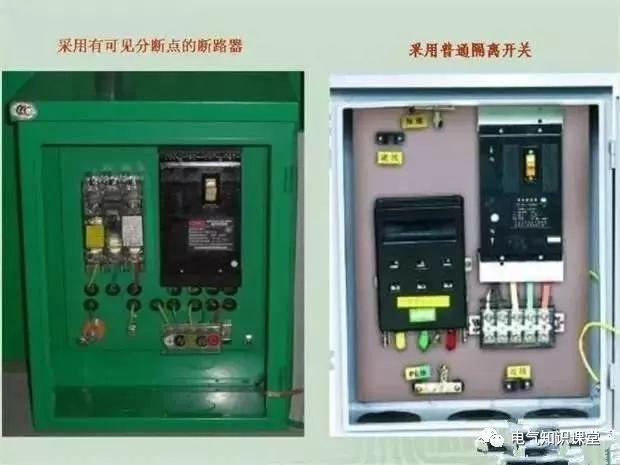

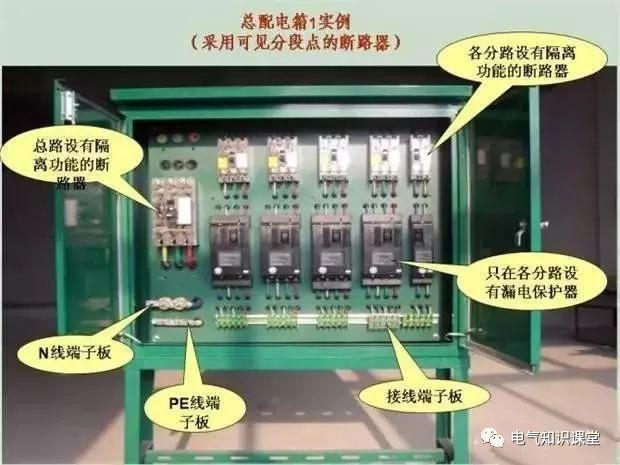

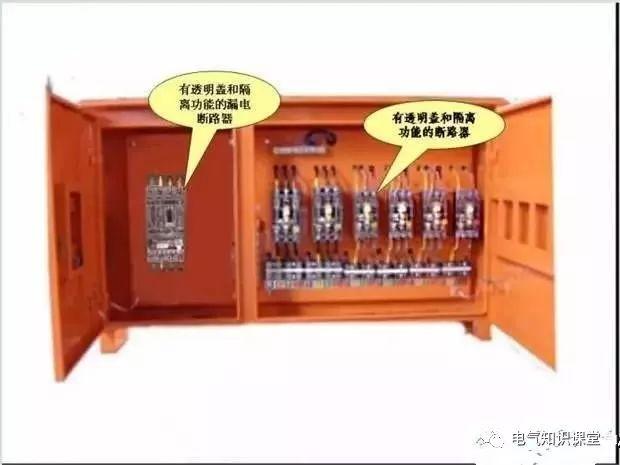

14.总配电箱实例(采用可见分段点的断路器)

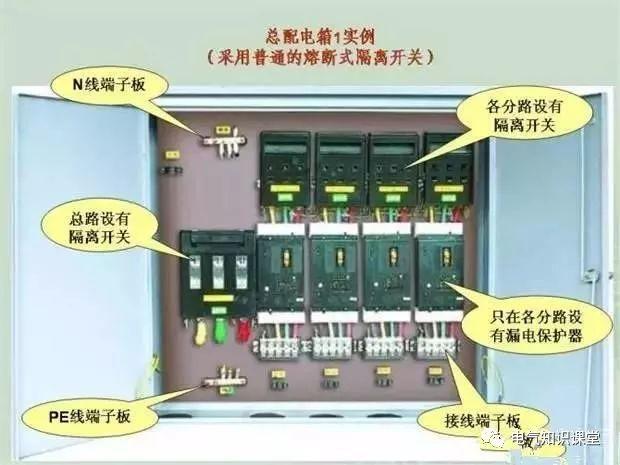

15.总 配电箱实例(采用普通的熔断式隔离开关)

16.变压器的原理

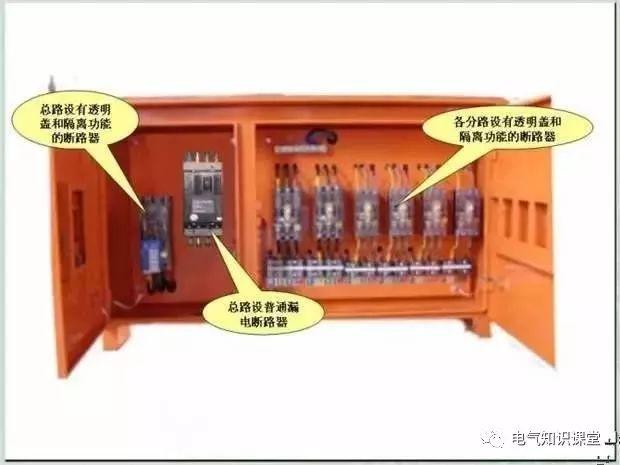

17.总配电箱中漏电保护器设置于总路。

18.配电箱中的隔离开关

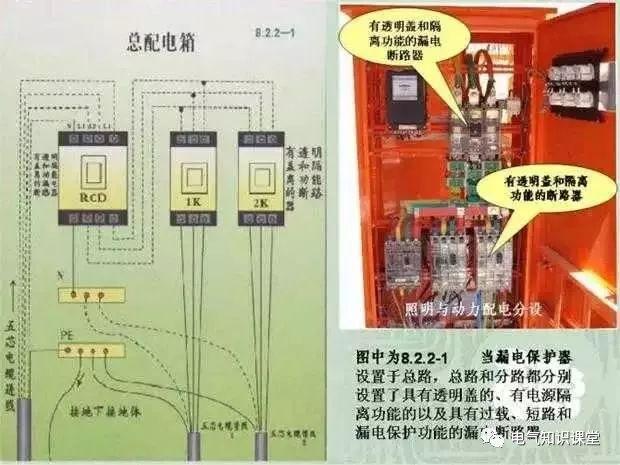

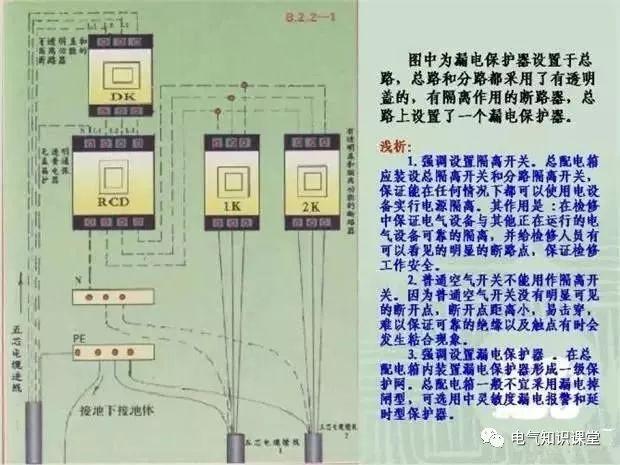

19.漏电保护器设置于总路，总路和分路都采用了有透明盖的、有隔离作用的断路器，总路上设置了一个漏电保护器。

20.总路中的断路器设有透明盖和隔离功能。

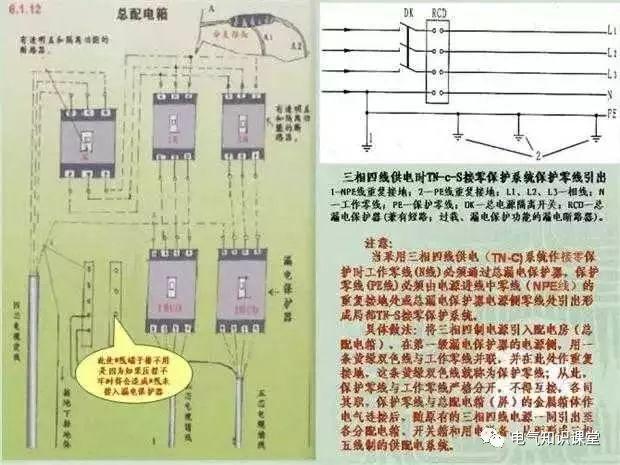

21.总配电箱，三相四线供电时TN-C-S接零保护系统。

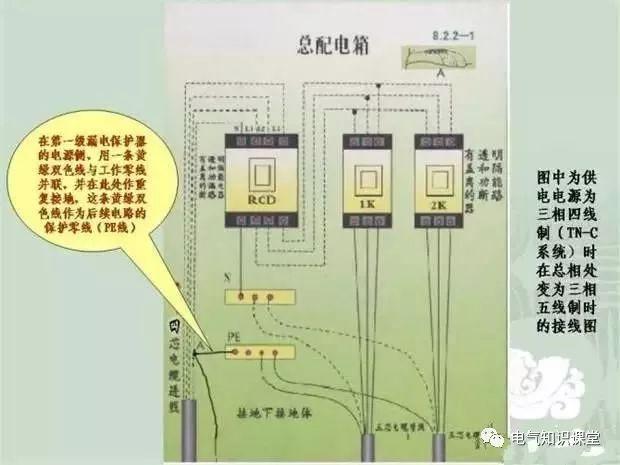

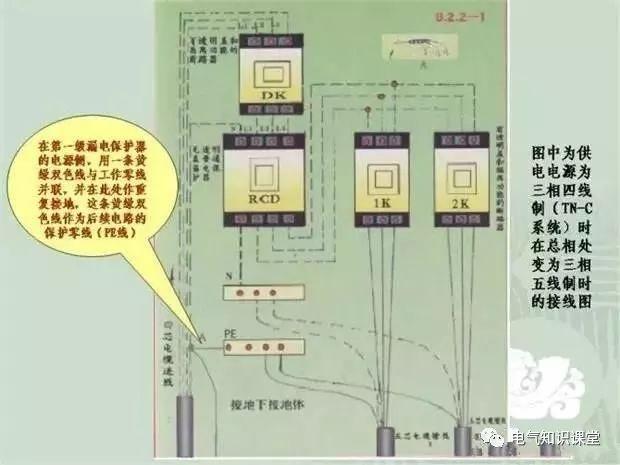

22.供电电源为三相四线时在总相处变为三相五线制时的接线图

23.供电电源为三相四线时在总相处变为三相五线制时的接线图

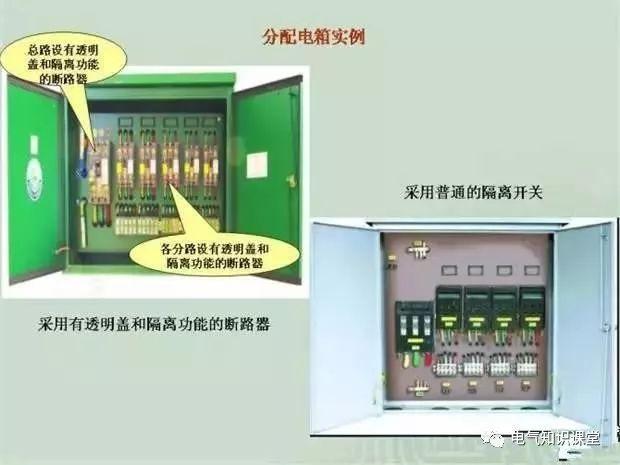

24.分配箱实例

25.断路器和隔离开关的安装

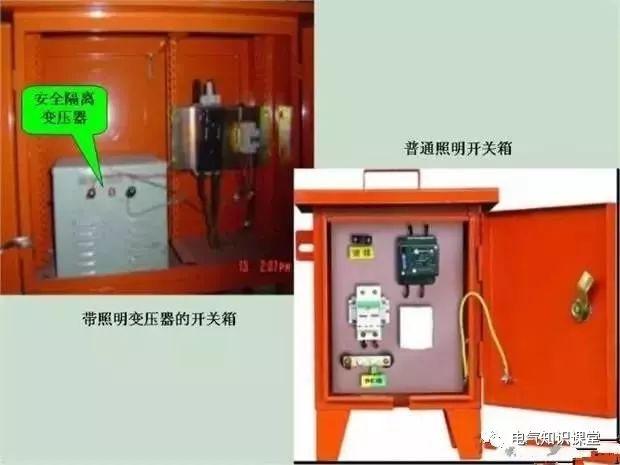

26.照明开关箱

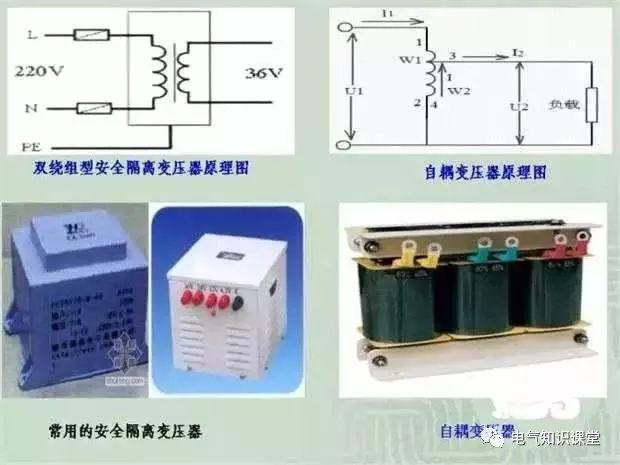

27.隔离变压器和自耦变压器原理图

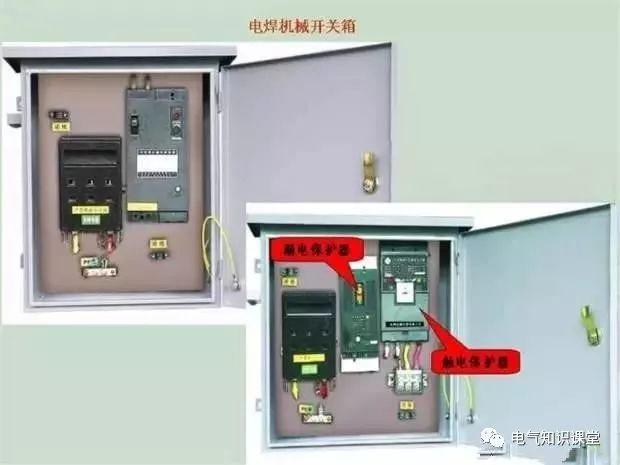

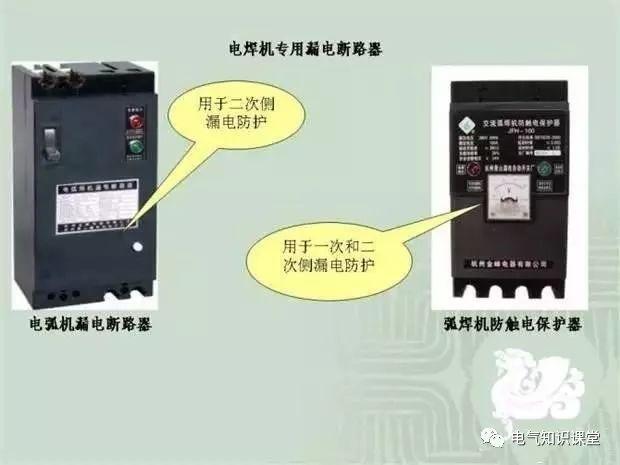

28.电焊机械开关箱

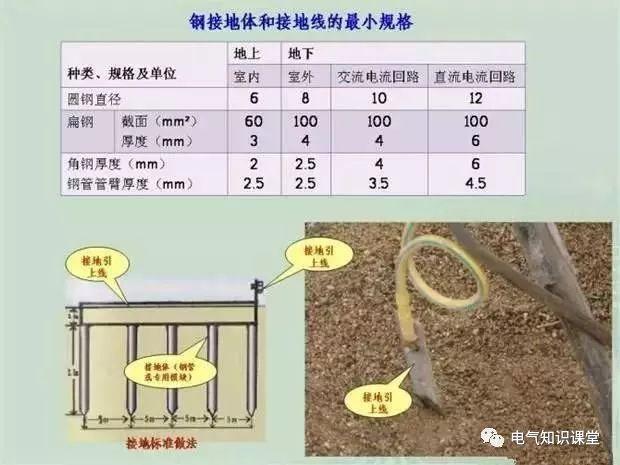

29.钢接地体和接地线的最小规格

30.漏电断路器和触电保护器

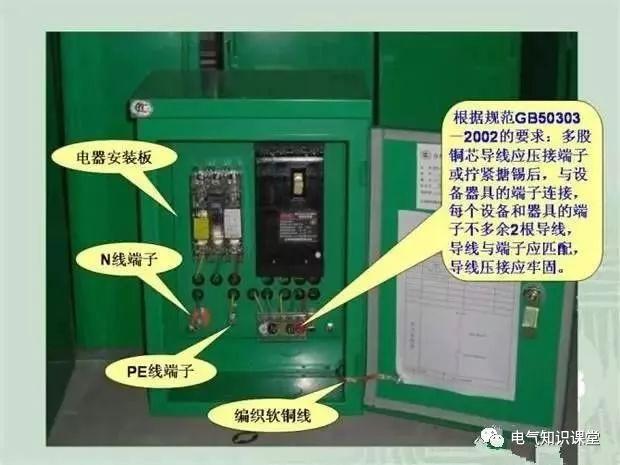

31.多股铜芯导线应压接端子或拧紧搪锡后，与设备器具的端子连接，每个设备和器具的端子不多于2根导线，导线与端子应匹配，导线压接应牢固。

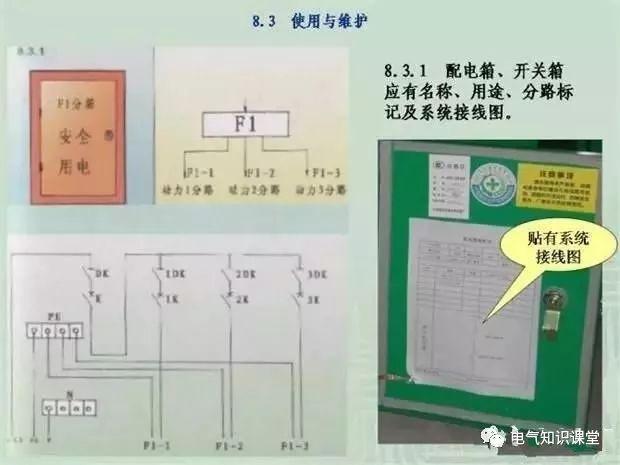

32.配电箱、开关箱应有名称、用途、分路标记及系统接线图。

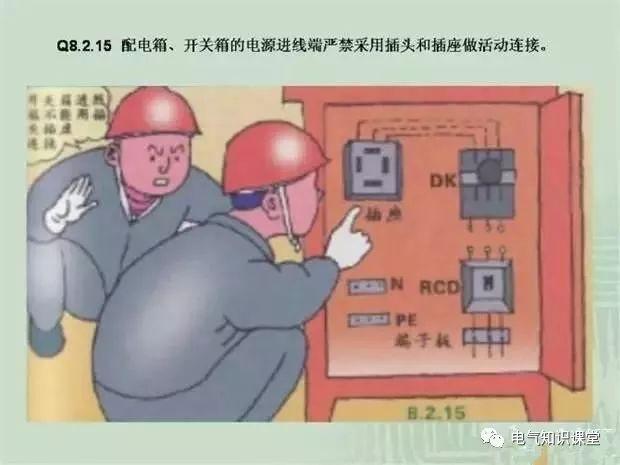

34.配电箱、开关箱的电源进线端子严禁采用插头和插座做活动连接。

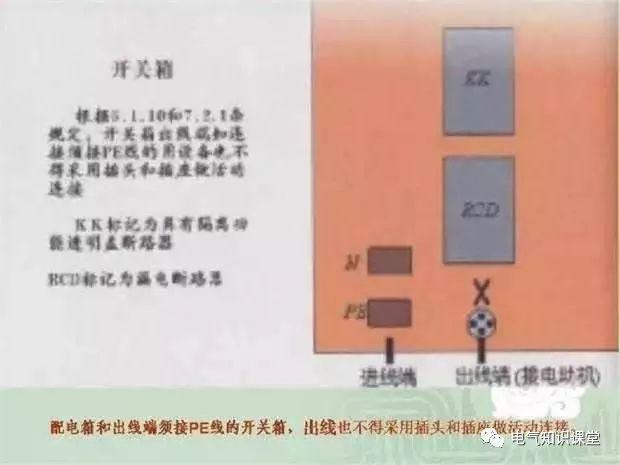

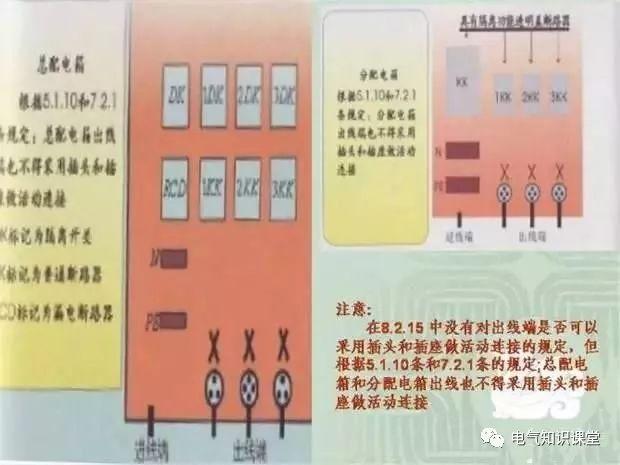

35.总配电箱和分配电箱出线也不得采用插头和插座做活动连接。

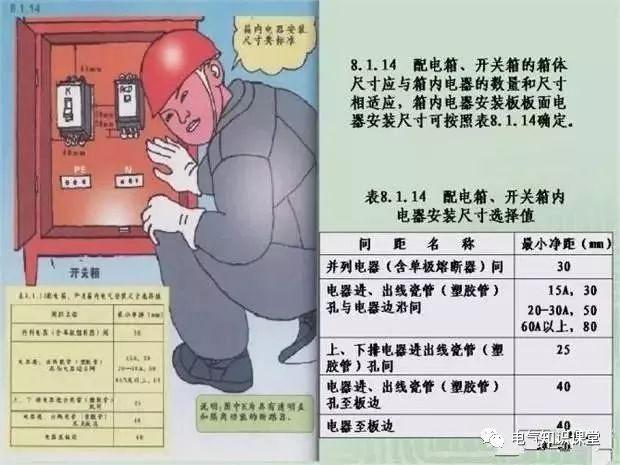

36.配电箱、开关箱的箱体尺寸应与箱内电器的数量和尺寸相适应。
