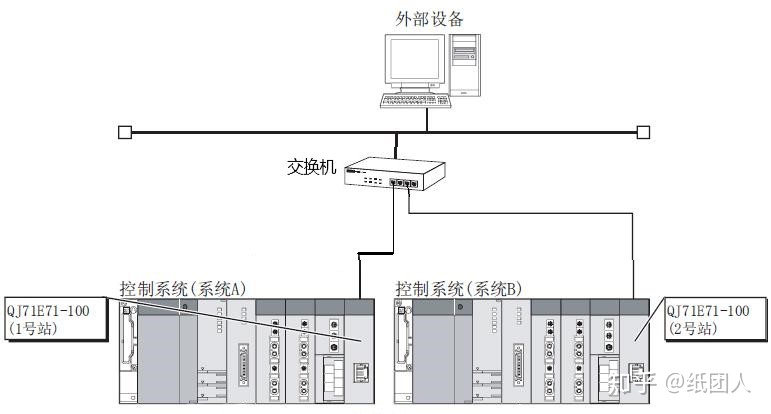

三菱Q系列PLC以太网接口模块与另一个Q系列PLC以太网接口模块的通讯首先两个PLC都需将网线分别接到同一个交换机上。

线接好后就可以开始进行以太网的参数设置了。

1号站:先进行1号站的设置，打开1号站的程序。点开网络参数——以太网设置页面。网络类型设置为以太网，起始IO为00,即插槽第一个模块就是以太网模块（不清楚起始IO分配的可以看下我的“三菱Q系列PLC IO分配设置”篇）网络号设置为1，组号没有不用设置，站号设置为1号站。

接下来点运行设置，设置1号站的IP地址。

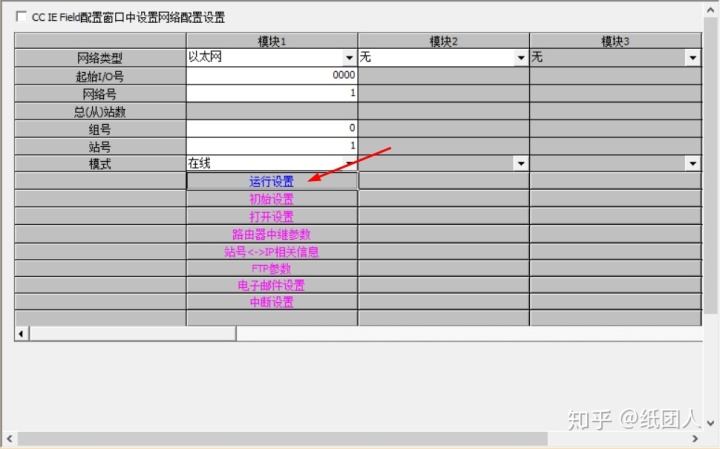

点击运行设置

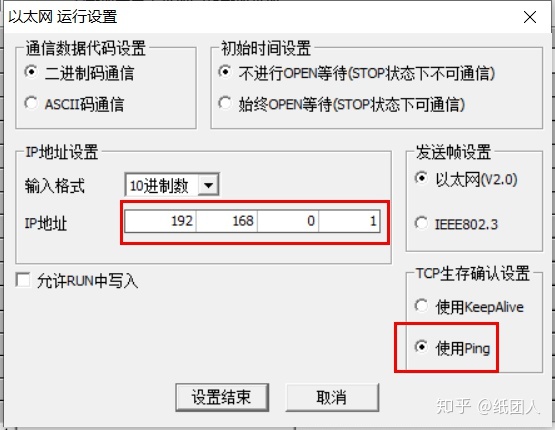

1号站的IP地址设置为192.168.0.1 勾选使用ping

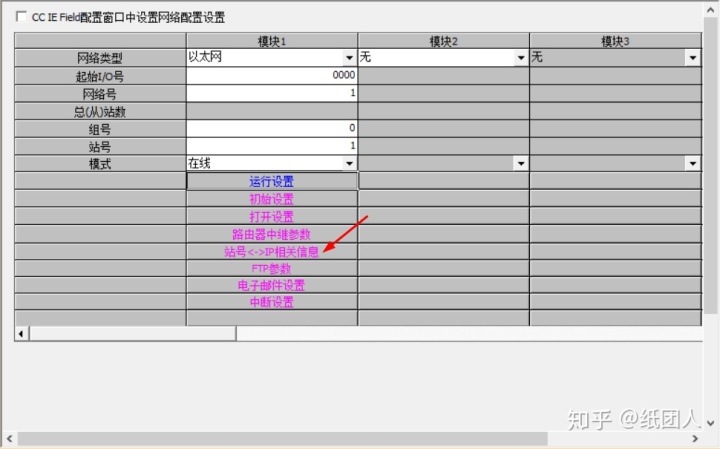

点设置结束，接下来设置下要与2号站通讯的IP地址。点开站号IP相关信息。

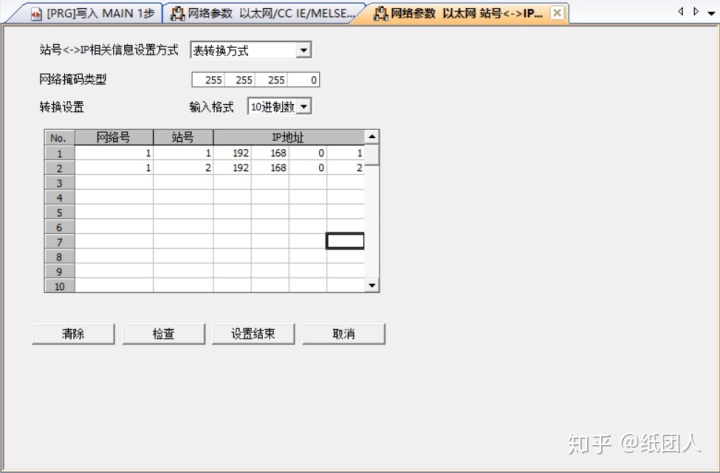

使用表转换方式，网络掩码为255.255.255.0，网络号1号站与2号站的一样，2号站的IP地址设置为192.168.0.2。点击设置完成。

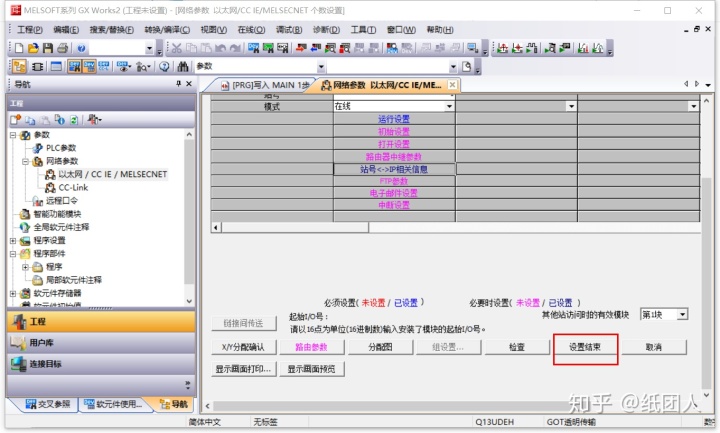

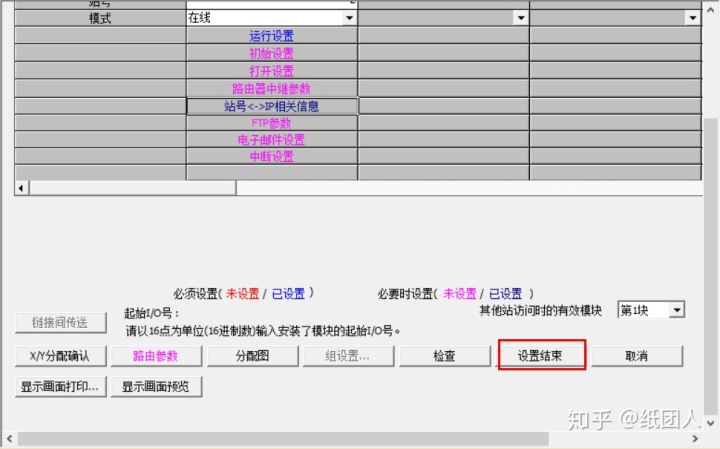

最后记得点设置结束

1号站的以太网模块设置就结束了。接下来设置下2号站的以太网模块。

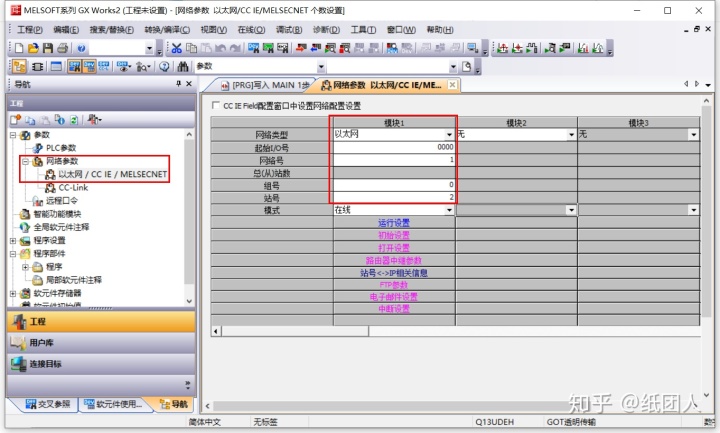

2号站：打开2号站的程序，设置跟1号站的方法是一样的。2号站的网络模块我也是放在第一个槽中,起始IO从00开始，网络号1，没组号，站号为2。

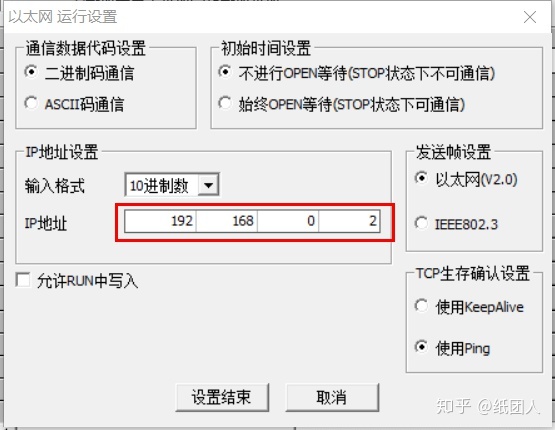

接下运行设置，设置2号站的IP地址

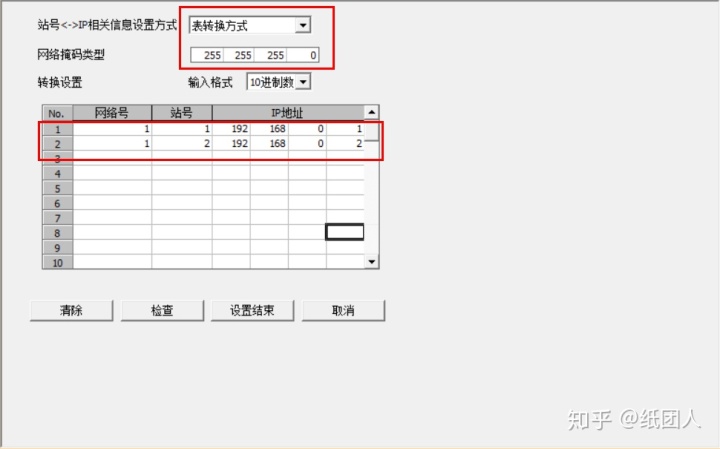

然后又是IP相关设置，设置关联1号站。因为要跟1号站进行读写指令。

点击设置完成

2号站的以太网参数就设置完了。

设置完的参数上载到PLC后，PLC需要重新复位启动后才能生效。

参数上载完后可以使用ping一下网络，看看以太网模块有没连接上了。

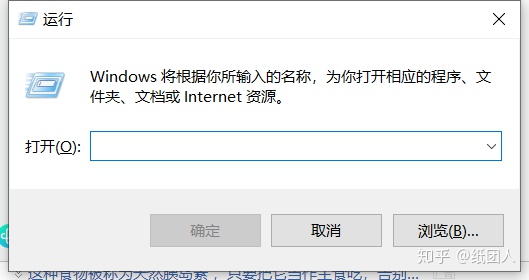

电脑端：网线接到交换机上，win+r打开运行

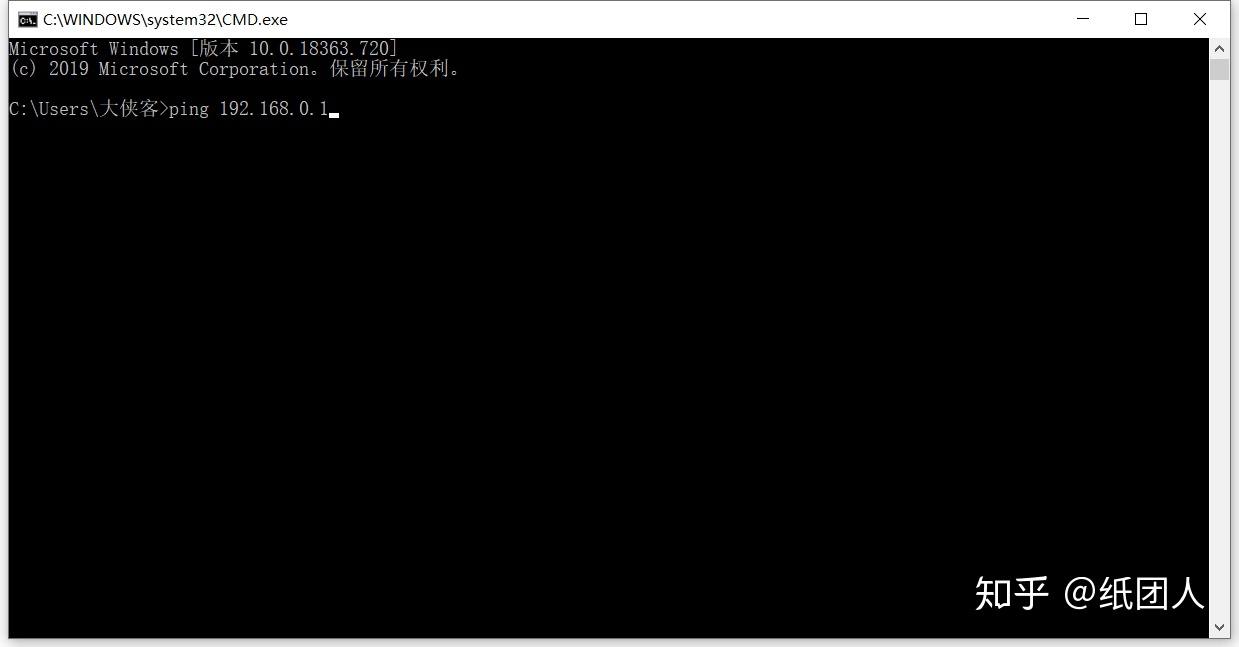

输入CMD，点确认，进去后输入ping 加要测试的IP地址 。网络要是全部回复，那就通了。也证明我们之前的设置也成功了。

好了参数设置篇已经完了，后面还有程序篇，本想一篇写完，但太长了不利观看。
