面向对象--顺序图

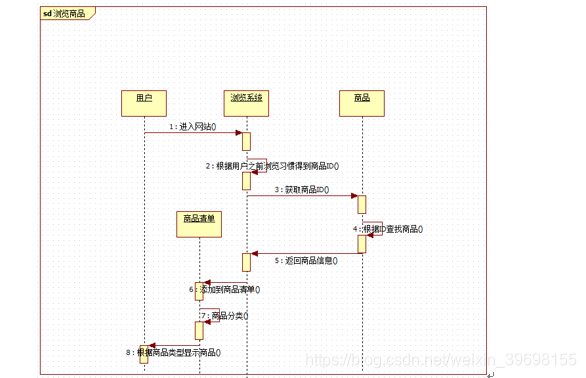

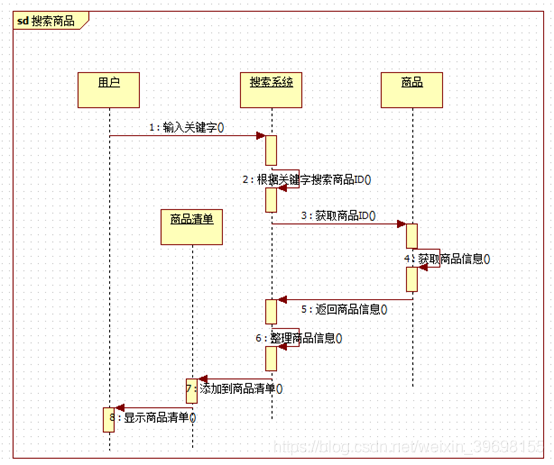

一、 搜索商品

1. 图形文档

2. 文字说明
   1） 顺序图综述：本顺序图描述的是用户搜索商品时网站处理的逻辑

2） 顺序图中的对象描述：
 用户对象是否为主动对象：是
 搜索系统对象是否为主动对象：否
 商品对象是否为主动对象：否
 商品清单对象是否为主动对象：否
3） 对象接受/发送信息的描述：
 名称：输入关键字。类型：同步。发送消息的对象：用户。接受消息对象：搜索系统。
 名称：根据关键字搜索商品。类型：同步。发送消息的对象：搜索系统。接受消息对象：搜索系统。
 名称：获取商品ID。类型：同步。发送消息的对象：搜索系统。接受消息对象：商品。
 名称：获取商品信息。类型：同步。发送消息的对象：商品。接受消息对象：商品。
 名称：返回商品信息。类型：同步。发送消息的对象：商品。接受消息对象：搜索系统。
 名称：整理商品信息。类型：同步。发送消息的对象：搜索系统。接受消息对象：搜索系统。
 名称：添加到商品清单。类型：同步。发送消息的对象：搜索系统。接受消息对象：商品清单。
 名称：显示商品清单。类型：同步。发送消息的对象：商品清单。接受消息对象：用户。
4） 其他与顺序图的有关说明：无

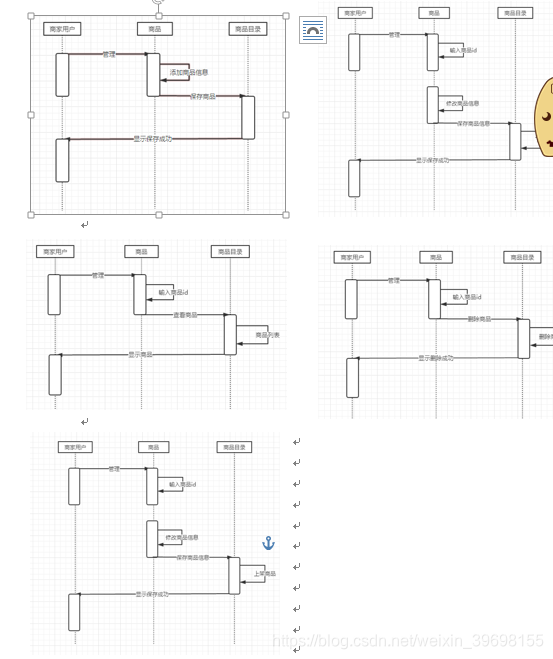

二、 管理商品

1． 图形文档
