在线购物系统——顺序图

原创 于 2019-06-02 15:43:54 发布 · 8.2k 阅读 · 131 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文详细介绍了在线购物系统的顺序图，包括账号管理（注册、登录、信息修改）、商品管理（浏览、查询、购买、信息修改）、以及客服系统的工作流程。通过这些顺序图，可以清晰理解各角色如买家、商家、系统管理员在系统中的交互步骤。

在线购物系统顺序图

实验一博客地址：

https://blog.youkuaiyun.com/Analysis_yes/article/details/90182332

实验二博客地址：

https://blog.youkuaiyun.com/Analysis_yes/article/details/90182399

实验三博客地址：

https://blog.youkuaiyun.com/Analysis_yes/article/details/90182504

  • 账号管理顺序图
  1. 账号注册

    1. 顺序图综述

描述买家，商家，系统管理员的注册

    1. 对象描述

对象“游客”

该对象为主动对象

涉及操作有进入登陆界面以及输入创建账号信息

对象“买家”

     对象情况同上

对象“商家”

     对象情况如上

对象“游客”

     对象情况如上

    1. 对象接受/发送信息描述

消息“进入注册界面”

     消息格式：用户进行进入注册界面的调用

     消息类型：同步消息

     发送消息的对象名称：用户类的匿名对象

     接受消息的对象名称：注册界面的匿名对象

消息“发送注册请求”

     消息格式：客户类发送给后台调用登陆操作

     消息类型：同步消息

     发送消息的对象名称：注册界面的匿名对象

     接受消息的对象名称：注册系统的匿名对象



消息“生成验证码”

     消息格式：客户类发送给后台调用登陆操作

     消息类型：同步消息

     发送消息的对象名称：注册界面的匿名对象

     接受消息的对象名称：注册系统的匿名对象



消息“输入创建账号信息”

     消息格式：用户输入账号信息

     消息类型：同步消息

     发送消息的对象名称：用户类的匿名对象

     接受消息的对象名称：注册系统的匿名对象



消息“识别是否存在错误”

     消息格式：购物系统主界面类调用自身的验证操作

消息类型：同步消息

     发送消息的对象名称：用户类的匿名对象

接受消息的对象名称：注册系统的匿名对象

消息“返回注册结果”

     消息格式：购物系统发送消息给客户类，提示结果

消息类型：同步消息

     发送消息的对象名称：注册系统的匿名对象

接受消息的对象名称：客户类的匿名对象



  1. 账号登陆

    1. 顺序图综述

描述买家，商家，系统管理员的登陆

    1. 对象描述

对象“游客”

该对象为主动对象

涉及操作有进入登录界面以及输入账号信息

对象“买家”

     对象情况同上

对象“商家”

     对象情况如上

对象“游客”

     对象情况如上

    1. 对象接受/发送信息描述

消息“进入登录界面”

     消息格式：用户进行进入登陆界面的调用

     消息类型：同步消息

     发送消息的对象名称：用户类的匿名对象

     接受消息的对象名称：登录界面的匿名对象

消息“发送登录请求”

     消息格式：客户类发送给后台调用登陆操作

     消息类型：同步消息

     发送消息的对象名称：登录界面的匿名对象

     接受消息的对象名称：登录系统的匿名对象



消息“生成验证码”

     消息格式：客户类发送给后台调用登陆操作

     消息类型：同步消息

     发送消息的对象名称：登录界面的匿名对象

     接受消息的对象名称：登录系统的匿名对象



消息“输入账号信息”

     消息格式：用户输入账号信息

     消息类型：同步消息

     发送消息的对象名称：用户类的匿名对象

     接受消息的对象名称：用户系统的匿名对象



消息“验证登录”

     消息格式：购物系统主界面类调用自身的验证操作

消息类型：同步消息

     发送消息的对象名称： 注册系统的匿名对象

接受消息的对象名称： 数据库

消息“返回登录结果”

     消息格式：购物系统发送消息给客户类，提示结果

消息类型：同步消息

     发送消息的对象名称：登录系统的匿名对象

接受消息的对象名称：用户类的匿名对象

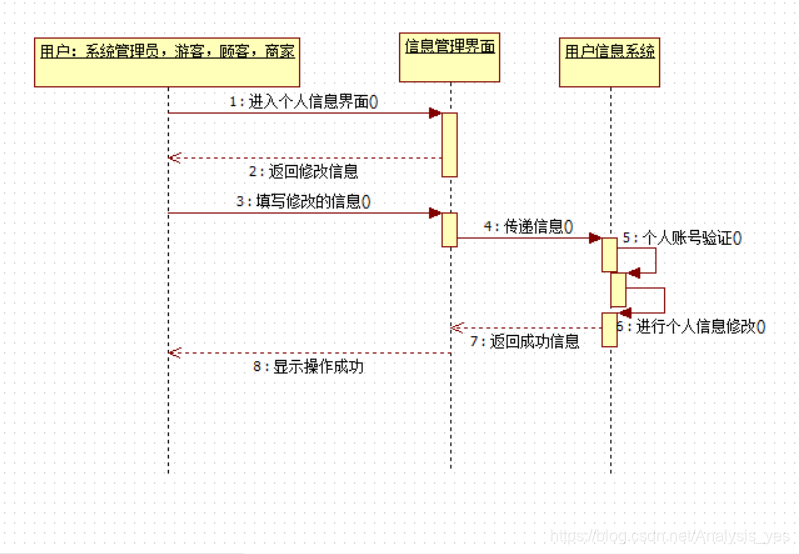

  1. 账号信息修改

    1. 顺序图综述

描述买家，商家，系统管理员的修改个人信息过程

    1. 对象描述

对象“游客”

该对象为主动对象

涉及操作有进入信息管理界面以及输入待修改的账号信息

对象“买家”

     对象情况同上

对象“商家”

     对象情况如上

对象“游客”

     对象情况如上

    1. 对象接受/发送信息描述

消息“进入个人信息界面”

     消息格式：用户进行进入注册界面的调用

     消息类型：同步消息

     发送消息的对象名称：用户类的匿名对象

     接受消息的对象名称：用户信息系统的匿名对象

消息“传递修改信息的请求”

     消息格式：客户类发送给后台调用登陆操作

     消息类型：同步消息

     发送消息的对象名称：用户类的匿名对象

     接受消息的对象名称：用户信息系统的匿名对象

消息“验证个人账户信息”

     消息格式：客户类发送给后台调用登陆操作

     消息类型：同步消息

     发送消息的对象名称：用户信息系统的匿名对象

     接受消息的对象名称：数据库

消息“修改数据库”

     消息格式：数据库对输入信息进行修改操作

     消息类型：同步消息

     发送消息的对象名称：数据库

     接受消息的对象名称：数据库

消息“返回成功信息”

     消息格式：购物系统主界面类调用自身的验证操作

消息类型：同步消息

     发送消息的对象名称：用户信息系统的匿名对象

接受消息的对象名称：用户类的匿名对象



  • 商品管理顺序图

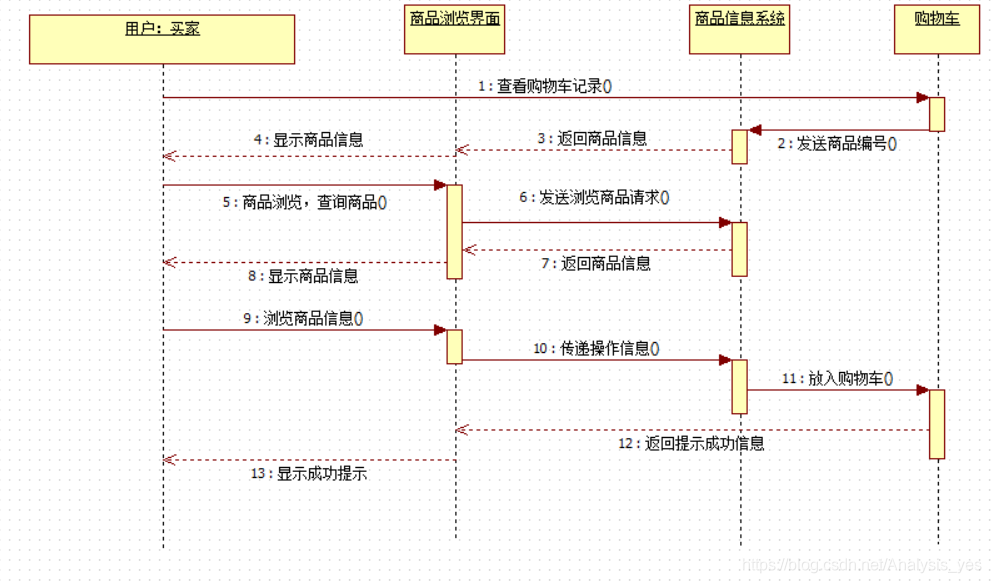

  1. 浏览商品

    1. 顺序图综述

描述买家，商家，浏览/查询商品以及添加入购物车过程

    1. 对象描述

对象“买家”

该对象为主动对象

涉及操作有进入购物车界面以及查看商品信息

    1. 对象接受/发送信息描述

消息“查看购物车记录”

     消息格式：用户进行进入购物车界面的调用

     消息类型：同步消息

     发送消息的对象名称：用户类的匿名对象

     接受消息的对象名称：购物车清单的匿名对象

消息“返回商品信息”

     消息格式：商品信息系统给客户端类返回的商品列表

     消息类型：同步消息

     发送消息的对象名称：商品信息系统的匿名对象

     接受消息的对象名称：用户类的匿名对象

消息“浏览商品”

     消息格式：发出显示商品列表的操作

     消息类型：同步消息

     发送消息的对象名称：用户类匿名对象

     接受消息的对象名称：商品信息系统的匿名对象

消息“查询商品”

     消息格式：用户输入查询商品的请求

     消息类型：同步消息

     发送消息的对象名称：用户类匿名对象

     接受消息的对象名称：商品信息系统的匿名对象

消息“浏览商品详细信息”

     消息格式：用户点击查看商品详细信息

消息类型：同步消息

     发送消息的对象名称：用户信息系统的匿名对象

接受消息的对象名称：用户类的匿名对象

消息“返回商品详细信息”

     消息格式：商品信息系统返回商品详细信息

消息类型：同步消息

     发送消息的对象名称：用户信息系统的匿名对象

接受消息的对象名称：用户类的匿名对象

消息“放入购物车”

     消息格式：用户进行放入购物车操作

消息类型：同步消息

     发送消息的对象名称：用户类的匿名对象

接受消息的对象名称：购物车清单的匿名对象

消息“提示成功信息”

     消息格式：用户信息系统返回操作成功讯息

消息类型：同步消息

     发送消息的对象名称：用户信息系统的匿名对象

接受消息的对象名称：用户类的匿名对象



  1. 购买商品

    1. 顺序图综述

描述买家对购物车内物品进行支付的行为

    1. 对象描述

对象“买家”

该对象为主动对象

涉及操作有选择商品以及输入信息

对象“第三方支付平台”

     该对象为主动对象

     涉及操作有调用支付接口以及验证密码信息，传递支付结果等

    1. 对象接受/发送信息描述

消息“选择商品”

     消息格式：用户进行进入购物车界面的调用

     消息类型：同步消息

     发送消息的对象名称：用户类的匿名对象

     接受消息的对象名称：购物车清单的匿名对象

消息“发送购买请求”

     消息格式：用户进入购物车后点击商品对购买函数的调用

     消息类型：同步消息

     发送消息的对象名称：用户类的匿名对象

     接受消息的对象名称：商品信息系统的匿名对象

消息“添加信息至订单”

     消息格式：输入所需要的信息至订单中

     消息类型：同步消息

     发送消息的对象名称：用户类匿名对象

     接受消息的对象名称：商品信息系统的匿名对象

消息“发送支付消息 ”

     消息格式：系统向用户发出支付的请求

     消息类型：同步消息

     发送消息的对象名称：商品信息系统的匿名对象

     接受消息的对象名称：用户类匿名对象

消息“发送支付请求”

     消息格式：用户收到回应后向第三方支付平台发送支付许可的操作

消息类型：同步消息

     发送消息的对象名称：用户类的匿名对象

接受消息的对象名称：第三方支付平台的匿名对象

消息“调用支付接口”

     消息格式：第三方支付平台允许用户使用支付接口

消息类型：同步消息

     发送消息的对象名称：第三方支付平台的匿名对象

接受消息的对象名称：用户类的匿名对象

消息“输入信息（密码）”

     消息格式：用户输入支付密码的操作

消息类型：同步消息

     发送消息的对象名称：的匿名对象

接受消息的对象名称：第三方支付平台的匿名对象

消息“验证密码信息”

     消息格式：第三方支付平台对输入的密码信息进行验证

消息类型：同步消息

     发送消息的对象名称：第三方支付平台的匿名对象

接受消息的对象名称：第三方支付平台的匿名对象

消息“传递支付信息”

     消息格式：支付完成后将信息返回至商品信息系统

消息类型：同步消息

     发送消息的对象名称：第三方支付平台的匿名对象

接受消息的对象名称：商品信息系统

消息“添加信息至已完成订单”

     消息格式：商品信息系统添加信息至操作

消息类型：异步消息

     发送消息的对象名称：商品信息系统的匿名对象

接受消息的对象名称：订单清单的匿名对象

消息“购物车移除商品信息”

     消息格式：商品信息系统返回消息至购物车列表，并移除

消息类型：异步消息

     发送消息的对象名称：商品信息系统的匿名对象

接受消息的对象名称：购物清单的匿名对象

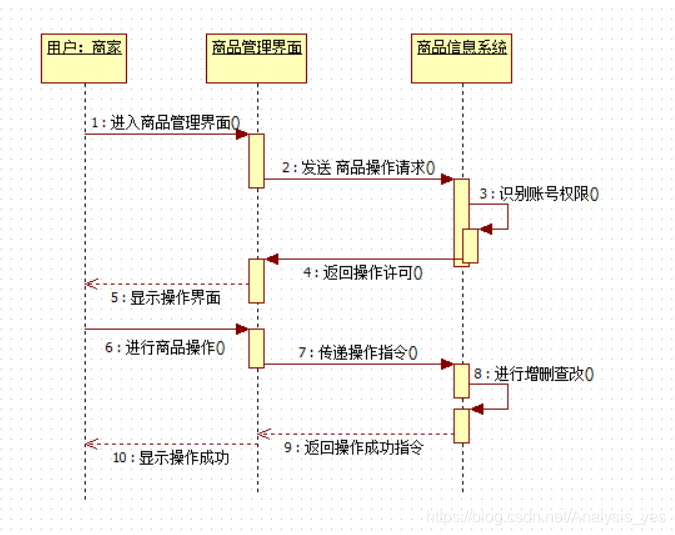

  1. 商品信息修改

    1. 顺序图综述

描述商家对商品信息进行修改的行为

    1. 对象描述

对象“商家”

该对象为主动对象

涉及操作有进入商品管理界面和进行商品操作



    1. 对象接受/发送信息描述

消息“进入商品管理界面”

     消息格式：商家进入界面的调用

     消息类型：同步消息

     发送消息的对象名称：商家类的匿名对象

     接受消息的对象名称：商品管理界面的匿名对象

消息“发送商品操作请求”

     消息格式：商品管理界面发送操作请求至系统后台

     消息类型：同步消息

     发送消息的对象名称：商家管理界面的匿名对象

     接受消息的对象名称：商品信息系统的匿名对象

消息“识别账号权限”

     消息格式：系统后台识别登陆账号是否有权限修改

     消息类型：同步消息

     发送消息的对象名称：商家管理界面的匿名对象

     接受消息的对象名称：数据库

消息“进行商品操作”

     消息格式：商家对商品进行操作

     消息类型：同步消息

     发送消息的对象名称：商家类的匿名对象

     接受消息的对象名称：商品信息系统的匿名对象

消息“进行增删查改”

     消息格式：商品管理界面发送操作请求至系统后台

     消息类型：同步消息

     发送消息的对象名称：商品信息管理系统的匿名对象

     接受消息的对象名称：数据库

消息“返回操作成功指令”

     消息格式：数据库操作成功后直接返回信息至用户类

     消息类型：同步消息

     发送消息的对象名称：数据库

     接受消息的对象名称：商品信息管理系统

消息“传递操作指令”

     消息格式：商品管理界面向商品系统发送操作指令

     消息类型：同步消息

     发送消息的对象名称：商家管理界面的匿名对象

     接受消息的对象名称：商品信息系统的匿名对象





  • 客服系统顺序图

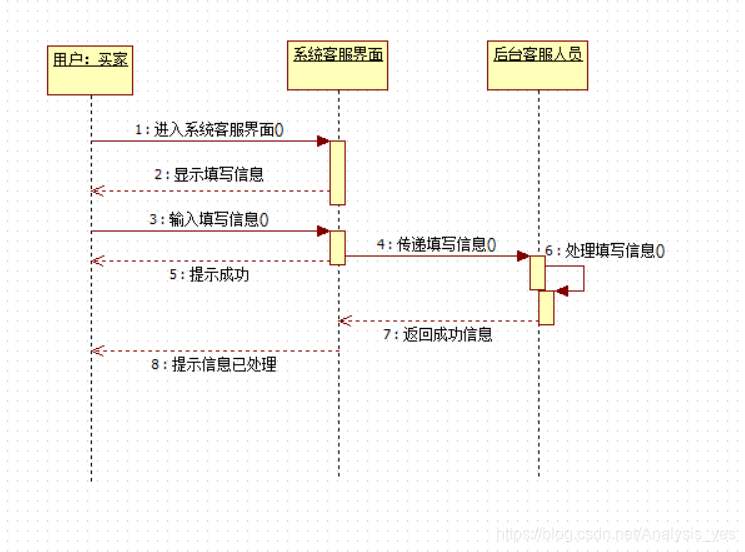

  1. 客服管理系统

    1. 顺序图综述

描述用户联系客服人员

    1. 对象描述

对象“买家”

该对象为主动对象

涉及操作有进入系统客服界面

对象“客服人员”

     该对象为主动对象

     涉及操作有处理填写信息，返回成功信息



    1. 对象接受/发送信息描述

消息“进入系统客服界面”

     消息格式：用户进入系统客服界面

     消息类型：同步消息

     发送消息的对象名称：用户类的匿名对象

     接受消息的对象名称：系统客服界面的匿名对象

消息“显示填写信息”

     消息格式：系统客服界面返回部分信息的操作

     消息类型：同步消息

     发送消息的对象名称：系统客服界面的匿名对象

     接受消息的对象名称：用户类的匿名对象

消息“输入填写信息”

     消息格式：返回填写表

     消息类型：同步消息

     发送消息的对象名称：系统客服界面界面的匿名对象

     接受消息的对象名称：用户类的匿名对象

消息“返回成功信息”

     消息格式：成功信息返回用户类的操作

     消息类型：同步消息

     发送消息的对象名称：系统客服界面匿名对象

     接受消息的对象名称：用户类的匿名对象

消息“传递填写信息”

     消息格式：系统客服界面发送填写信息操作至系统后台

     消息类型：异步消息

     发送消息的对象名称：系统客服界面的匿名对象

     接受消息的对象名称：后台客服人员类的匿名对象

消息“处理填写信息”

     消息格式：后台客服人员对问题进行解答的操作

     消息类型：异步消息

     发送消息的对象名称：后台客服人员类的匿名对象

     接受消息的对象名称：后台客服人员类的匿名对象
