本文介绍了译码器的基本概念，分类及其工作原理，特别关注74LS139芯片在作为3-8线译码器时的角色。译码器广泛应用于数字系统，如代码转换、显示译码和数据分配。74LS138作为一个三线-八线译码器，当输入A0、A1、A2为000时，输出Q0为0，其余输出为1。此外，文章还讨论了译码器作为脉冲分配器和逻辑功能组件的应用。
一、译码器简介
译码器(decoder)是一类多输入多输出组合逻辑电路器件，其可以分为：变量译码和显示译码两类。变量译码器一般是一种较少输入变为较多输出的器件，常见的有n线-2^n线译码和8421BCD码译码两类；显示译码器用来将二进制数转换成对应的七段码，一般其可分为驱动LED和驱动LCD两类。
二、译码器的分类
译码器的种类很多，但它们的工作原理和分析设计方法大同小异，其中二进制译码器、二-十进制译码器和显示译码器是三种最典型，使用十分广泛的译码电路。
二进制码译码器，也称最小项译码器，N中取一译码器，最小项译码器一般是将二进制码译为十进制码；
代码转换译码器，是从一种编码转换为另一种编码；

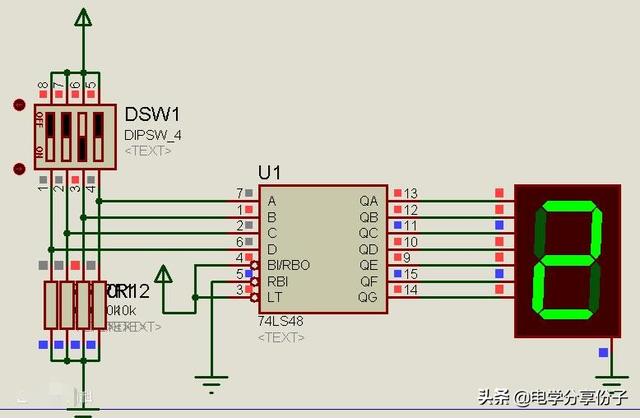

显示译码器，一般是将一种编码译成十进制码或特定的编码，并通过显示器件将译码器的状态显示出来。
三、译码器作用
译码器在数字系统中有广泛的用途，不仅用于代码的转换、
