墙长大于5米时，墙顶与梁(板)宜有钢筋拉接，当顶部拉结施工有困难时，可在砌体填充墙中设置构造柱，间距＜＝５米；当墙长大于层高２倍时，宜设构造柱；墙高超过４米时，半高或门洞上皮宜设置与柱连接且沿墙长贯通的混凝土现浇带．另外，在砌体构造规范中还有以下几种情况需设构造柱：

１，墙体转角；

２，砌体丁字接关处；

３，通窗或者连窗的两侧；

一、圈梁的设置

1.外墙和内纵墙的设置：屋盖处及每层楼盖处均设。

2.内纵墙的设置：地震裂度为6、7度地区，屋盖及楼盖处设置，屋盖处间距不应大于7m，楼盖处间距不应大于15m，构造柱对应部位；8度地区，屋盖及楼盖处，屋盖处沿所有横墙，且间距不应大于7m，楼盖处间距不应大于7m，构造柱对应部位；9度地区，屋盖及每层楼盖处，各层所有横墙。

3.空旷的单层房屋的设置：砖砌体房屋，檐口标高为5~8m时，应在檐口标高处设置圈梁一道，檐口标高大于8m时应增加圈梁数量；砌块机料石砌体房屋，檐口标高为4~5m时，应在檐口标高处设置圈梁一道，檐口标高大于5m时，应增加圈梁数量；对有吊车或较大震动设备的单层工业房屋，除在檐口和窗顶标高处设置现浇钢筋混凝土圈梁外，尚应增加设置数量。

4.对建造在软弱地基或不均匀地基上的多层房屋，应在基础和顶层各设置一道圈梁，其它各层可隔层或每层设置。

5.多层房屋基础处设置圈梁一道。

二、圈梁的构造

1.圈梁应连续设置在墙的同一水平面上，并尽可能的形成封闭圈，当圈梁被门窗洞口截断时，应在洞口上部增设相同截面的附加圈梁，附加圈梁与截面圈梁的搭接长度不应小于其垂直间距的二倍，且不得小于1米。

2.纵横墙交接处的圈梁应有可靠的连接，刚弹性和弹性方案房屋，圈梁应与屋架、大梁等构件可靠连接。

3.圈梁的宽度易与墙厚相同，当墙厚大于等于240mm时，圈梁的宽度不易小于2/3墙厚；圈梁高度应为砌体厚度的倍数，并不小于120mm；设置在软弱粘性土、液化土、新近填土或严重不均匀土质上的基础内的圈梁，其截面高度不应小于180mm。

4.现浇圈梁的混凝土强度等级不宜低于C15，钢筋级别一般为1级钢，混凝土保护层厚度为20mm，并不得小于15mm，也不宜大于25mm。

5.内走廊房屋沿横向设置的圈梁，均应穿过走廊拉通，并隔一定距离(七度时：15米；八度时：11米；九度时：7米)将穿过走廊部分的圈梁局部加强，其最小高度一般不小于300毫米。

6.圈梁的最小纵筋不应小于4φ10，箍筋最大间距不应大于250mm.

构造柱

一、构造柱的设置

构造柱设置位置的规定规范要求无论房屋层数和地震烈度多少,均应在外墙四角、错层部位横墙与外纵墙交接处、较大洞口两侧、大房间内外墙交接处设置构造柱。

二、构造柱的构造

1.构造柱应与圈梁连接，构造柱的纵筋应穿过圈梁，保证构造柱的纵筋上下贯通。隔层设置圈梁的房屋，应在无圈梁的楼层设置配筋砖带。仅在外墙四角设置构造柱时，在外墙上应伸过一个开间，其它情况应在外纵墙和相应横墙上拉通，其截面高度不应小于四皮砖，砂浆强度不应低于M5级。

2.构造柱与墙连接处宜砌成马牙槎，并应沿墙高每隔500毫米，设2φ6拉结钢筋，每边伸入墙内不小于1米或伸至洞口边。

3.构造柱的最小截面可采用240×180毫米，房屋四角的构造柱可适当加大截面尺寸，施工时应先砌墙后浇柱，构造柱的混凝土强度等级不宜低于C15,钢筋级别一般为1级钢，混凝土保护层厚度为20mm，并不得小于15mm，也不宜大于25mm。纵向钢筋应采用4φ12，箍筋间距不宜大于250mm，且在柱上、下端宜适当加密；7度时超过6层，8度时超过5层，9度时构造柱纵向钢筋宜采用4φ14，箍筋间距不应大于200mm。圈梁和构造柱的交接处，圈梁钢筋应放在构造柱钢筋的内侧，即把构造柱当作圈梁的支座，这样对结构有利。

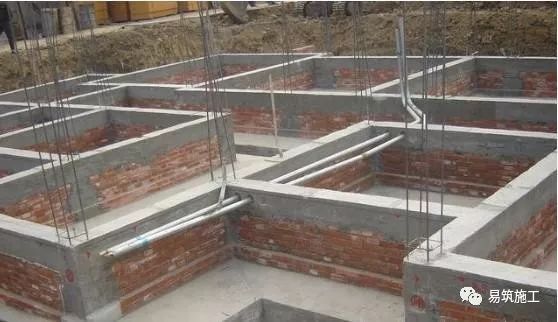

4.构造柱可不单独设置基础，但应伸入地下500mm，宜在柱根设置120mm厚的混凝土座，将柱的竖向钢筋锚固在该座内，这样有利于抗震，方便施工。当有基础圈梁时，可将构造柱竖向钢筋锚固在低于室外地面下50mm的基础圈梁内。若遇基础圈梁高于室外地面(室内、外高差较大)，仍应将构造柱伸入室外地面下500mm，在柱根设置120mm厚的混凝土座。当墙体附有管沟时，构造柱埋置深度应大于沟的深度。

三、构造柱的配筋

1.构造柱纵筋不宜小于4φ12，对于边柱、角柱不宜少于4φ14。七度时超过6层、8度时超过5层、9度时纵向钢筋宜采用4φ14。构造柱的竖向受力钢筋的直径也不宜小于16mm。构造柱的竖向受力钢筋应在基础梁和楼层圈梁中锚固，并应符合受拉钢筋的锚固要求。

2.构造柱箍筋最小直径采用φ6，间距不宜大于250mm，柱上、下端大于等于h/6(h为层高)及大于等于450mm范围内箍筋间距加密至100mm。
