实验目的

熟练掌握有状态自动配置技术

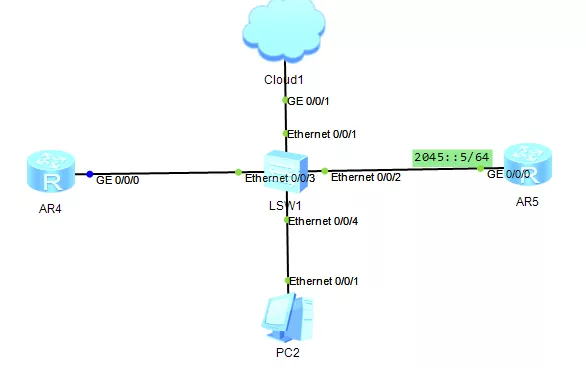

实验拓扑

实验步骤

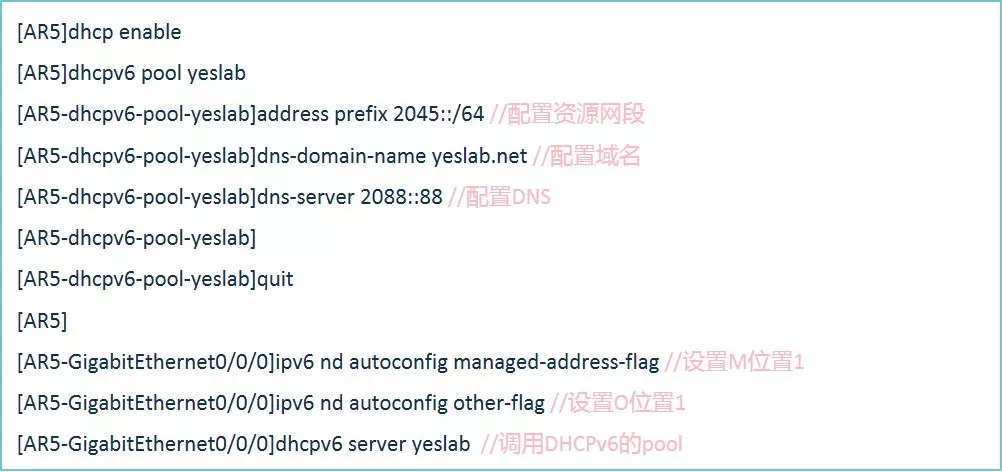

步骤1:在AR5上配置DHCPv6的pool

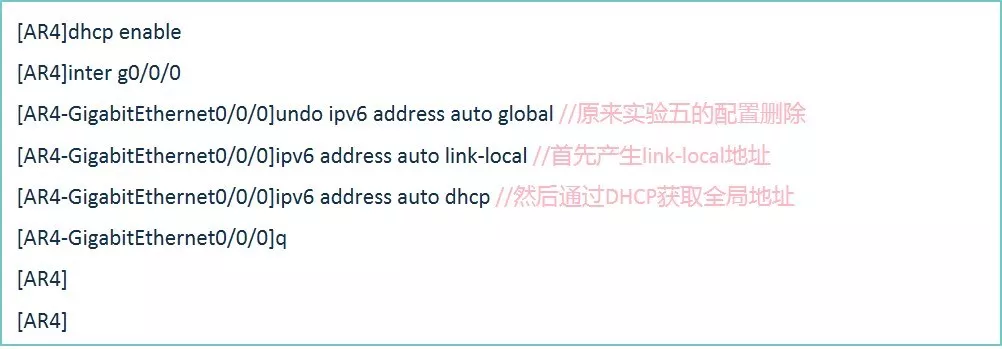

步骤2:在AR4上配置通过DHCP的方式获取IPv6地址，并在接口开启Wireshark抓包

步骤3:在AR4上观察接口的地址获取情况

[AR4]display ipv6 interface GigabitEthernet 0/0/0

GigabitEthernet0/0/0 current state : UP

IPv6 protocol current state : UP

IPv6 is enabled, link-local address is FE80::2E0:FCFF:FE55:2AB8

Global unicast address(es):

2045::1, subnet is 2045::1/128

Joined group address(es):

FF02::1:FF00:1

FF02::2

FF02::1

FF02::1:FF55:2AB8

MTU is 1500 bytes

ND DAD is enabled, number of DAD attempts: 1

ND reachable time is 30000 milliseconds

ND retransmit interval is 1000 milliseconds

Hosts use stateless autoconfig for addresses

[AR4]

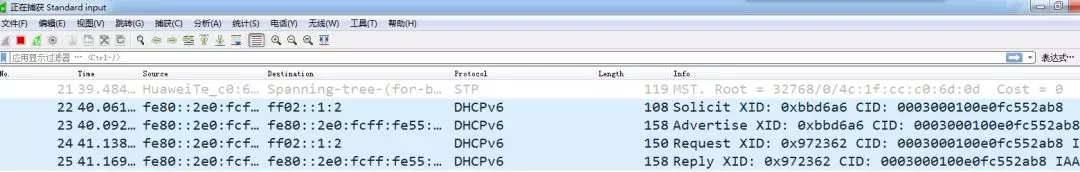

DHCPv6四种交互报文，和类似DHCPv4。详细内容大家自行查看。

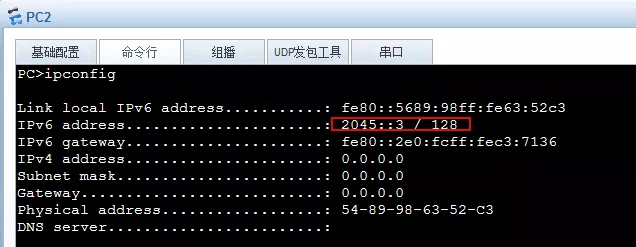

步骤4:在PC2上设置IPv6为通过DHCP获取，设置完毕查看地址获取情况

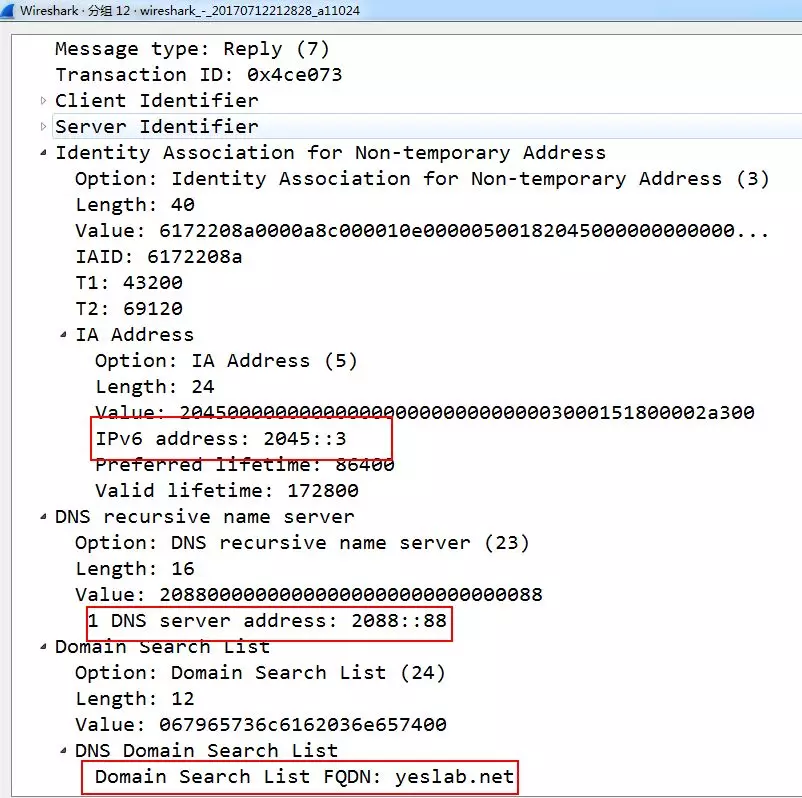

在这里看不到有DNS和域名信息的显示，猜测是模拟器的问题，通过抓包第四个报文如下:

所以服务器在发送的报文中是包含域名和DNS的，只不过模拟器没有显示出来，有环境的可以用真实机器测试一下。也可以通过桥接到笔记本的loopback口测试，但是桥接后的成功率很低。
