HCIE综合实验

• 实验场景：

XX集团公司现需要通过合理的网络规划实现集团总部网络互连，并通过运营商网络实现总部对分部的监控，分部互相访问时需要通过总部。

要求总部和分部之间，对互联网进行访问时要通过安全策略中心进行流量的匹配，并要求网络具有高可用性、高可靠性、可管理性、可扩展性（暂时不考虑设备类型）

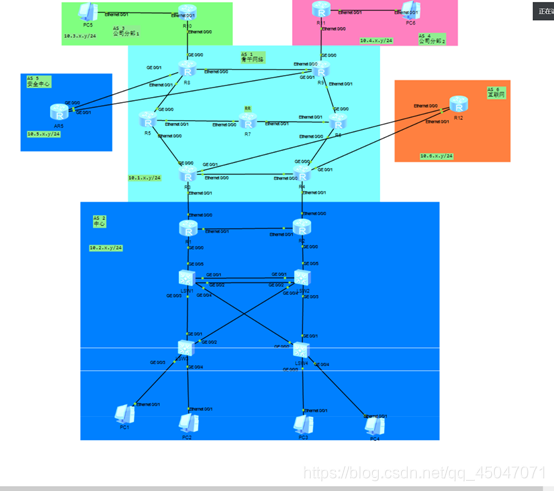

• 实验拓扑



IP规划

AS2：10.2.X.Y/24

AS3：10.3.X.Y/24

AS4：10.4.X.Y/24

AS5：10.5.X.Y/24

AS6：10.6.X.Y/24

• 实验步骤

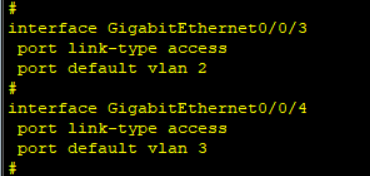

1. 划分VLAN，并将接口划入相应VLAN（以sw3位例）

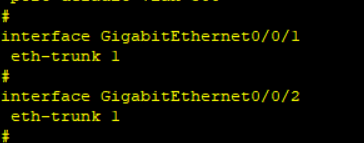

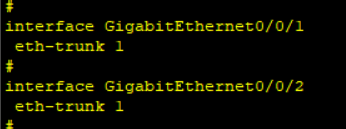

1. 将sw1和sw2之间的链路做成eth-trunk（sw1上和sw2上操作相同）

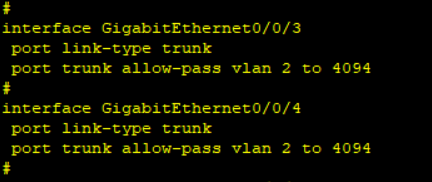

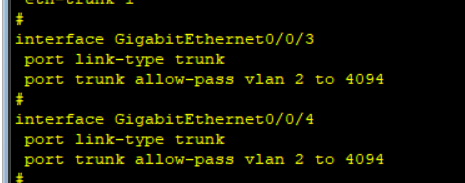

1. 修改4台交换机之间的链路trunk干道（4台交换机配置基本一样，此处以sw1为例）

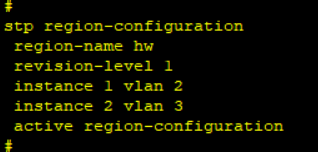

1. 在交换机间启动生成树协议。要求：sw1作为VLAN2这个stp的根网桥，VLAN3的备份根网桥，sw2正好相反。

Sw1配置：

Sw2配置：



1. 配置VRRP。要求sw1和sw2使用主备
