计算机232接口接线图,rs232串口接线图

描述

rs-232是现在主流的串行通信接口之一，是个人计算机上的通讯接口之一，由电子工业协会(Electronic Industries Association，EIA) 所制定的异步传输标准接口。通常 rs-232 接口以9个引脚 (DB-9) 或是25个引脚 (DB-25) 的型态出现，一般个人计算机上会有两组 rs-232 接口，分别称为 COM1 和 COM2。

rs232缺陷

由于rs232接口标准出现较早，难免有不足之处，主要有以下四点：

(1)接口的信号电平值较高，易损坏接口电路的芯片。rs232接口任何一条信号线的电压均为负逻辑关系。即：逻辑“1”为-3— -15V；逻辑“0”：+3— +15V ，噪声容限为2V。即要求接收器能识别高于+3V的信号作为逻辑“0”，低于-3V的信号作为逻辑“1”，TTL电平为5V为逻辑正，0为逻辑负 。与TTL电平不兼容故需使用电平转换电路方能与TTL电路连接。

(2)传输速率较低，在异步传输时，比特率为20Kbps；因此在51CPLD开发板中，综合程序波特率只能采用19200，也是这个原因。

(3)接口使用一根信号线和一根信号返回线而构成共地的传输形式，这种共地传输容易产生共模干扰，所以抗噪声干扰性弱。

(4)传输距离有限，最大传输距离标准值为50英尺，实际上也只能用在15米左右。

rs232串口接线图

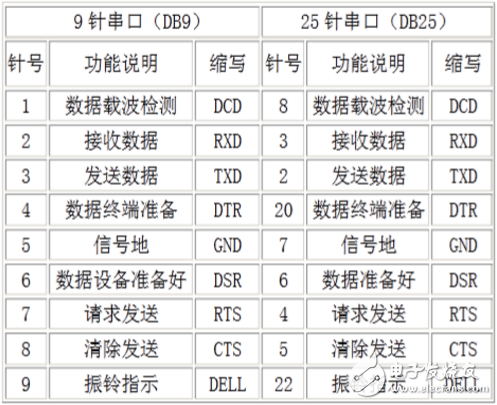

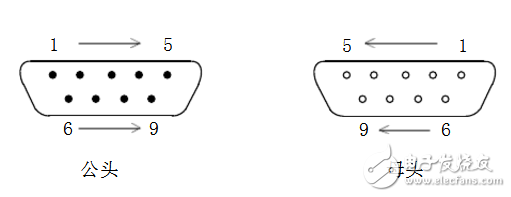

目前较为常用的串口有9针串口(DB9)和25针串口(DB25)，通信距离较近时(《12m)，可以用电缆线直接连接标准rs232端口(rs422，rs485较远)，若距离较远，需附加调制解调器(MODEM)。最为简单且常用的是三线制接法，即地、接收数据和发送数据三脚相连，本文只涉及到最为基本的接法，且直接用rs232相连。

rs232串口通信接线方法(三线制) 首先，串口传输数据只要有接收数据针脚和发送针脚就能实现：同一个串口的接收脚和发送脚直接用线相连，两个串口相连或一个串口和多个串口相连

1、同一个串口的接收脚和发送脚直接用线相连 对9针串口和25针串口，均是2与3直接相连；

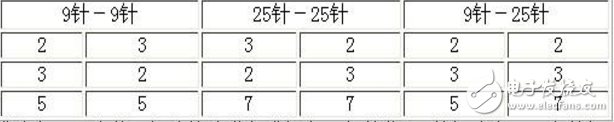

2、两个不同串口(不论是同一台计算机的两个串口或分别是不同计算机的串口)

上面表格是对微机标准串行口而言的，还有许多非标准设备，如接收GPS数据或电子罗盘数据，只要记住一个原则：接收数据针脚(或线)与发送数据针脚(或线)相连，彼些交叉，信号地对应相接。
