问题来源
Off-Page Connector用来连接同一个原理图文件夹下不同页面中相同的网络，连接点在导线中间(非端点)会引起DRC警告。

连接点在端点见下图在这里插入图片描述

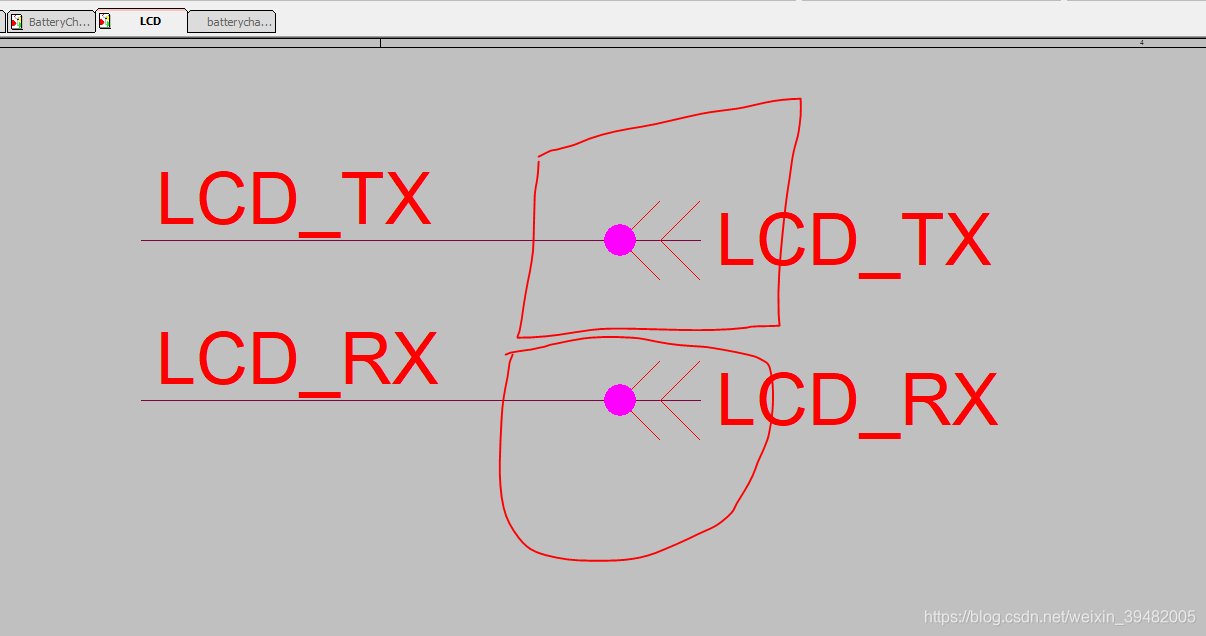

连接点在非端点，见下图 (我的本意是有这个连接点更容易区分Off-Page Connecto是否与该网络连接上)
在这里插入图片描述

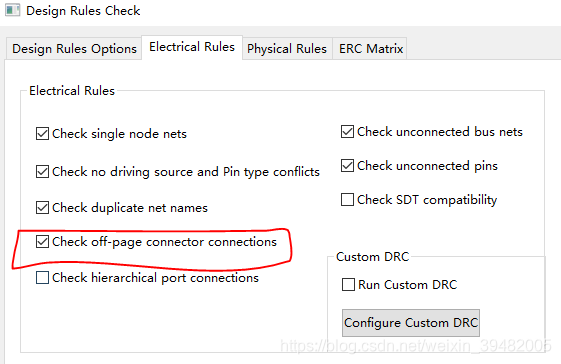

勾选了检查下述DRC项
在这里插入图片描述
会在.DRC文件中报如下警告 (LCD原理图页中有警告）
在这里插入图片描述
如果将LCD页中也改为端点连接，该警告消失。
原因暂不明确，做个记录。
