Cadence PSpice仿真中断---不收敛问题的解决方法

Cadence PSpice仿真中断—不收敛问题的解决方法

仿真软件采用Cadence 16.6

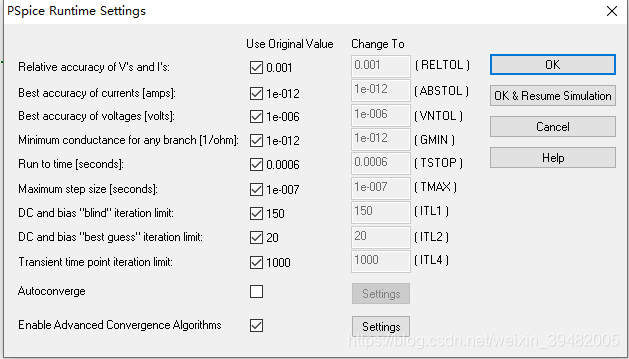

在仿真一张一张复杂的原理图时，有时会出现仿真停止，并弹出仿真设置窗口。如下图所示。

在.out文件中找到如下报错，瞬态偏置点计算不收敛。查阅相关参考资料，发现可以通过设置增加迭代次数、减小电压精度、减小电流精度等设置，解决不收敛问题，完成仿真。

但是自己设置上述参数，仍然可能经过多次尝试才能解决报错问题。Cadence PSpice软件中可以设置自动收敛（Autoconverge）。可以从第一张弹出的图片中勾选Autoconverge进行设置。

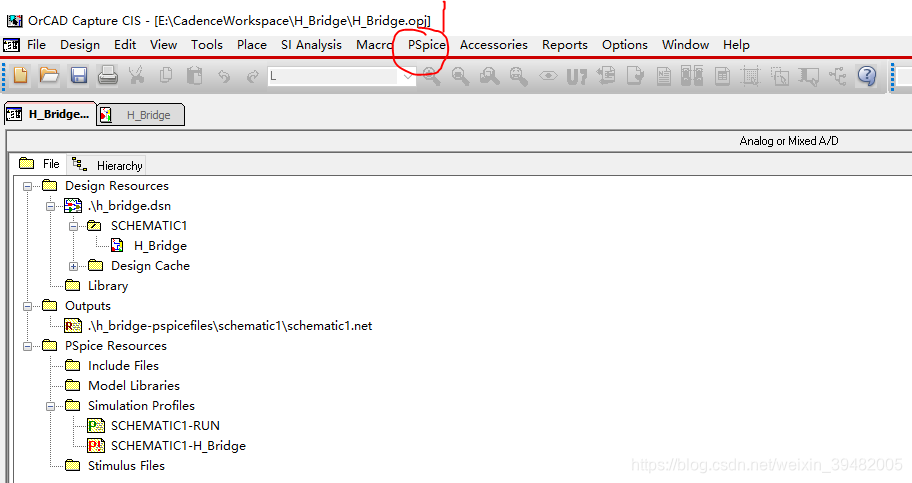

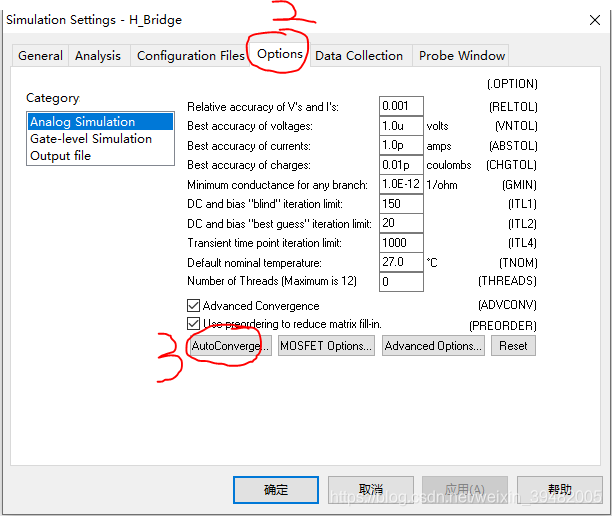

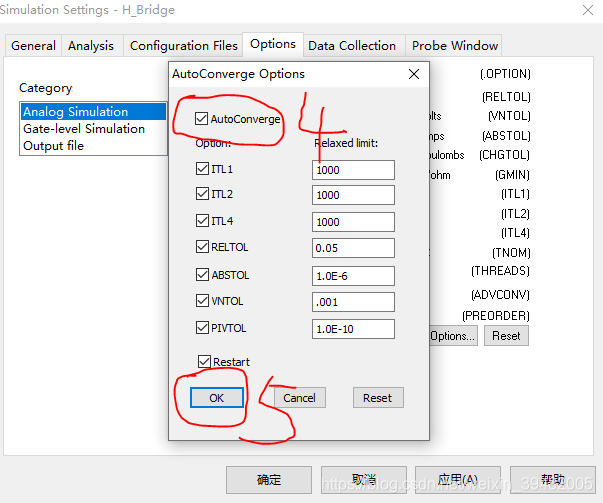

通用设置方法为：Pspice—>Edit Simulation Profiles—>Options—>Autoconverge—>勾选Autoconverge—>OK

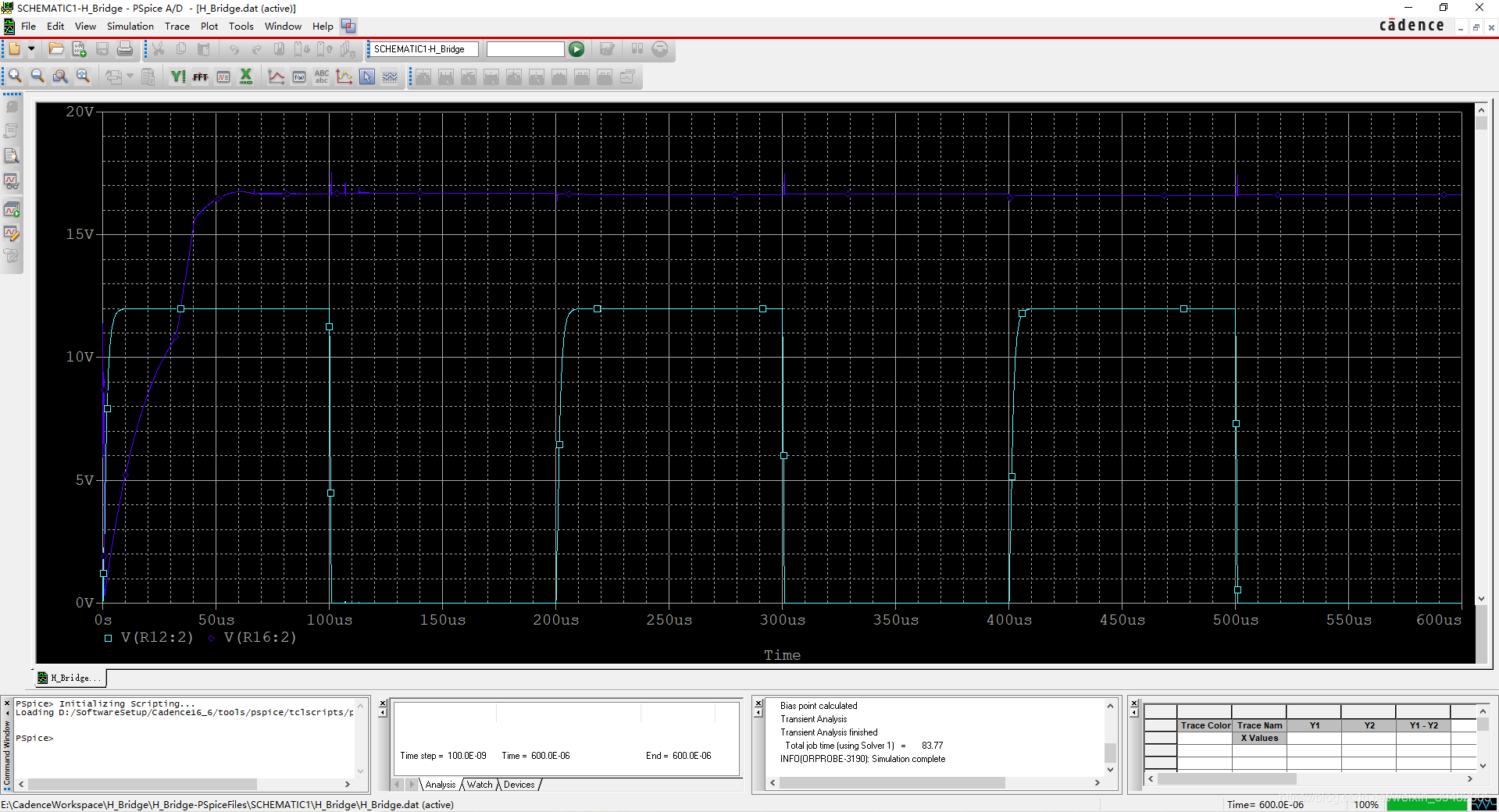

按照上述步骤设置，再次仿真，不再报错，仿真完成，出现仿真波形。例如下图。
