activity默认流转

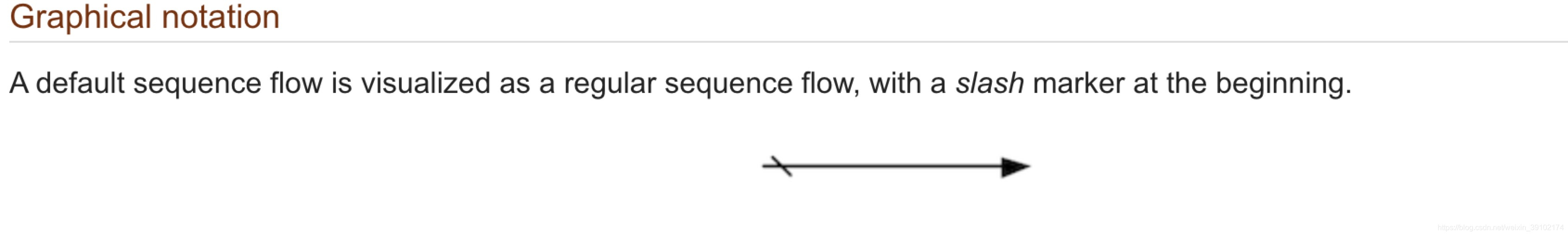

上图中是默认流转条件,当且仅当其他流转条件无法满足时才会走默认流转节点,即使传输的条件不符合默认流转的表达式,

例如,该节点有flow_1:流转条件是${a==1},flow_2:流转条件是${a==2},flow_3:流转条件是${a==3},默认流转。

此时传入a=4,flow_1、flow_2都不满足,因为flow_3设置了默认流转,则即使也不满足flow_3的条件,此时也会通过flow_3进行流转。

### 使用 Activity 流程引擎实现工作流自动化的概述 Activity 是一种广泛应用于企业级应用中的开源工作流引擎,能够帮助开发者快速构建复杂的工作流应用程序。通过使用 Activiti 流程建模工具/流程设计器 (activity-designer),可以定义业务流程并将其保存为 .bpmn 文件[^1]。 #### 安装与配置 为了启动基于 Activiti 的项目,在开发环境中需引入必要的依赖库,并完成数据库连接设置以及 Spring Boot 或其他框架下的集成操作。这一步骤确保了后续可以在应用程序中调用 Activiti API 来管理和执行 BPMN 流程实例。 #### 创建业务流程模型 利用Activiti Designer插件或在线编辑器来绘制具体的业务逻辑图表,这些图表描述了不同任务之间的顺序关系及其触发条件。每一个节点代表一个特定的任务处理阶段;而连线则表示数据流转的方向和规则[^2]。 ```xml <process id="exampleProcess" name="Example Process"> <!-- Start Event --> <startEvent id="theStart"/> <!-- User Task Example --> <userTask id="taskA" name="Submit Application Form"/> </process> ``` 此 XML 片段展示了最简单的BPMN 2.0格式文档结构,其中包含了起始事件`<startEvent>` 和 用户任务 `<userTask>`两个基本元素。 #### 部署与运行流程 当完成了流程设计之后,下一步就是将 `.bpmn` 文件部署到 Activiti 引擎上。可以通过 RESTful Web Service 接口或者 Java 应用程序内部的方式来进行这项工作。一旦成功上传,就可以创建新的流程实例并通过编程接口控制其生命周期内的各个状态变化。 ```java // 获取默认流程引擎组件 RuntimeService runtimeService = processEngine.getRuntimeService(); // 启动新流程实例 ProcessInstance instance = runtimeService.startProcessInstanceByKey("exampleProcess"); System.out.println("Started process with ID " + instance.getId()); ``` 上述代码片段说明了如何使用 Activiti 提供的 `RuntimeService` 类来启动一个新的流程实例,并打印出该实例对应的唯一标识符。
