activity非会签节点并行执行

先上图:

1.

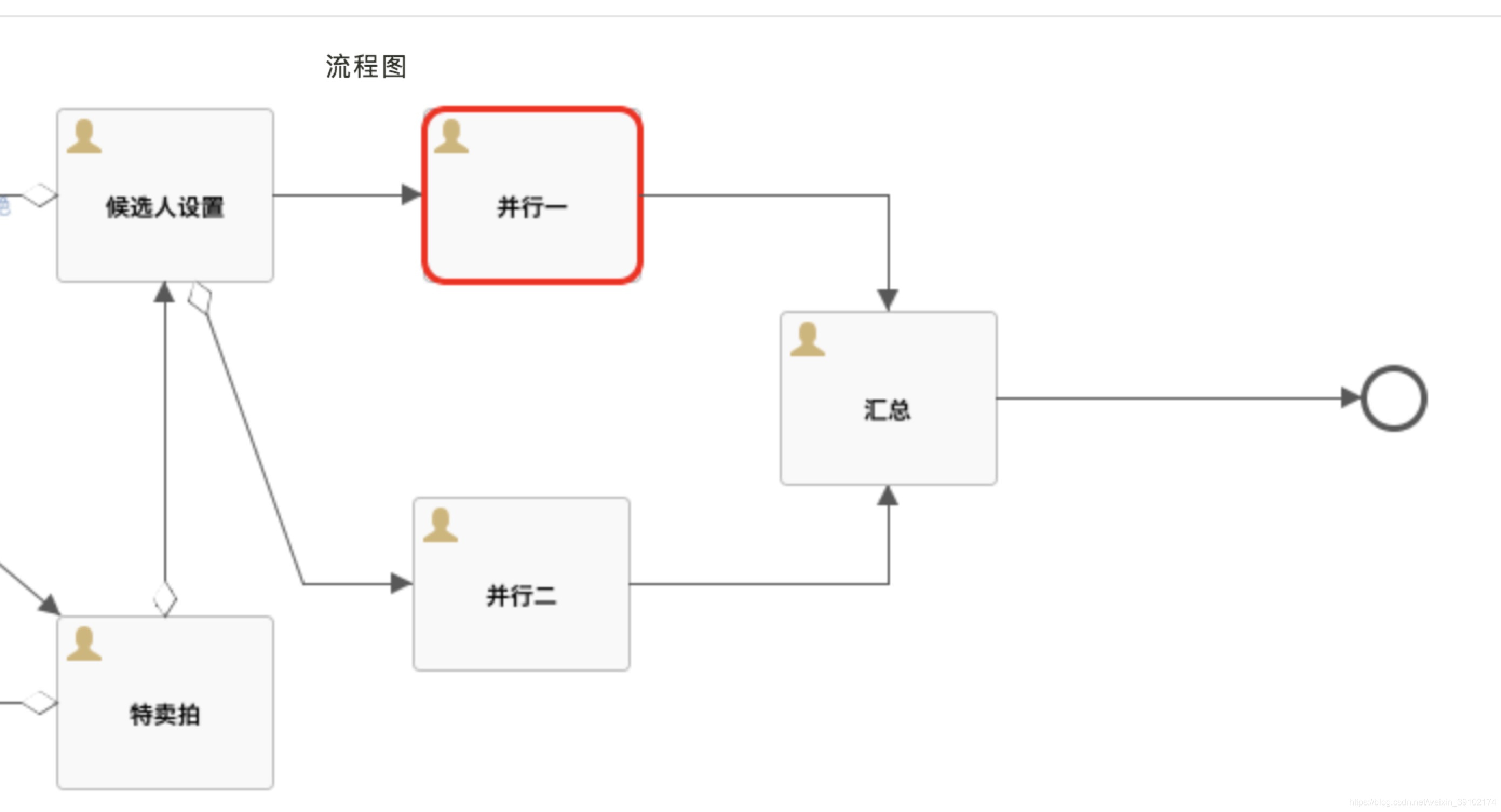

"并行一"和“并行二”两个节点是由上一个节点流转，两个的流转条件是一致的，也就是说“候选人设置”节点审批完毕之后，“并行一”和”并行二“两个节点会产生两个并行任务，每个的流转互不影响。

如图，"并行二"的任务审批通过，到达“汇总”节点，接着审批该节点，到达流程结束点，此时只是这个并行节点流转完毕，整个流程并未完成，还生效"并行一"的任务还在流转，需要等待所有并行的流程都流转完毕，整个流程才会完毕。

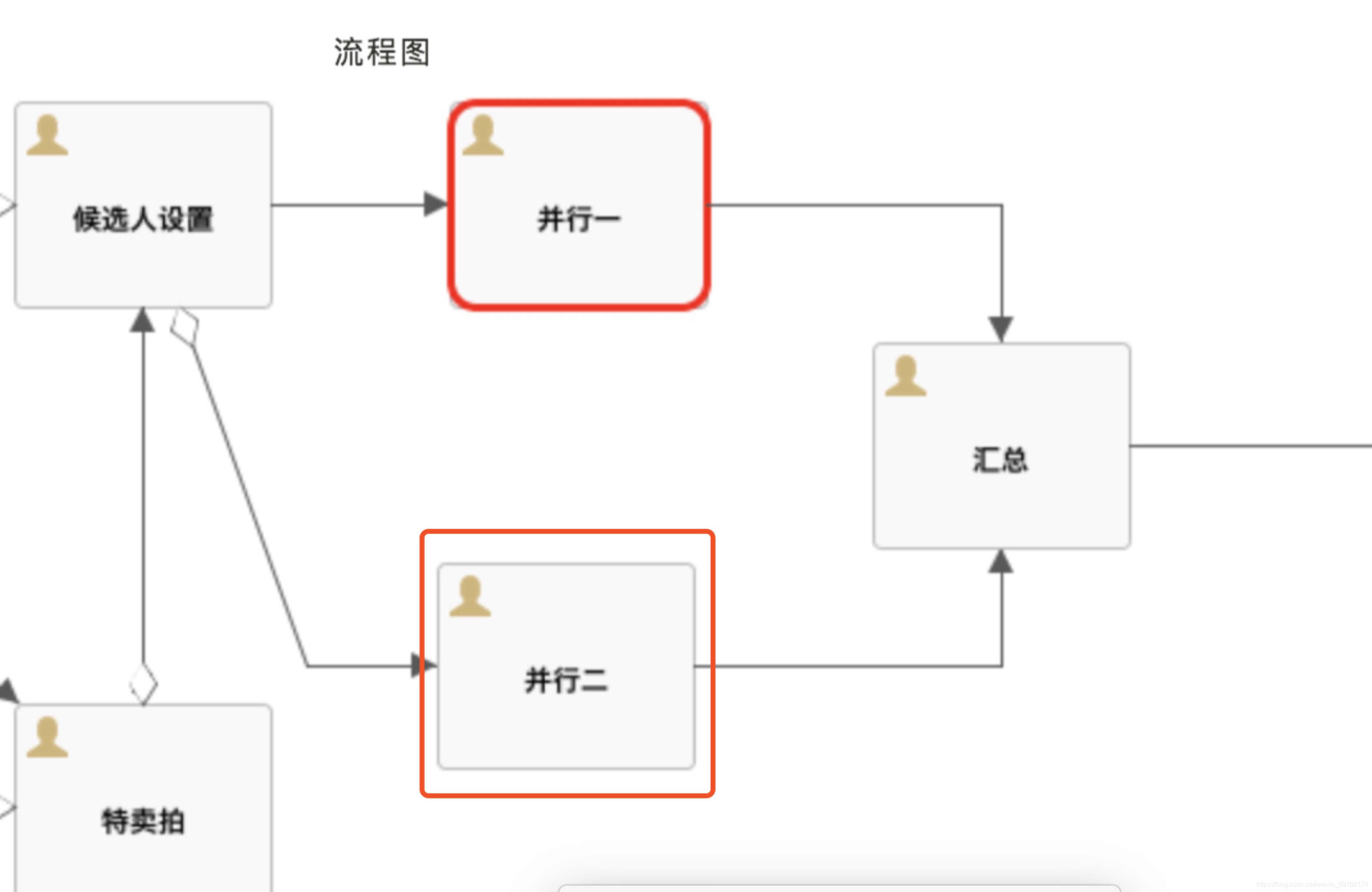

2.默认情况下当"候选人设置"节点审批完毕后,因为 outgoing sequence flow 均没有流转条件,所以会同时执行到"并行一"和"并行二"节点，如下图。

3.若“候选人设置”节点与“并行一”和“并行二”以Exclusive Gateway节点关联，即使同时满足“并行一”和”并行二“两个节点也只能流转到其中一个节点，自动选择满足条件的第一个节点。
