ipv6 over ipv4手动隧道（华为eNSP）

已于 2023-06-24 13:27:22 修改
阅读量1k 收藏 15
点赞数 1
CC 4.0 BY-SA版权
文章标签： 网络
于 2023-06-24 13:19:26 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/weixin_38792378/article/details/131360292
文章描述了两个路由器R1和R2的配置，包括GigabitEthernet接口的IP地址，LoopBack接口的IPv6启用及地址分配，以及Tunnel0接口的设置，用于建立IPv6-IPv4隧道。路由器间通过静态路由实现2001:1::/64和2001:2::/64网络的通信。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

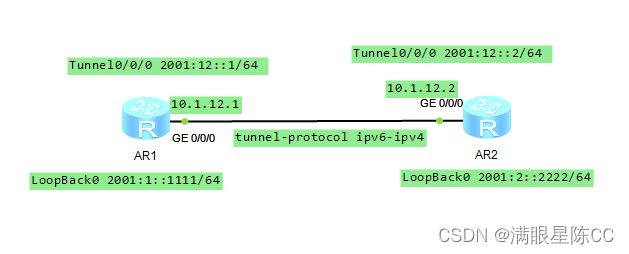

1、拓扑如下：

2、路由器配置

（1）R1配置

interface GigabitEthernet0/0/0
 ip address 10.1.12.1 255.255.255.0
#
interface LoopBack0
 ipv6 enable
 ipv6 address 2001:1::1111/64
#
interface Tunnel0/0/0
 ipv6 enable
 ipv6 address 2001:12::1/64
 tunnel-protocol ipv6-ipv4
 source 10.1.12.1
 destination 10.1.12.2
#
ipv6 route-static 2001:2:: 64 Tunnel0/0/0

（2）R2配置

interface GigabitEthernet0/0/0
 ip address 10.1.12.2 255.255.255.0
#
interface LoopBack0
 ipv6 enable
 ipv6 address 2001:2::2222/64
#
interface Tunnel0/0/0
 ipv6 enable
 ipv6 address 2001:12::2/64
 tunnel-protocol ipv6-ipv4
 source 10.1.12.2

最低0.47元/天 解锁文章
