IPv6 to IPv4过渡技术——手工隧道和GRE隧道配置实例

IPv6 to IPv4过渡技术有手工隧道、GRE隧道、6over4、isatap和NAT64五种。从今天给大家发一系列文章，主要介绍IPv6 to IPv4过渡技术。由于手工隧道和GRE隧道非常相似，因此本文将这两种技术一起介绍。
注意，阅读本文，您需要具有较深的IPv6知识和基本的计算机网络知识。

一、实验拓扑及需求

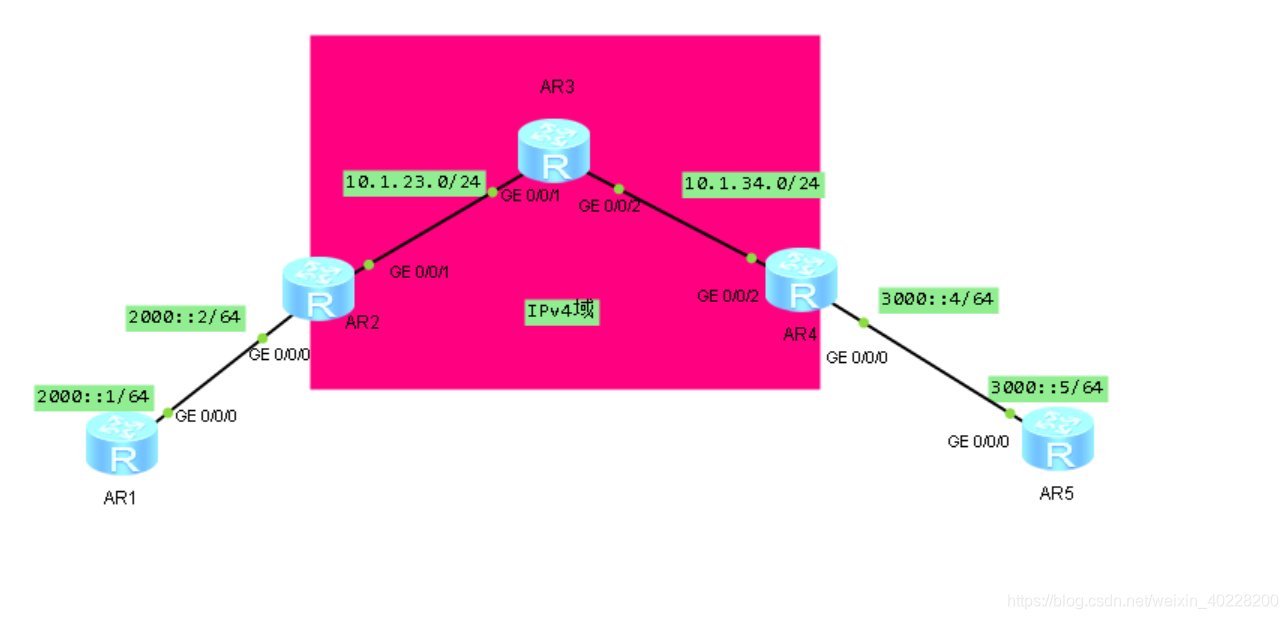

实验拓扑如上图所示，假设R1、R5是IPv6的网络设备，R3是IPv4的设备，R2和R4是IPv4、IPv6双栈设备，现要求配置GRE隧道或手工隧道实现R1和R5的互通。在IPv4域内配置OSPF实现路由，在IPv6域内配置OSPFv3实现路由。

二、实验配置命令

（一）Tunnel接口配置命令

在R2和R4的Tunnel口上，如果要配置GRE隧道，应该首先配置命令：

interface Tunnel0/0/0
 tunnel-protocol gre

而如果配置手工IPv6 to IPv4隧道，则应该配置命令：

interface Tunnel0/0/0
 tunnel-protocol ipv6-ipv4

上面的配置指名了隧道的协议和封装方式，手工隧道和GRE隧道这两种方式，配置命令只有这一点差异，其余配置均相同，Tunnel口上其余配置命令如下：

interface Tunnel0/0/0
 ipv6 enable
 ipv6 address 2001::4/64
 source 10.1.34.4
 destination 10.1.23.2

在上面的配置命令中，source为本地接口的地址，destination为对端接口的地址，这两个地址必须保证互通且一致。

（二）OSPFv3配置命令

OSPFv3配置命令如下所示：
在全局模式上：

ospfv3 1
 router-id 4.4.4.4

在接口模式上：（G口和Tunnel口都要配置）

ospfv3 1 area 0.0.0.0

在配置OSPFv3时，要千万注意，OSPFv3必须指定router-id。

三、实验现象展示

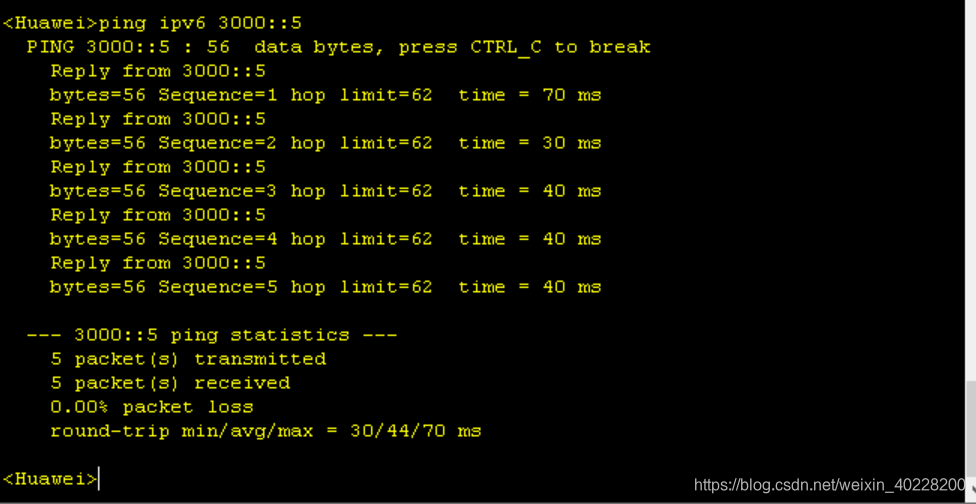

（一）R1与R5PING测试

（二）抓包查看在IPv4中的数据包

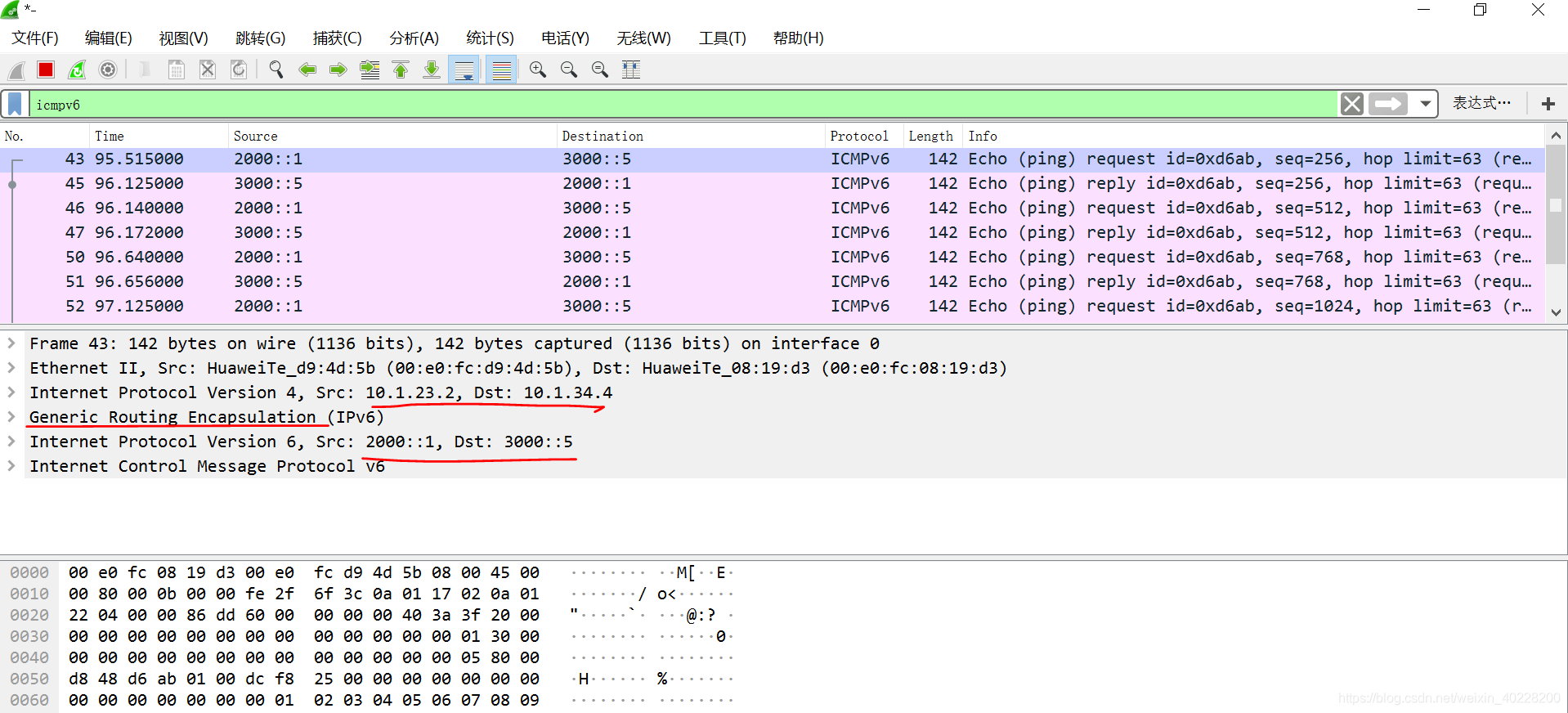

GRE封装数据包：

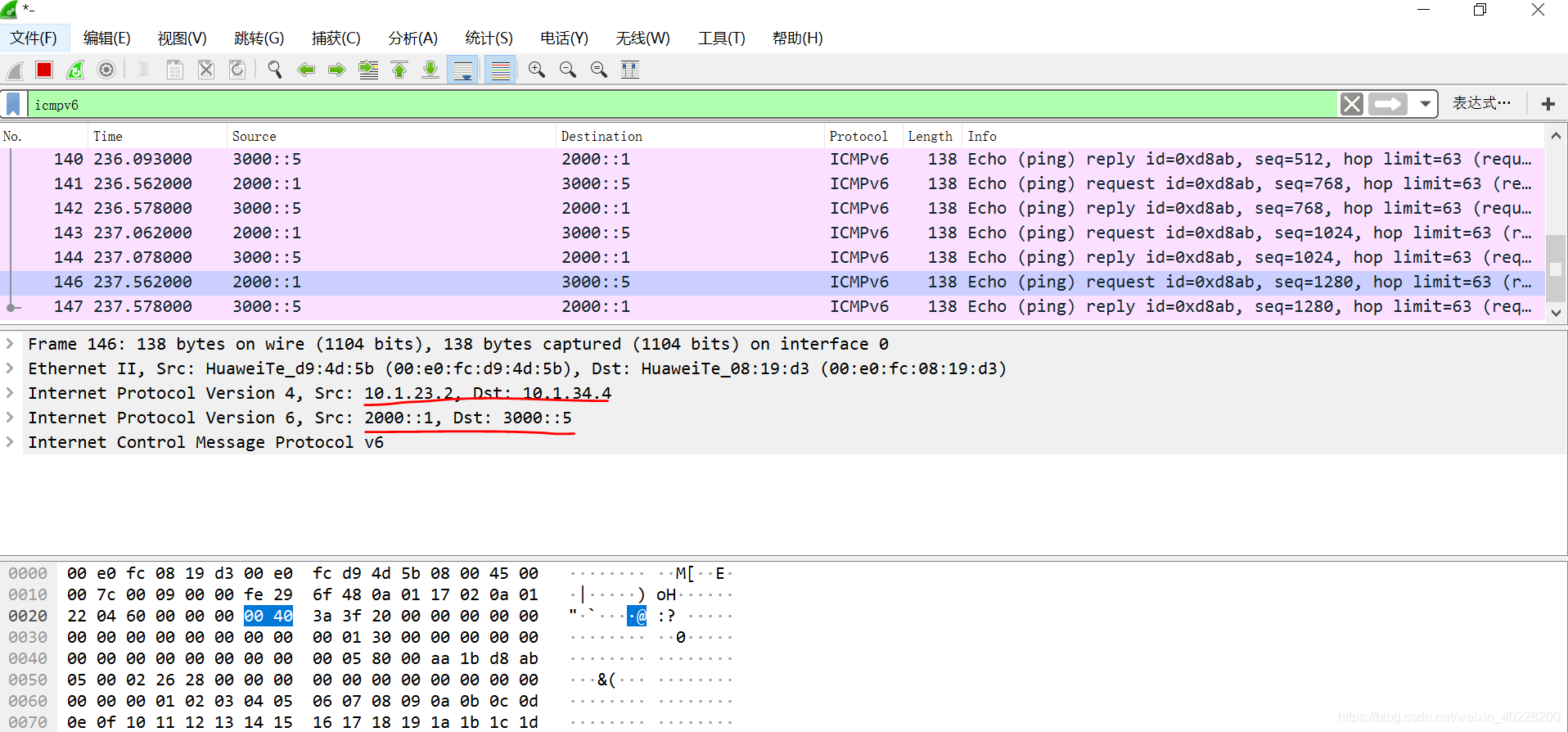

手工隧道封装数据包：

四、附录——R2、R4路由器配置命令

R2：

ospfv3 1
 router-id 2.2.2.2
#
interface GigabitEthernet0/0/0
 ipv6 enable
 ipv6 address 2000::2/64
 ospfv3 1 area 0.0.0.0
#
interface GigabitEthernet0/0/1
 ip address 10.1.23.2 255.255.255.0
 ospf enable 1 area 0.0.0.0
#
interface Tunnel0/0/0
 ipv6 enable
 ipv6 address 2001::2/64
 ospfv3 1 area 0.0.0.0
 tunnel-protocol gre
//注：这是GRE隧道的配置方式，如果配置手工隧道，则tunnel-protocol为ipv6-ipv4
 source 10.1.23.2
 destination 10.1.34.4
#
ospf 1
 area 0.0.0.0

R4：

ospfv3 1
 router-id 4.4.4.4
#
interface GigabitEthernet0/0/0
 ipv6 enable
 ipv6 address 3000::4/64
 ospfv3 1 area 0.0.0.0
#
interface GigabitEthernet0/0/2
 ip address 10.1.34.4 255.255.255.0
 ospf enable 1 area 0.0.0.0
#
interface NULL0
#
interface Tunnel0/0/0
 ipv6 enable
 ipv6 address 2001::4/64
 ospfv3 1 area 0.0.0.0
 tunnel-protocol gre
//注：这是GRE隧道的配置方式，如果配置手工隧道，则tunnel-protocol为ipv6-ipv4
 source 10.1.34.4
 destination 10.1.23.2
#
ospf 1
 area 0.0.0.0
