caffe中几种layer的小笔记

参考文献：https://blog.youkuaiyun.com/ytusdc/article/details/86610897

1.Reshape

• Layer type: Reshape
• 头文件位置： ./include/caffe/layers/reshape_layer.hpp
• CPU 执行源文件位置:./src/caffe/layers/reshape_layer.cpp

reshape层的功能：Flatten层用来将输入“压平”，即把多维的输入一维化，常用在从卷积层到全连接层的过渡。Flatten不影响batch的大小；

把一个输入的大小为n * c * h * w变成一个简单的向量，其大小为 n * (c*h*w)。可以用reshape代替~，相当于第一维不变，后面的自动计算。【Reshape层的param参数为：{ shape { dim: 0 dim: -1 } } ，那么输出和flatten输出是完全一样的。】

message ReshapeParameter {

  optional BlobShape shape = 1;

  optional int32 axis = 2 [default = 0];
  optional int32 num_axes = 3 [default = -1];
}

使用方法：

"基础使用："
layer {
    type: "Reshape"
    bottom: "input"
    top: "output"
    reshape_param { shape{ . . . } }
}

"关键部分：shape{}中的dim参数分别用于指定输入blob各维(n*c*w*h)的值[这里是3D也可以用于2D]"

"eg1:input:(32*3*28*28)-->output:(32*2*3*(3*28*28/2/3=392))=(32*2*3*392)"
    shape{
        dim:0 "维度不变，直接copy"
        dim:2 "将原来的维度变为2 "
        dim:3 "将原来的维度变为3 "
        dim:-1 "由系统自动计算维度， "
    }
"等价于："
    shape{
        dim:0 "维度不变，直接copy"
        dim:2 "将原来的维度变为2 "
        dim:3 "将原来的维度变为3 "
    }
    axis:-1 "指定由系统自动计算值的维度，这里就是dim4：h是由系统自动计算"

"num_axes和axis:除了[axis,axis+num_axes]下标的输出维度，其他维度是通过系统自由计算得到的;
dim指定的是输出下标[axis,axis+num]的维度;
一般axis默认为0-->[0,num_axes]"
"eg1等价于"
    shape{
        dim:0 "维度不变，直接copy"
        dim:2 "将原来的维度变为2 "
        dim:3 "将原来的维度变为3 "
    }
    num_axes=2

"特殊地想要：input:(3*28*28)-->output:(1*3*28*28)"
    shape{
        dim:1
        dim:0
        dim:0
        dim:0
    }
==>
    shape{
        dim:1
        dim:0
        dim:0
    }
    num_axes:2
==>
"这里表示[0,0]为指定，[1,3]为系统自由推导计算：第一规则是直接复制"
    shape{
        dim:1
    }
    num_axes:0

2.Flatten

• Layer type: Flatten
• 头文件位置： ./include/caffe/layers/flatten_layer.hpp
• CPU 执行源文件位置:./src/caffe/layers/flatten_layer.cpp

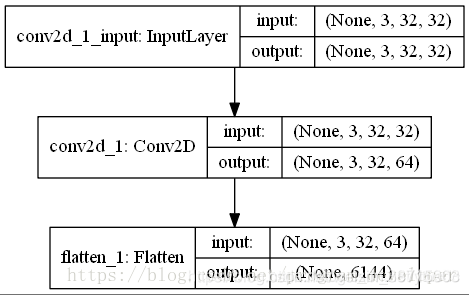

Flatten层的功能：Flatten层用来将输入“压平”，即把多维的输入一维化，常用在从卷积层到全连接层的过渡。Flatten不影响batch的大小；

/// Message that stores parameters used by FlattenLayer
message FlattenParameter {
  // The first axis to flatten: all preceding axes are retained in the output.
  // May be negative to index from the end (e.g., -1 for the last axis).
  optional int32 axis = 1 [default = 1];"从哪个轴开始平铺（该轴前面的都保留原状）"

  // The last axis to flatten: all following axes are retained in the output.
  // May be negative to index from the end (e.g., the default -1 for the last
  // axis).
  optional int32 end_axis = 2 [default = -1];"哪个轴结束平铺（该轴后面的都保留原状）"
}

把一个输入的大小为n * c * h * w变成一个简单的向量，其大小为 n * (c*h*w)。可以用reshape代替~，相当于第一维不变，后面的自动计算。【Reshape层的param参数为：{ shape { dim: 0 dim: -1 } } ，那么输出和flatten输出是完全一样的。】

使用方法：[以SSD为例]

layer {
  name: "data_flat"
  type: "Flatten"
  bottom: "input"
  top: "output"
  flatten_param {
    axis: 1
  }
}

3.concat

• Layer type: Concat
• 头文件位置： ./include/caffe/layers/concat_layer.hpp
• CPU 执行源文件位置:./src/caffe/layers/concat_layer.cpp
• CUDA GPU 执行源文件位置: ./src/caffe/layers/concat_layer.cu
  Concat层的功能：Concat层实现输入数据的拼接。Concat层是一个实用程序层，它将多个输入blob连接到一个输出blob（按照给定的axis，注意除了规定的axis以外，被concat的输入bolb的其他维度的size必须一致）。

参数(ConcatParameter concat_param)
定义位置： ./src/caffe/proto/caffe.proto

message ConcatParameter {
  // The axis along which to concatenate -- may be negative to index from the
  // end (e.g., -1 for the last axis).  Other axes must have the
  // same dimension for all the bottom blobs.
  // By default, ConcatLayer concatenates blobs along the "channels" axis (1).
  // 指定拼接的维度，默认为1即以channel通道进行拼接;支持负索引，即-1表示最后一个维度
  optional int32 axis = 2 [default = 1];

  // DEPRECATED: alias for "axis" -- does not support negative indexing.
  // 以后会被弃用，作用同axis一样，但不能指定为负数
  optional uint32 concat_dim = 1 [default = 1];
}

  caffe中数据通常为4个维度，即 num×channels×height×width，因此默认值1表示channels通道进行拼接。而0表示num这个维度，即数量上的叠加。

  除了拼接维度外的其它维度都必须相等。比如上面，输入图像均为 24×24×3，用于分类的有150张图片，用于boundingbox回归的有50张，用于关键点回归的也有50张，则最后拼接的结果就是(150+50+50)×3×24×24

使用方法：

layer {
  name: "data_concat"
  type: "Concat"
  bottom: "data_classfier"
  bottom: "data_boundingbox"
  bottom: "data_facialpoints"
  top: "data"
  concat_param {
    axis: 0
  }
}

4.conadd



5.eltwise

• Layer type: Eltwise
• 头文件位置： ./include/caffe/layers/eltwise_layer.hpp
• CPU 执行源文件位置:./src/caffe/layers/eltwise_layer.cpp
• CUDA GPU 执行源文件位置: ./src/caffe/layers/eltwise_layer.cu
  Eltwise层的功能：有三个-->product（点乘）， sum（相加减） 和 max（取大值），其中sum是默认操作。

PROD表示将A、B按元素相乘，SUM表示将A、B按元素求和，MAX表示将A、B按元素求最大值。

使用方法：

layer {
  name: "data_eltwise"
  type: "Eltwise"
  bottom: "data_A"
  bottom: "data_B"
  top: "data"
  eltwise_param {
    operation: SUM
    coeff: 1 "A*coeff_A"
    coeff: -1 "B*coeff_B"
    "A*coeff_A+B*coeff_B=A-B"
  }
}

6.slice



SSD特辑：

1.VideoData

2.DetectionOutput
