RPC

RPC【Remote Procedure Call】是指远程过程调用，是一种进程间通信方式，他是一种技术的思想，而不是规范。它允许程序调用另一个地址空间(通常是共享网络的另一台机器上)的过程或函数，而不用程序员显式编码这个远程调用的细节。即程序员无论是调用用本地的还是远程的函数，本质上编写的调用代码基本相同。

RPC两个核心模块：通讯，序列化

决定RPC的效率：通信效率，序列化及反序列化效率

RPC框架：如 dubbo, gRPC, Thrift, HSF

Dubbo

概述

Apache dubbo 是一款高性能、轻量级的开源 java RPC 框架，它提供了三大核心能力：面向接口的远程方法调用，智能容错和负载均衡，以及服务自动注册和发现。

特性

面向接口代理的高性能RPC调用

服务自动注册与发现

运行期流量调度

智能负载均衡

高度可扩展能力

可视化的服务治理与运维

总体架构

图例说明：

图中小方块 Protocol, Cluster, Proxy, Service, Container, Registry, Monitor 代表层或模块，蓝色的表示与业务有交互，绿色的表示只对 Dubbo 内部交互。
图中背景方块 Consumer, Provider, Registry, Monitor 代表部署逻辑拓扑节点。
图中蓝色虚线为初始化时调用，红色虚线为运行时异步调用，红色实线为运行时同步调用。
图中只包含 RPC 的层，不包含 Remoting 的层，Remoting 整体都隐含在 Protocol 中。

节点角色说明

节点	角色说明
`Provider`	暴露服务的服务提供方
`Consumer`	调用远程服务的服务消费方
`Registry`	服务注册与发现的注册中心
`Monitor`	统计服务的调用次数和调用时间的监控中心
`Container`	服务运行容器

连通性

注册中心负责服务地址的注册与查找，相当于目录服务，服务提供者和消费者只在启动时与注册中心交互，注册中心不转发请求，压力较小
监控中心负责统计各服务调用次数，调用时间等，统计先在内存汇总后每分钟一次发送到监控中心服务器，并以报表展示
服务提供者向注册中心注册其提供的服务，并汇报调用时间到监控中心，此时间不包含网络开销
服务消费者向注册中心获取服务提供者地址列表，并根据负载算法直接调用提供者，同时汇报调用时间到监控中心，此时间包含网络开销
注册中心，服务提供者，服务消费者三者之间均为长连接，监控中心除外
注册中心通过长连接感知服务提供者的存在，服务提供者宕机，注册中心将立即推送事件通知消费者
注册中心和监控中心全部宕机，不影响已运行的提供者和消费者，消费者在本地缓存了提供者列表
注册中心和监控中心都是可选的，服务消费者可以直连服务提供者

健壮性

监控中心宕掉不影响使用，只是丢失部分采样数据
数据库宕掉后，注册中心仍能通过缓存提供服务列表查询，但不能注册新服务
注册中心对等集群，任意一台宕掉后，将自动切换到另一台
注册中心全部宕掉后，服务提供者和服务消费者仍能通过本地缓存通讯
服务提供者无状态，任意一台宕掉后，不影响使用
服务提供者全部宕掉后，服务消费者应用将无法使用，并无限次重连等待服务提供者恢复

伸缩性

注册中心为对等集群，可动态增加机器部署实例，所有客户端将自动发现新的注册中心
服务提供者无状态，可动态增加机器部署实例，注册中心将推送新的服务提供者信息给消费者

升级性

未来可能的一种架构

节点角色说明

节点	角色说明
`Deployer`	自动部署服务的本地代理
`Repository`	仓库用于存储服务应用发布包
`Scheduler`	调度中心基于访问压力自动增减服务提供者
`Admin`	统一管理控制台
`Registry`	服务注册与发现的注册中心
`Monitor`	统计服务的调用次数和调用时间的监控中心

详设代码架构

图例说明：

图中左边淡蓝背景的为服务消费方使用的接口，右边淡绿色背景的为服务提供方使用的接口，位于中轴线上的为双方都用到的接口。
图中从下至上分为十层，各层均为单向依赖，右边的黑色箭头代表层之间的依赖关系，每一层都可以剥离上层被复用，其中，Service 和 Config 层为 API，其它各层均为 SPI。
图中绿色小块的为扩展接口，蓝色小块为实现类，图中只显示用于关联各层的实现类。
图中蓝色虚线为初始化过程，即启动时组装链，红色实线为方法调用过程，即运行时调用链，紫色三角箭头为继承，可以把子类看作父类的同一个节点，线上的文字为调用的方法。

各层说明

Config 配置层：对外配置接口，以 ServiceConfig, ReferenceConfig 为中心，可以直接初始化配置类，也可以通过 spring 解析配置生成配置类
Proxy 服务代理层：服务接口透明代理，生成服务的客户端 Stub 和服务器端 Skeleton, 以 ServiceProxy 为中心，扩展接口为 ProxyFactory
Registry 注册中心层：封装服务地址的注册与发现，以服务 URL 为中心，扩展接口为 RegistryFactory, Registry, RegistryService
Cluster 路由层：封装多个提供者的路由及负载均衡，并桥接注册中心，以 Invoker 为中心，扩展接口为 Cluster, Directory, Router, LoadBalance
Monitor 监控层：RPC 调用次数和调用时间监控，以 Statistics 为中心，扩展接口为 MonitorFactory, Monitor, MonitorService
Protocol 远程调用层：封装 RPC 调用，以 Invocation, Result 为中心，扩展接口为 Protocol, Invoker, Exporter
Exchange 信息交换层：封装请求响应模式，同步转异步，以 Request, Response 为中心，扩展接口为 Exchanger, ExchangeChannel, ExchangeClient, ExchangeServer
Transport 网络传输层：抽象 mina 和 netty 为统一接口，以 Message 为中心，扩展接口为 Channel, Transporter, Client, Server, Codec
Serialize 数据序列化层：可复用的一些工具，扩展接口为 Serialization, ObjectInput, ObjectOutput, ThreadPool

关系说明

在 RPC 中，Protocol 是核心层，也就是只要有 Protocol + Invoker + Exporter 就可以完成非透明的 RPC 调用，然后在 Invoker 的主过程上 Filter 拦截点。
图中的 Consumer 和 Provider 是抽象概念，只是想让看图者更直观的了解哪些类分属于客户端与服务器端，不用 Client 和 Server 的原因是 Dubbo 在很多场景下都使用 Provider, Consumer, Registry, Monitor 划分逻辑拓扑节点，保持统一概念。
而 Cluster 是外围概念，所以 Cluster 的目的是将多个 Invoker 伪装成一个 Invoker，这样其它人只要关注 Protocol 层 Invoker 即可，加上 Cluster 或者去掉 Cluster 对其它层都不会造成影响，因为只有一个提供者时，是不需要 Cluster 的。
Proxy 层封装了所有接口的透明化代理，而在其它层都以 Invoker 为中心，只有到了暴露给用户使用时，才用 Proxy 将 Invoker 转成接口，或将接口实现转成 Invoker，也就是去掉 Proxy 层 RPC 是可以 Run 的，只是不那么透明，不那么看起来像调本地服务一样调远程服务。
而 Remoting 实现是 Dubbo 协议的实现，如果你选择 RMI 协议，整个 Remoting 都不会用上，Remoting 内部再划为 Transport 传输层和 Exchange 信息交换层，Transport 层只负责单向消息传输，是对 Mina, Netty, Grizzly 的抽象，它也可以扩展 UDP 传输，而 Exchange 层是在传输层之上封装了 Request-Response 语义。
Registry 和 Monitor 实际上不算一层，而是一个独立的节点，只是为了全局概览，用层的方式画在一起。

模块分包

模块说明：

dubbo-common 公共逻辑模块：包括 Util 类和通用模型。
dubbo-remoting 远程通讯模块：相当于 Dubbo 协议的实现，如果 RPC 用 RMI协议则不需要使用此包。
dubbo-rpc 远程调用模块：抽象各种协议，以及动态代理，只包含一对一的调用，不关心集群的管理。
dubbo-cluster 集群模块：将多个服务提供方伪装为一个提供方，包括：负载均衡, 容错，路由等，集群的地址列表可以是静态配置的，也可以是由注册中心下发。
dubbo-registry 注册中心模块：基于注册中心下发地址的集群方式，以及对各种注册中心的抽象。
dubbo-monitor 监控模块：统计服务调用次数，调用时间的，调用链跟踪的服务。
dubbo-config 配置模块：是 Dubbo 对外的 API，用户通过 Config 使用Dubbo，隐藏 Dubbo 所有细节。
dubbo-container 容器模块：是一个 Standlone 的容器，以简单的 Main 加载 Spring 启动，因为服务通常不需要 Tomcat/JBoss 等 Web 容器的特性，没必要用 Web 容器去加载服务。

整体上按照分层结构进行分包，与分层的不同点在于：

Container 为服务容器，用于部署运行服务，没有在层中画出。
Protocol 层和 Proxy 层都放在 rpc 模块中，这两层是 rpc 的核心，在不需要集群也就是只有一个提供者时，可以只使用这两层完成 rpc 调用。
Transport 层和 Exchange 层都放在 remoting 模块中，为 rpc 调用的通讯基础。
Serialize 层放在 common 模块中，以便更大程度复用。

详设中的call调用链（——>Call）

暴露服务时序

展开总设计图右边服务提供方暴露服务的蓝色初始化链，时序图如下：

引用服务时序

展开总设计图左边服务消费方引用服务的绿色初始化链，时序图如下：

领域模型

在 Dubbo 的核心领域模型中：

Protocol 是服务域，它是 Invoker 暴露和引用的主功能入口，它负责 Invoker 的生命周期管理。
Invoker 是实体域，它是 Dubbo 的核心模型，其它模型都向它靠拢，或转换成它，它代表一个可执行体，可向它发起 invoke 调用，它有可能是一个本地的实现，也可能是一个远程的实现，也可能一个集群实现。
Invocation 是会话域，它持有调用过程中的变量，比如方法名，参数等。

基本设计原则

采用 Microkernel + Plugin 模式，Microkernel 只负责组装 Plugin，Dubbo 自身的功能也是通过扩展点实现的，也就是 Dubbo 的所有功能点都可被用户自定义扩展所替换。
采用 URL 作为配置信息的统一格式，所有扩展点都通过传递 URL 携带配置信息。

dubbo开发

Dubbo详解 (rstk.cn)

高可用

1. zookeeper注册中心宕机，还可以消费dubbo暴露的服务

监控中心宕掉不影响使用，只是丢失部分采样数据

数据库宕掉后，注册中心仍能通过缓存提供服务列表查询，但不能注册新服务。

注册中心对等集群，任意一台宕掉后，将自动切换到另一台

注册中心全部宕掉后，服务提供者和服务消费者仍能通过本地缓存通讯。

服务提供者无状态，任意一台宕掉后，不影响使用

服务提供都全部宕掉后，服务消费者应用将无法使用，并无限次重连等待服务提供者恢复

dubbo也可以直接配置本地直连

@DubboReference(url="127.0.0.1:20882")（url是服务端地址）

负载均衡

在集群负载均衡时，Dubbo提供了多种均衡策略，缺省为random随机调用.

负载均衡策略

Random LoadBalance

随机，按权重设置随机概率: 在一个截面上碰撞的概率高，但调用量越大分布越均匀，而且按概率使用权重后也比较均匀，有利于动态调整提供者权重。

RoundRobin LoadBalance

轮循，按公约后的权重设置轮循比率：存在慢的提供者累积请求的问题，比如：第二台机器慢，但没挂，当请求调到第二台时就卡住，久而久之，所有请求都卡在调到第二台上。

@DubboReference(loadbalance="roundRobin")   //配置

LeastActive LoadBalance

最少活跃调用数，相同活跃数据的随机，活跃数指调用前后计数差。使慢的提供者收到更少请求，因为越慢的提供者的调用前后计数差会越大。

ConsistentHash LoadBalance

一致性Hash，相同参数的请求总是发到同一提供者。当某一台提供者挂时，原本发往该提供者的请求，基于虚拟节点，平摊到其它提供者，不会引起剧烈变动。算法参考：http://en.wikipedia.org/wiki/Consistent_hashing

缺省只对第一个参数 Hash，如果要修改，请配置 <dubbo:parameter key="hash.arguments" value="0,1" />

缺省用 160 份虚拟节点，如果要修改，请配置 <dubbo:parameter key="hash.nodes" value="320" />

配置

以下将以轮询的方式举例，可以根据自己实际需要修改成其他策略。

1. 服务端服务级别

1.1 XML配置方式：

<dubbo:service interface="..." loadbalance="roundrobin" />

1.2 yml配置（SpringBoot的application.yml）:

dubbo:
  provider:
    loadbalance: roundrobin

1.3 基于注解的配置（SpringBoot）：

具体可以查看dubbo注解：@Service

@Service(version = "${product.service.version}",loadbalance="roundrobin")
public class ProductServiceImpl implements ProductService {
    @Override
    public String helloDubbo() {
        return "hello,spring-boot dubbo";
    }
}

2. 客户端服务级别

2.1 XML配置方式：

<dubbo:reference interface="..." loadbalance="roundrobin" />

2.2 yml配置（SpringBoot）

dubbo:
  consumer:
    loadbalance: roundrobin

2.3 基于注解的配置（SpringBoot）：

具体可以查看注解：@Reference

@RestController
public class ProductController {

    @Reference(version = "${product.service.version}",loadbalance="roundrobin")
    private ProductService productService;

    @RequestMapping(value = "test")
    public String test() {
        return productService.helloDubbo();
    }
}

3. 服务端方法级别

3.1 XML配置：

<dubbo:service interface="...">
    <dubbo:method name="..." loadbalance="roundrobin"/>
</dubbo:service>

4. 客户端方法级别

4.1 XML配置：

<dubbo:reference interface="...">
    <dubbo:method name="..." loadbalance="roundrobin"/>
</dubbo:reference>

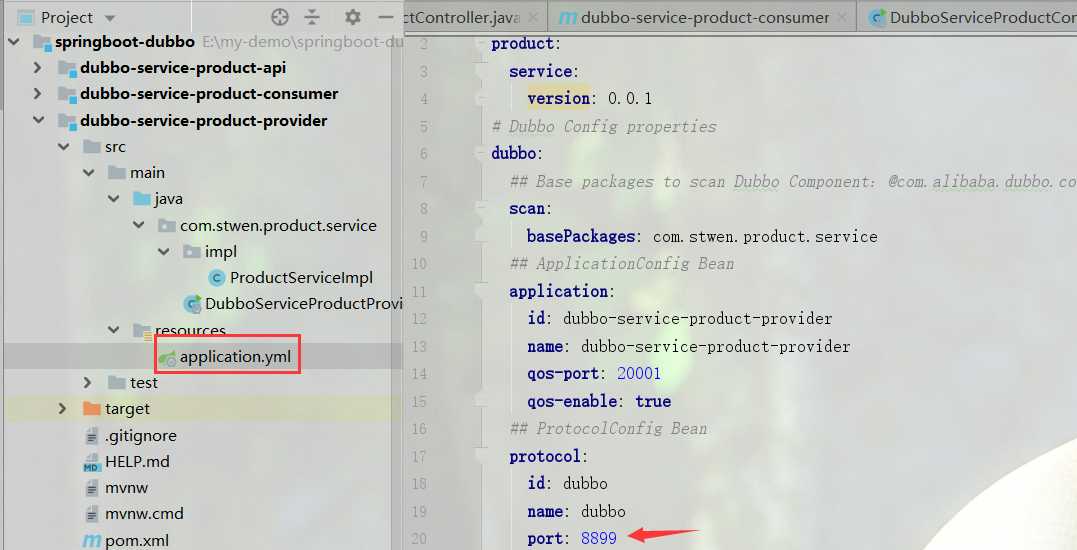

配置好之后，运行两个服务提供者实例，分别配置不同dubbo.protocol.port 端口：8898、8899

启动消费端，访问两次：http://localhost:8888/test，输出显示如下：

hello,spring-boot dubbo,port:8898

hello,spring-boot dubbo,port:8899

服务降级

当服务压力剧增的情况下，根据实际业务情况及流量，对一些服务和页面有策略的不处理或换种简单的方式处理，从而释放服务器资源以保证核心变易正常动作或高效动作。

可以通过服务降级功能临时屏蔽某个出错的非关键服务，并定义降级后的返回策略。向注册中心写入动态配置覆盖规则：

RegistryFactory registryFactory = ExtensionLoader.getExtensionLoader(RegistryFactory.class).getAdaptiveExtension();
Registry registry = registryFactory.getRegistry(URL.valueOf("zookeeper://10.20.153.10:2181"));
registry.register(URL.valueOf("override://0.0.0.0/com.foo.BarService?category=configurators&dynamic=false&application=foo&mock=force:return+null"));

其中：

mock=force:return+null 表示消费方对该服务的方法调用都直接返回null值，不发起远程调用。用来屏蔽不重要服务不可用时对调用方的影响。

mock=fail:return+null 表示消费方对该服务的方法调用在失败后，再返回null值，不抛异常。用来容忍

集群容错

在集群调用失败时，Dubbo 提供了多种容错方案，缺省为 failover 重试。

2.1 Failover Cluster(缺省配置) 失败自动切换，当出现失败，重试其它服务器。通常用于读操作，但重试会带来更长延迟。可通过 retries=“2” 来设置重试次数(不含第一次)。

重试次数配置如下：

<dubbo:service retries="2" />

<dubbo:reference retries="2" />

<dubbo:reference><dubbo:method name="findFoo" retries="2" />
</dubbo:reference>

源码分析:

copyinvokers 变量，候选的 Invoker 集合。调用父 #checkInvokers(copyinvokers, invocation) 方法，校验候选的 Invoker 集合非空。如果为空，抛出 RpcException 异常。获得最大可调用次数：最大可重试次数 +1 。默认最大可重试次数Constants.DEFAULT_RETRIES = 2 。 le 变量，保存最后一次调用的异常。 invoked 变量，保存已经调用的 Invoker 集合。 providers 变量，保存已经调用的网络地址集合。 failover 机制核心实现：如果出现调用失败，那么重试其他服务器。超过最大调用次数，抛出 RpcException 异常。该异常中，带有最后一次调用异常的信息。 2.2 Forking Cluster 并行调用多个服务器，只要一个成功即返回。通常用于实时性要求较高的读操作，但需要浪费更多服务资源。可通过 forks=“2” 来设置最大并行数。

源码分析:

count 变量，异常计数器。 ref 变量，阻塞队列。通过它，实现线程池异步执行任务的结果通知，非常亮眼。循环 selected 集合，提交线程池，发起 RPC 调用。从 ref 队列中，阻塞等待，直到获得到结果或者超时。至此，ForkingClusterInvoker 实现了并行调用，且只要一个成功即返回。当然，还有一个隐性的，所有都失败才返回。处理等待的“结果”。

2.3 Failfast Cluster 快速失败，只发起一次调用，失败立即报错。通常用于非幂等性的写操作，比如新增记录。

2.4 Failsafe Cluster 失败安全，出现异常时，直接忽略。通常用于写入审计日志等操作。

2.5 Failback Cluster 失败自动恢复，后台记录失败请求，定时重发。通常用于消息通知操作。

2.6 Broadcast Cluster 广播调用所有提供者，逐个调用，任意一台报错则报错。通常用于通知所有提供者更新缓存或日志等本地资源信息。

现在广播调用中，可以通过 broadcast.fail.percent 配置节点调用失败的比例，当达到这个比例后，BroadcastClusterInvoker 将不再调用其他节点，直接抛出异常。 broadcast.fail.percent 取值在 0～100 范围内。默认情况下当全部调用失败后，才会抛出异常。 broadcast.fail.percent 只是控制的当失败后是否继续调用其他节点，并不改变结果(任意一台报错则报错)。broadcast.fail.percent 参数在 dubbo2.7.10 及以上版本生效。

Broadcast Cluster 配置 broadcast.fail.percent。

broadcast.fail.percent=20 代表了当 20% 的节点调用失败就抛出异常，不再调用其他节点。

@reference(cluster = "broadcast", parameters = {"broadcast.fail.percent", "20"})

源码分析:

集群模式配置

按照以下示例在服务提供方和消费方配置集群模式

<dubbo:service cluster="failsafe" />

<dubbo:reference cluster="failsafe" />

Hystrix

Hystrix最全详解(看这篇就够了) – mikechen

dubbo原理汇总

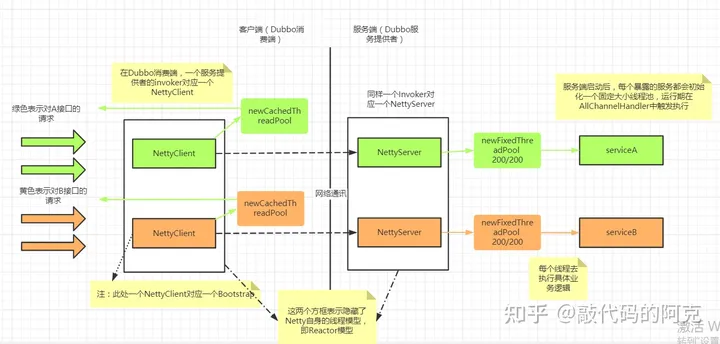

netty

Netty基本原理:(Java开发中Netty线程模型原理解析-JavaEE资讯-博学谷)

BossGroup

BossGroup用来接受客户端发来的连接WorkerGroup则负责对完成TCP三次握手的连接进行处理。

Boss NioEventLoop线程的执行步骤：

（1）处理accept事件与client建立连接, 生成NioSocketChannel。

（2）将NioSocketChannel注册到某个worker NIOEventLoop上的selector

（3）处理任务队列的任务即runAllTasks。

Worker NioEventLoop线程的执行步骤：

（1）轮询注册到自己Selector上的所有NioSocketChannel的read和write事件。

（2）处理read和write事件在对应NioSocketChannel处理业务。

（3）#runAllTasks处理任务队列TaskQueue的任务，一些耗时的业务处理可以放入TaskQueue中慢慢处理这样不影响数据在pipeline中的流动处理。

Worker NIOEventLoop处理NioSocketChannel业务时，使用了pipeline (管道)，管道中维护了handler处理器链表用来处理channel中的数据。

ChannelPipeline

Netty将Channel的数据管道抽象为ChannelPipeline，消息在ChannelPipline中流动和传递。ChannelPipeline持有I/O事件拦截器ChannelHandler的双向链表，由ChannelHandler对I/O事件进行拦截和处理，可以方便的新增和删除ChannelHandler来实现不同的业务逻辑定制不需要对已有的ChannelHandler进行修改能够实现对修改封闭和对扩展的支持。

ChannelPipeline是一系列的ChannelHandler实例，流经一个Channel的入站和出站事件可以被ChannelPipeline 拦截。每当一个新的Channel被创建了，都会建立一个新的ChannelPipeline并绑定到该Channel上，这个关联是永久性的；Channel既不能附上另一个ChannelPipeline也不能分离当前这个。这些都由Netty负责完成，而无需开发人员的特别处理。

根据起源一个事件将由ChannelInboundHandler或ChannelOutboundHandler处理，ChannelHandlerContext实现转发或传播到下一个ChannelHandler。一个ChannelHandler处理程序可以通知ChannelPipeline中的下一个ChannelHandler执行。Read事件（入站事件）和write事件（出站事件）使用相同的pipeline，入站事件会从链表head 往后传递到最后一个入站的handler出站事件会从链表tail往前传递到最前一个出站的 handler，两种类型的 handler 互不干扰。

（看不懂）ChannelInboundHandler回调方法：

（看不懂）ChannelOutboundHandler回调方法：

异步非阻塞

写操作：通过NioSocketChannel的write方法向连接里面写入数据时候是非阻塞的，马上会返回即使调用写入的线程是我们的业务线程。Netty通过在ChannelPipeline中判断调用NioSocketChannel的write的调用线程是不是其对应的NioEventLoop中的线程，如果发现不是则会把写入请求封装为WriteTask投递到其对应的NioEventLoop中的队列里面，然后等其对应的NioEventLoop中的线程轮询读写事件时候，将其从队列里面取出来执行。

读操作：当从NioSocketChannel中读取数据时候并不是需要业务线程阻塞等待，而是等NioEventLoop中的IO轮询线程发现Selector上有数据就绪时，通过事件通知方式来通知业务数据已就绪，可以来读取并处理了。

每个NioSocketChannel对应的读写事件都是在其对应的NioEventLoop管理的单线程内执行，对同一个NioSocketChannel不存在并发读写，所以无需加锁处理。

使用Netty框架进行网络通信时，当我们发起I/O请求后会马上返回，而不会阻塞我们的业务调用线程；如果想要获取请求的响应结果，也不需要业务调用线程使用阻塞的方式来等待，而是当响应结果出来的时候，使用I/O线程异步通知业务的方式，所以在整个请求 -> 响应过程中业务线程不会由于阻塞等待而不能干其他事情。
