OSI七层+TCP/IP五层

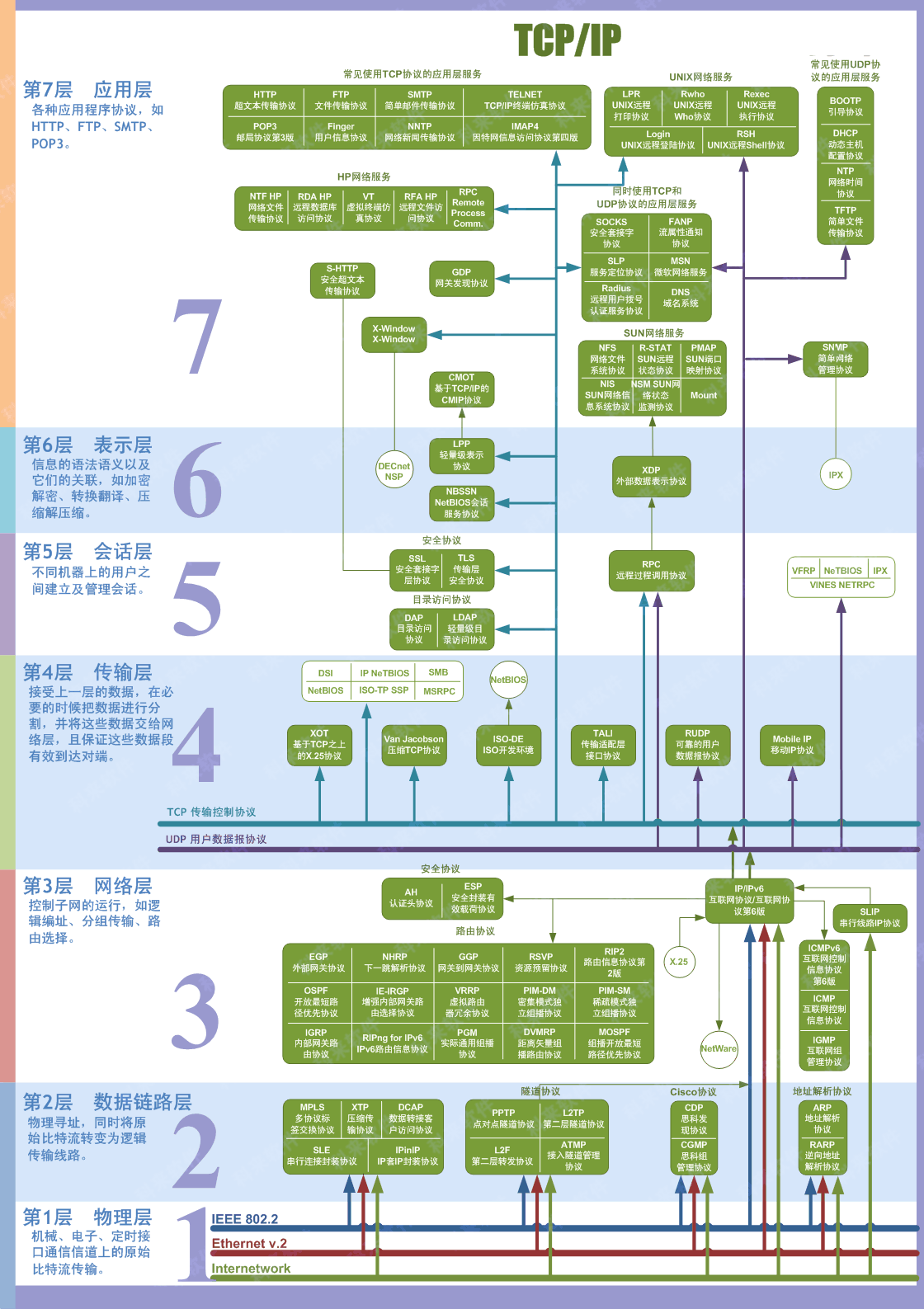

OSI七层模型

OSI中的层 功能 TCP/IP协议族

OSI七层模型	功能	协议	物理设备
应用层	文件传输，电子邮件、文件服务，虚拟终端	HTTP，MODBUS，TFTP，SNMP，FTP，SMTP，DNS，Telnet
表示层	数据加密/解密，数据格式化，代码转换	无
会话层	解除或建立与别的接点的联系	无
传输层	提供端对端的接口	TCP，UDP	四层交换机、也有工作在四层的路由器
网络层	为数据包选择路由	IP，ARP，RARP，OSPF，BGP，IGMP	路由器、三层交换机
数据链路层	传输有地址的帧以及错误检测功能	SLIP，CSLIP，PPP，MTU	网桥、二层交换机、网卡
物理层	以二进制数据形式在物理媒体上传输数据	ISO2110，IEEE802，IEEE802.2	中继器、集线器、双绞线

七层含义

第一层：物理层
规定通信设备的机械的、电气的、功能的和过程的特性，用以建立、维护和拆除物理链路连接。具体地讲，机械 特性规定了网络连接时所需接插件的规格尺寸、引脚数量和排列情况等；电气特性规定了在物理连接上传输bit流时线路上信号电平的大小、阻抗匹配、传输速率 距离限制等；功能特性是指对各个信号先分配确切的信号含义，即定义了DTE和DCE之间各个线路的功能；规程特性定义了利用信号线进行bit流传输的一组 操作规程，是指在物理连接的建立、维护、交换信息是，DTE和DCE双放在各电路上的动作系列。在这一层，数据的单位称为比特（bit）。属于物理层定义的典型规范代表包括：EIA/TIA RS-232、EIA/TIA RS-449、V.35、RJ-45等。

第二层：数据链路层
在物理层提供比特流服务的基础上，建立相邻结点之间的数据链路，通过差错控制提供数据帧（Frame）在信道上无差错的传输，并进行各电路上的动作系列。数据链路层在不可靠的物理介质上提供可靠的传输。该层的作用包括：物理地址寻址、数据的成帧、流量控制、数据的检错、重发等。在这一层，数据的单位称为帧（frame）。数据链路层协议的代表包括：SDLC、HDLC、PPP、STP、帧中继等。

第三层是网络层
在 计算机网络中进行通信的两个计算机之间可能会经过很多个数据链路，也可能还要经过很多通信子网。网络层的任务就是选择合适的网间路由和交换结点， 确保数据及时传送。网络层将数据链路层提供的帧组成数据包，包中封装有网络层包头，其中含有逻辑地址信息- -源站点和目的站点地址的网络地址。如 果你在谈论一个IP地址，那么你是在处理第3层的问题，这是“数据包”问题，而不是第2层的“帧”。IP是第3层问题的一部分，此外还有一些路由协议和地 址解析协议（ARP）。有关路由的一切事情都在这第3层处理。地址解析和路由是3层的重要目的。网络层还可以实现拥塞控制、网际互连等功能。在这一层，数据的单位称为数据包（packet）。网络层协议的代表包括：IP、IPX、RIP、OSPF等。

第四层是传输层
OSI下3层的主要任务是数据通信，上3层的任务是数据处理。而传输层（Transport Layer）是OSI模型的第4层。因此该层是通信子网和资源子网的接口和桥梁，起到承上启下的作用。

该层的主要任务是：向用户提供可靠的端到端的差错和流量控制，保证报文的正确传输。传输层的作用是向高层屏蔽下层数据通信的细节，即向用户透明地传送报文。该层常见的协议：TCP/IP中的TCP协议、Novell网络中的SPX协议和微软的NetBIOS/NetBEUI协议。

传输层提供会话层和网络层之间的传输服务，这种服务从会话层获得数据，并在必要时，对数据进行分割。然后，传输层将数据传递到网络层，并确保数据能正确无误地传送到网络层。因此，传输层负责提供两节点之间数据的可靠传送，当两节点的联系确定之后，传输层则负责监督工作。综上，传输层的主要功能如下：

1、传输连接管理：提供建立、维护和拆除传输连接的功能。传输层在网络层的基础上为高层提供“面向连接”和“面向无接连”的两种服务。

2、处理传输差错：提供可靠的“面向连接”（TCP）和不太可靠的“面向无连接”（UDP）的数据传输服务、差错控制和流量控制。在提供“面向连接”服务时，通过这一层传输的数据将由目标设备确认，如果在指定的时间内未收到确认信息，数据将被重发。

监控服务质量。

第五层是会话层
这一层也可以称为会晤层或对话层，在会话层及以上的高层次中，数据传送的单位不再另外命名，而是统称为报文。会话层不参与具体的传输，它提供包括访问验证和会话管理在内的建立和维护应用之间通信的机制。如服务器验证用户登录便是由会话层完成的。

第六层是表示层
这一层主要解决拥护信息的语法表示问题。它将欲交换的数据从适合于某一用户的抽象语法，转换为适合于OSI系统内部使用的传送语法。即提供格式化的表示和转换数据服务。数据的压缩和解压缩， 加密和解密等工作都由表示层负责。

第七层应用层
应用层为操作系统或网络应用程序提供访问网络服务的接口。应用层协议的代表包括：Telnet、FTP、HTTP、SNMP等。
