ifconfig命令结果详解

Wolai 目录

巨人肩膀：

• note/ifconfig.md at master · vikyd/note (github.com)

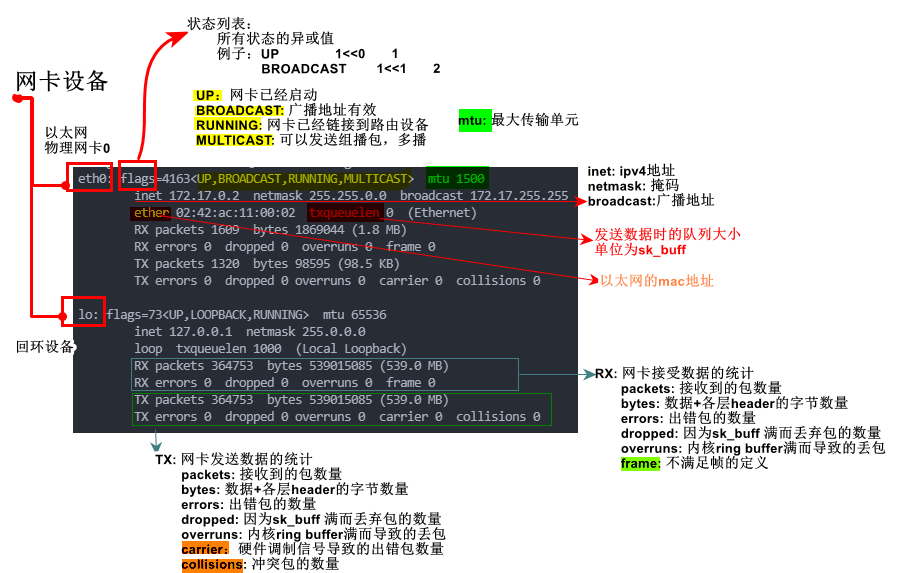

（一）总览

（二）Linux 收发网络数据的流程

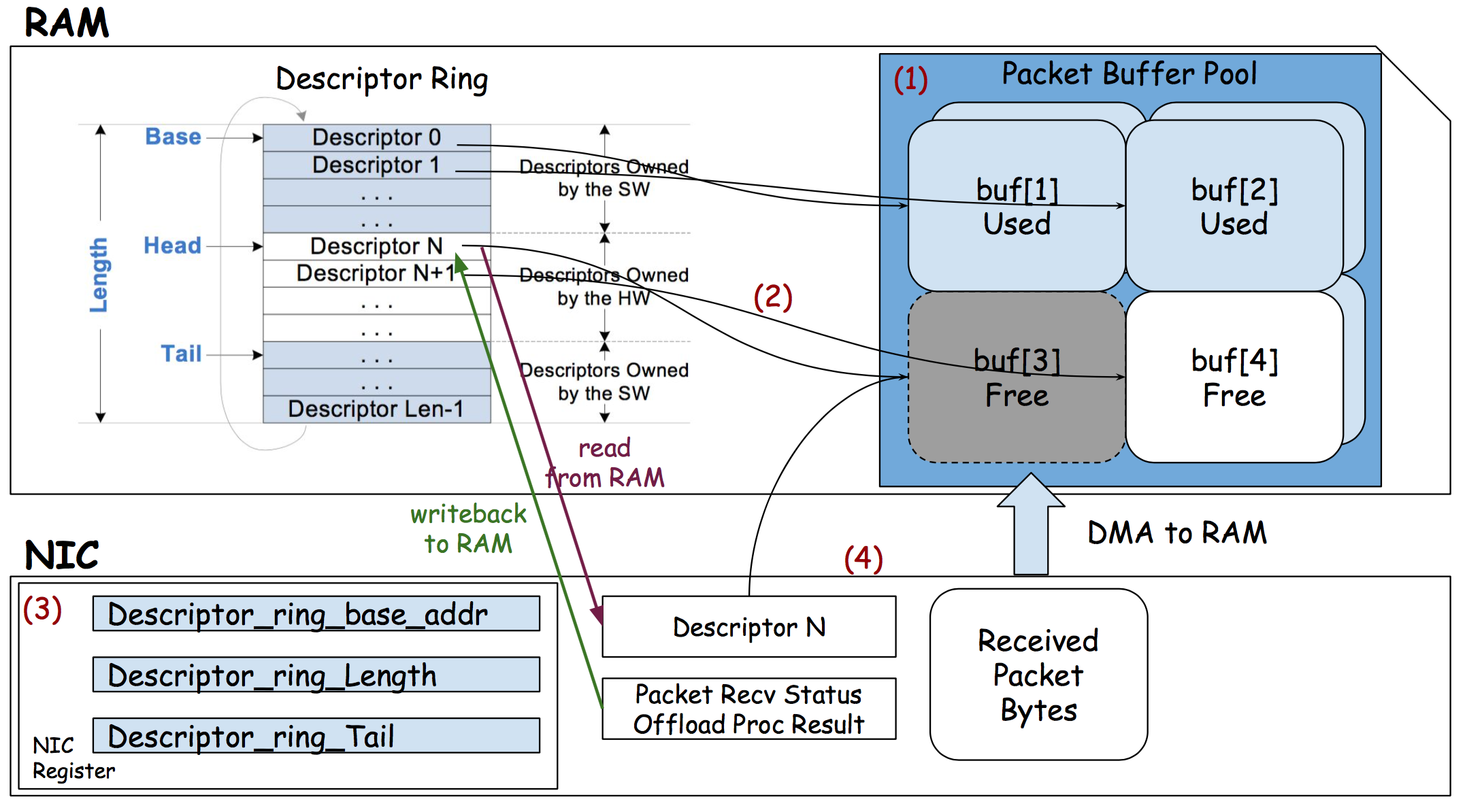

2.1 硬件接收数据流程

顺序	涉及部件	解释
1	外部网络	如家庭里的路由器
2	NIC	Network Interface Controller 网卡硬件本身
3	DMA	Direct Memory Access 直接内存访问，从硬件的内存复制到主机的内存
4	RMA，CPU	主机的内存和计算资源

2.2 软件接收数据流程

顺序	涉及部件	解释
1	网卡	接收读取外面的数据
2	Ring Buffer队列	Linux内存 、 FIFO队列，不存包数据，指向存数据的位置
3	Socket Buffer 区域	Linux内存、实际存储包数据的地方（数据链路层→传输层）
4	上层协议栈	用户层
5	用户空间	软件实际处理的地方

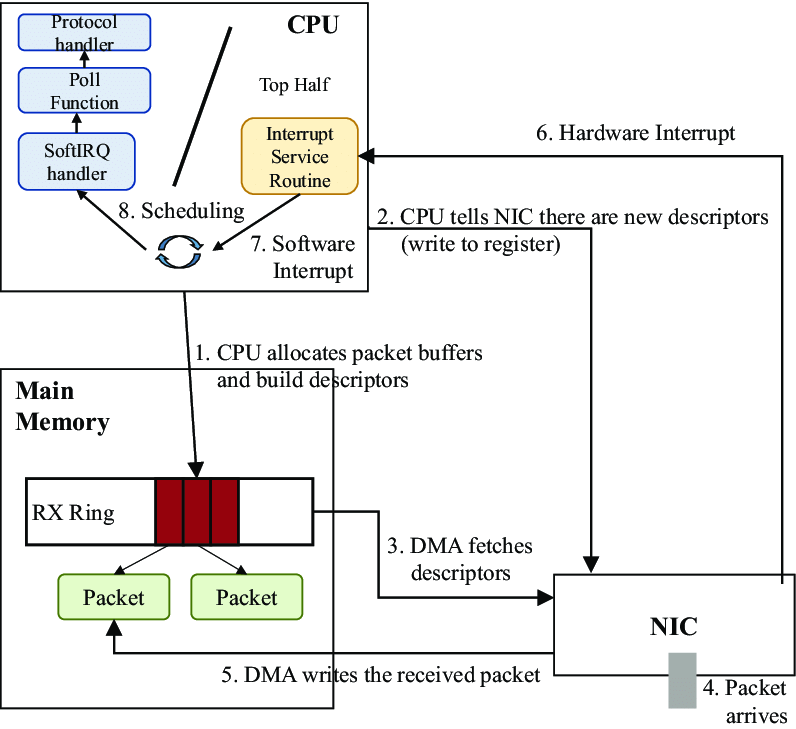

2.3 接收数据包的大致流程

1. CPU 在主内存接收环RX Ring中分配 packet buffers 并建立 描述符

2. CPU 告诉 NIC 有一个新的描述符（写入到寄存器中）

3. DMA从主内存中取描述符

4. 网络包到达NIC中

5. DMA将接收到的网络包写到主内存中的RX Ring

6. NIC发起硬件中断到CPU中

7. CPU上半部分中断处理硬件中断（例如复制数据包）

8. CPU 下半部分软中断

9. CPU 经过调度，SoftIRQ→Poll→Protocool

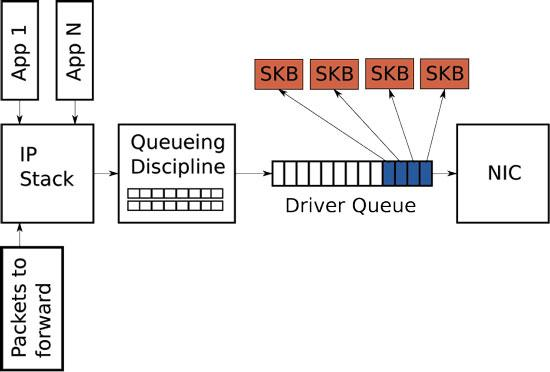

2.4 软件发送数据流程

顺序	涉及部件	解释
1	User Space	生成数据的地方
2	Queueing Discipline	队列规则，为了网络流量控制
3	Ring Buffer	Linux内存，FIFO队列，指向存数据的位置
4	Socket Buffer	Linux内存，实际存储数据的地方

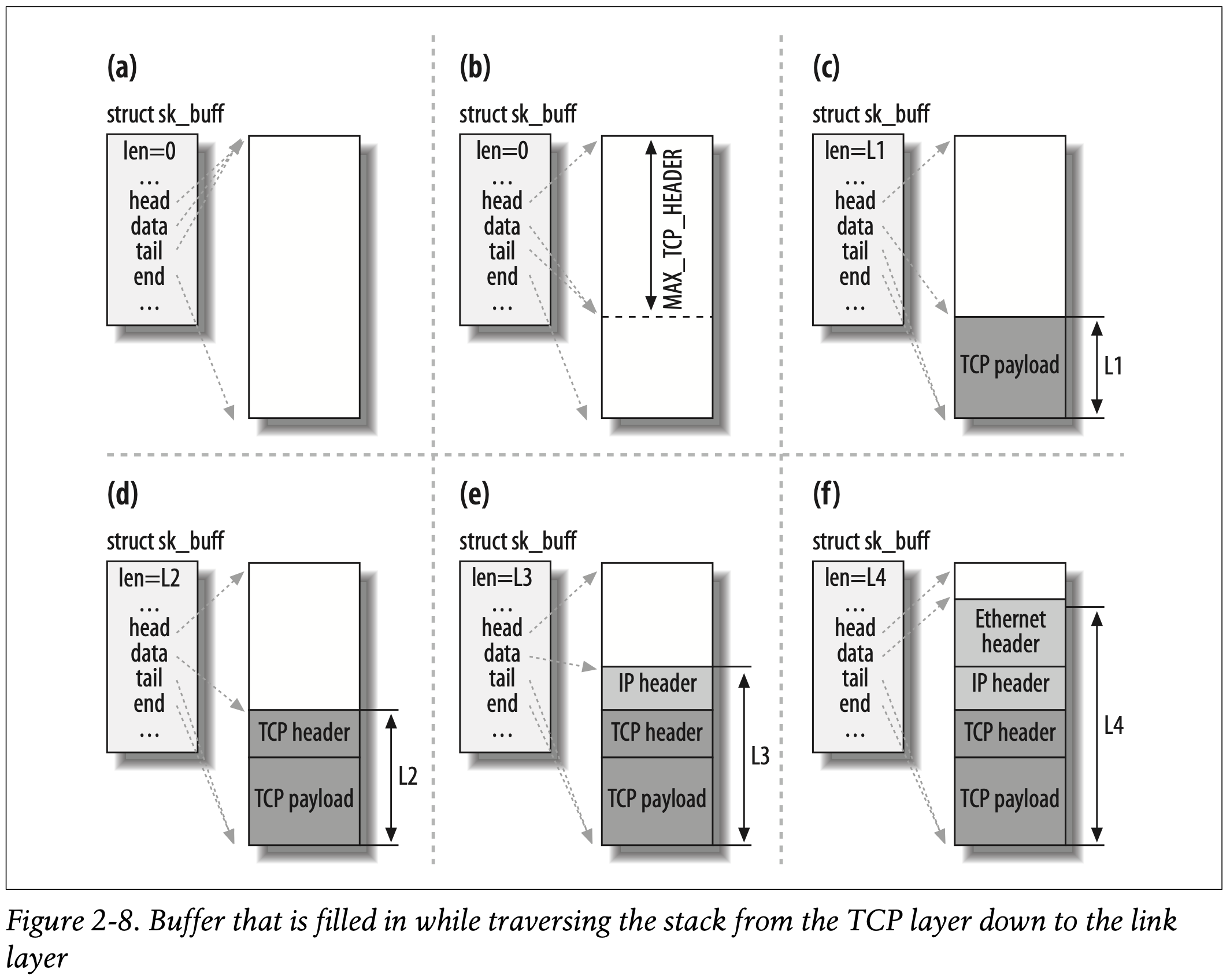

2.5 sk_buff解析

• 全称：socket Buffer

• 定义：include/linux/skbuff.h

• 特点：逐层解析
