大家好，这里是程序员杰克。一名平平无奇的嵌入式软件工程师。
上一篇主要是对Xilinx 官方对AXI协议的一些内容描述进行了介绍，本篇开始，AXI4的三种总线的时序以及相关特性进行总结分享。本篇结合Xilinx提供的模板对AXI4_Lite总线进行总结。
下面正式进入本章推送的内容。
01 AXI4_Lite介绍
AXI4_Lite总线协议是轻量化的AXI4总线，最关键的特性如下：
- 不支持突发传输(burst length为1)
- 仅支持32bit/64bit的数据位宽传输
- 所有的访问都是不可修改、不可缓存
- 不支持独占访问
- 适用于寄存器简单的访问场合
AXI_Lite接口信号

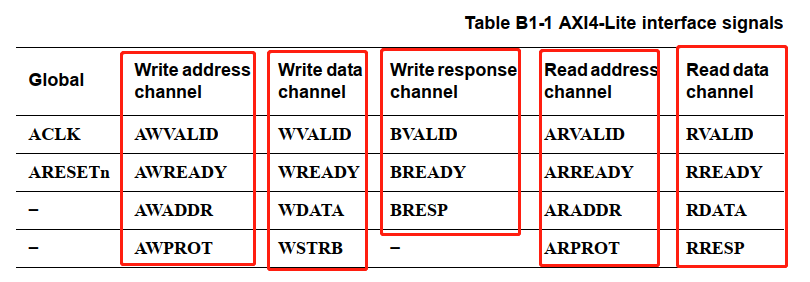

AXI4-Lite总线有5个独立的通道：读地址通道、写地址通道、读数据通道、写数据通道、写响应通道；各通道的接口信号如下图所示：
特别说明：
对于5个通道而言，每个通道的信号是独立的。即是写地址、写数据、读数据等通道时可以同时进行的。一定要理解"独立"这个词，对于后续理解/编写时序特别重要。
02 AXI4_Lite读写事务接口说明
对于AXI4、AXI4-Lite而言，关键是地址和数据。对于地址和数据有效而言，取决于各通道的握手机制(xVALID、xREADY)，以此为依据对时序进行分析。
写事务(Write transaction)
对于Xilinx官方提供AXI4_Lite总线模板，一次写传输事务逻辑如下：
- Master将AWVALID、WVALID、BREADY置有效，等待握手和响应
- Slave检测到AWVALID、WVALID信号同时有效时获取AWADDR，在下一个时钟上升沿将AWREADY、WREADY置有效，同时数据开始传输
- Slave返回BRESP响应信息以及BVALID置有效

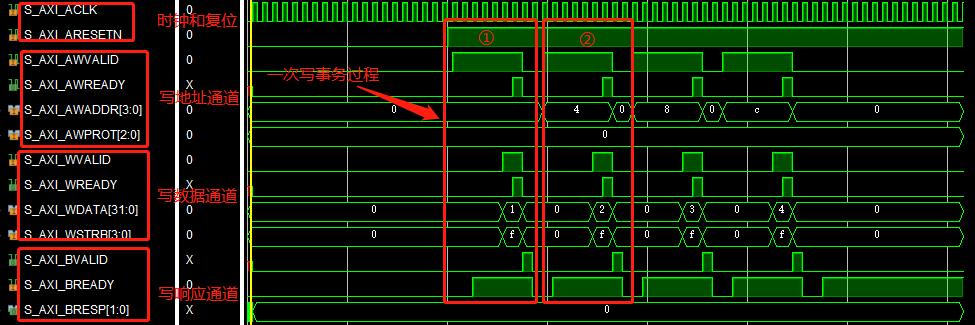

以下按照AXI4-Lite_master、AXI4-Lite_slave的顺序对AXI_Lite的逻辑实现进行说明，写事务逻辑仿真如下图：
-
AXI4-Lite_master写事务逻辑信号
AXI4-Lite_master控制的信号如下表：
| 信号 | 所属通道 | 说明 |
| AWVALID | 写地址通道 | 地址有效信号 |
| AWADDR | 写地址 | |
| AWPROT | 写保护类型，表示一次传输的特权、安全等级 | |
| WVALID | 写数据通道 | 写有效信号 |
| WDATA | 写数据(32bit/64bit) | |
| WSTRB | WDATA字节有效信号 | |
| BREADY | 写响应通道 | Ready信号，表明主机可以接收写响应信号 |
-
AXI4-Lite_slave写事务逻辑信号
AXI4-Lite_slave控制的信号如下表：
| 信号 | 所属通道 | 说明 |
| AWREADY | 写地址通道 | 地址有效信号 |
| WREADY | 写数据通道 | 写有效信号 |
| BVALID | 写响应通道 | Ready信号，表明主机可以接收写响应信号 |
| BRESP | 写响应，表明写传输的状态 |
读事务(Read transaction)

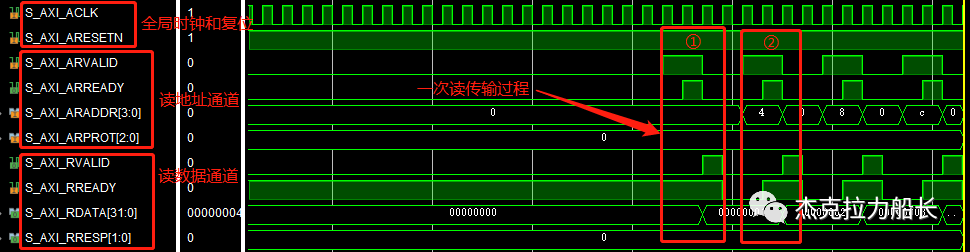

对于Xilinx官方提供AXI4_Lite总线模板，读事务逻辑仿真如下图：
-
AXI4-Lite_master读事务逻辑信号
AXI4-Lite_master控制的信号如下表：
| 信号 | 所属通道 | 说明 |
| ARVALID | 读地址通道 | 地址有效信号 |
| ARADDR | 读地址 | |
| ARPROT | 保护类型，表示一次传输的特权、安全等级 | |
| RREADY | 读数据通道 | 读READY信号，表明主机可以接收从机返回的数据 |
-
AXI4-Lite_slave读事务逻辑信号
AXI4-Lite_slave控制的信号如下表：
| ARREADY | 读地址通道 | 可读信号 |
| RVALID | 读地址通道 | 读有效信号 |
| RDATA | 读数据通道 | 读数据(32bit/64bit) |
| RRESP | 读响应，表明读传输的状态 |
03 文章总结
鉴于公众号文章篇幅不宜过长，本文仅是对AXI_Lite的特性以及读写事务的接口进行说明，AXI_lite模板(master/slave)代码的分析便只能在下一篇推送进行分享。
参考文档:
《ug761_axi_reference_guide.pdf》
《UG1037-Vivado-AXI Reference Guide.pdf》
《IHI0022E_amba_axi_and_ace_protocol_spec.pdf》
