＜硬件设计＞运放+三极管组成的恒流源VI电路设计与分析

原创 已于 2024-12-06 18:18:47 修改 · 1w 阅读 · 138 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#嵌入式硬件

于 2023-09-19 20:41:32 首次发布
本文介绍了运放的虚短和虚断原理，详细分析了简单恒流源电路及VI电路的工作机制，并通过实例展示了如何利用运放和三极管/MOS管构建恒流源，以及其在不同领域的应用。

目录

01 原理介绍&描述

运放的虚短和虚断

02 恒流源描述&分析

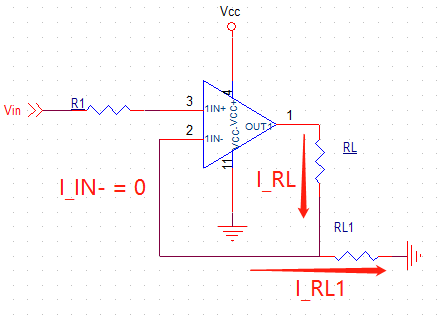

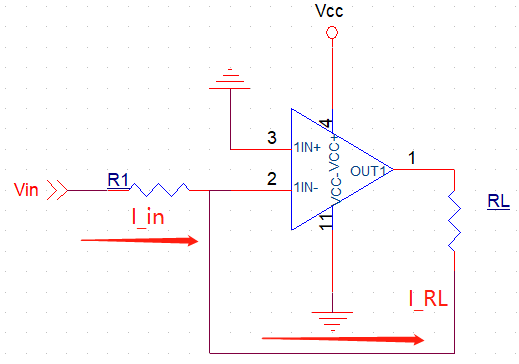

简单恒流源电路

简单恒流源电路描述

恒流源电路分析

恒流源VI电路

恒流源VI电路描述

恒流源VI电路分析

恒流源应用场景

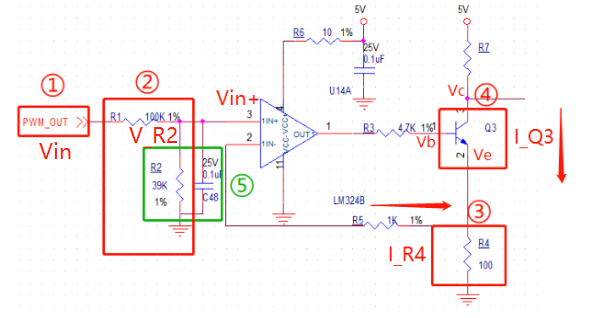

03 恒流源VI电路示例

示例原理图&描述

恒流原理分析

恒流原理

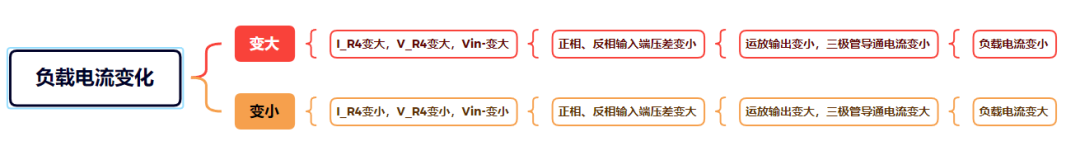

恒流调节过程

04 文章总结

大家好，这里是程序员杰克。一名平平无奇的嵌入式软件工程师。

最近，杰克又开始不务正业，继续学习起了硬件电路的设计。本篇推文主要内容包括：运放的虚短和虚断描述、简单恒流源电路分析。最后通过一个由三极管/mos管、运算放大器组成的恒流源VI电路示例来演示实际的设计过程。

下面正式进入本章推送的内容。

01 原理介绍&描述

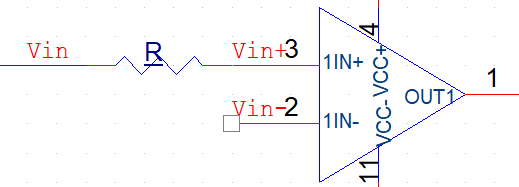

运放的虚短和虚断


特征 描述
虚短

当运放工作在线性放大区时，认为同相输入端和反相输入端短路。有：Vin+ = Vin-；

个人理解：放大器引脚IN+与IN-连接成一根导线
虚断

当运放工作在线性放大区时，认为同相输入端、反相输入端都与运放断路，即没有电流流入运放。有Vin = Vin+，I+ = 0，I- = 0；

个人理解：放大器引脚IN+、IN-引脚与PCB的连线断开

02 恒流源描述&分析

简单恒流源电路

  • 简单恒流源电路描述

恒流源电路在硬件电路设计和工程领域中具有广泛的应用。那么什么是恒流源呢？恒流源的定义：“恒流源是一个可向负载提供恒定电流，
