XNOR-Net: ImageNet Classification Using Binary Convolutional Neural Networks 论文笔记

0 摘要

    我们针对标准卷积神经网络提出了两种有效的近似网络：二元权重网络和XNOR网络。二元权重网络中，卷积核用两个值来近似表示，从而节省32倍的存储空间。在XNOR网络中，卷积核和卷积层输入都是用两个值（1和-1）表示的。 XNOR网络主要使用二元运算进行卷积运算。这使得卷积操作速度提高了58倍，节省了32倍的内存。 XNOR网络实现了在CPU（而不是GPU）上实时运行最先进网络的可能。我们的二元权值网络简单，准确，高效，并且能够处理具有挑战性的视觉任务。我们在ImageNet分类任务上评估我们的方法。 AlexNet二元权值版本的分类准确性与全精度AlexNet相同。我们将我们的方法与最近的网络二值化方法BinaryConnect和BinaryNets进行比较，并且在ImageNet上以大幅优势胜过这些方法，超过了top-1 16％的精度。

1 引言

    深度神经网络在计算机视觉领域，语音识别领域都显示了很好的性能。在计算机视觉领域，最出名的是卷积神经网络。AlexNet，VGG，GoogLeNet，ResNet用于物体分类；RCNN，Fast RCNN，Faster RCNN用于物体检测。
    卷积神经网络在物体识别和检测领域展现了其可靠的性能，已经被用于现实世界的应用中。同时，虚拟现实（VR），增强现实（AR ）以及智能可穿戴设备等方面也正在发生有趣的进步。将这两件作品结合在一起，我们认为现在是在智能便携设备上安装最先进识别系统的最佳时机。 但是，基于CNN的识别系统需要大量的内存和计算资源。 虽然它们在基于GPU的机器上运行良好，但它们通常不适用于手机和嵌入式电子设备等较小的设备。
    例如，AlexNet具有61M参数（249MB内存）并且需要执行1.5B高精度操作来分类一个图像。 对于更深的CNN，这些数字甚至更高，例如VGG（参见第4.1节）。 存储这些参数很快就会超过手机等小型设备的有限内存容量，电池电量和计算能力。
    在本文中，我们介绍一种简单，高效，准确的网络来近似卷积神经网络。近似的方法是通过对卷积神经网络中的权值，甚至中间层的表达，进行二值化。 我们的二值化方法旨在使用二元运算找到卷积的最佳近似值。我们证明，我们对神经网络进行二值化的方式在ImageNet分类的准确度与标准全精度网络一致，但是需要的内存更少和浮点运算也更少。
    我们研究两个近似网络：具有二元权重的网络和XNOR网络。 在二元权重网络中，所有权重值都用两个值近似。 与全精度权重的网络相比，二元权重网络更小（大约压缩了32倍）。另外，当权重值都用两个值近似时，卷积可以仅通过加法和减法来计算（无乘法），从而加快运算速度（大约提高2倍）。 将大型CNN进行二值化近似可以适用于小型便携式设备，同时保持相同的准确性（请参阅第4.1节和第4.2节）。
    更进一步，我们提出了XNOR网络，其中卷积层、全连接层的权重以及网络的输入都进行二值化。 二值化的权重和二值化的输入可以有效地实现卷积运算。如果卷积运算的所有操作数都是二值（1和-1）的，那么可以通过XNOR（异或非门）和位计数操作来估计卷积。XNOR-Nets可以精确地近似CNN，同时在CPU中提高58倍计算速度。 这意味着，XNOR-Nets可以在内存小和无GPU的设备中实现实时前向计算（XNOR-Net中的前向计算可以在CPU上非常高效地完成）。
    本文是第一次尝试在像ImageNet这样的大规模数据集上对二值神经网络进行评估。 我们的实验结果表明，我们提出的卷积神经网络二值化方法在ImageNet挑战ILSVRC2012中的top-1图像分类方面优于Binarynet方法，并且有大幅度的提高（16.3％）。 我们的贡献有两方面：
首先，我们介绍了卷积神经网络中权值二值化的方法，并展示了我们的解决方案与最先进的解决方案相比的优势。
其次，我们引入XNOR-Nets，一种具有二值权重和二值输入的深度神经网络模型，并且实验表明XNOR-Nets可以获得与全精度网络相似的分类准确性，但是更高效。

2 相关工作

    深度神经网络往往参数过多，会造成参数冗余。这会导致内存和计算资源的浪费。已有一些方法来解决这个问题，使得训练和前向计算更有效。
Shallow Networks浅层网络： 用更浅的网络来表示训练好的网络。很多时候，神经网络会存在冗余的参数和层数，这个方法通过使用更浅的网络，达到相同的效果，减少参数加快计算。
Compressing pre-trained networks压缩训练好的模型： Deep Compression就是这样的方法。通过对模型参数进行剪枝，量化，哈夫曼编码等技巧，能够压缩模型。
Designing compact layers设计更简洁层: Residual layers就是一种压缩的手段。
Quantizing parameters量化参数： 目前浮点数通常使用32bit表示，量化可以用更少的位数来表示参数，但是会损失一定精度。
Network binarization网络二值化： 二值化是将网络完全使用+1, -1来表示，这样就可以用1bit来表示网络。Binary Weight Network 和XNOR-Net都是二值化的网络。网络二值化后，卷积可以表示为简单的加法减法，且可以大大减小计算时间。

3 二值化卷积网络

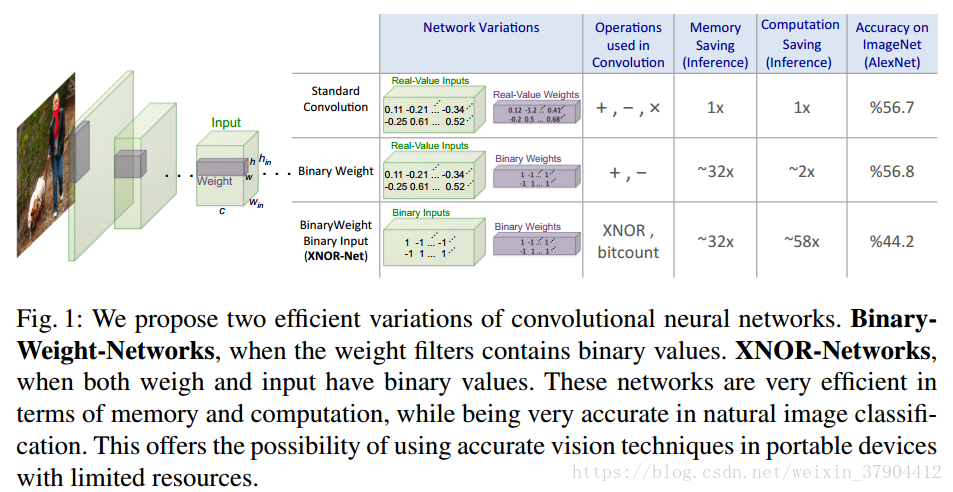

    图1简单列出了二值化的两种网络和标准的卷积网络的差别。

3.1 Binary-Weight-Networks

    Binary-weights的目的是将权重W的值都用二值表示，也就是W的值要么是-1，要么是1。这个替代过程贯穿整个forward和backward过程，但是在更新参数时候还是采用原来的权重W，主要是因为梯度的量级通常很小，直接对B进行更新时，求导后值为0，造成梯度消失；而且更新参数需要的精度比较高。

    一个卷积层的操作可以用$I*W$表示，$I$表示输入，维度是$c \times w_{in} \times h_{in}$，$W$表示卷积核（或者叫权重），维度是$c \times w \times h$。那么当我用二值卷积核$B$以及一个尺度参数$\alpha$代替原来的卷积核$W$（即，$W \approx \alpha B$），那么就可以得到下面这个式子： $I*W \approx (I \bigoplus B) \alpha$

    其中，$\bigoplus$表示没有乘法的卷积计算；$\alpha$默认是个正数，$\alpha$和$B$是相对的，因为如果$\alpha$和$B$都取相反数的话，二者相乘的结果不变。前面的$B$和$W$表示某一层的卷积操作的写法，因为每一层卷积都包含多个卷积核，因此如果具体到某一层的某个卷积操作，则可以用下面这个式子表示：$W_{lk} \approx A_{lk}B_{lk}$。其中，$\alpha = A_{lk}$；下标$lk$表示第$l$层的第$k$个卷积核。

    既然我们希望用一个尺度参数$\alpha$和二值矩阵$B$来代替原来的权重$W$，那么肯定希望前者能尽可能等于后者，于是就有了下面的优化目标函数，也就是希望下面这个式子中的$J$越小越好，这种情况下的$\alpha$和$B$就是我们需要的。另外这里将矩阵$W$和$B$变换成向量，也就是$W$和$B$的维度是$1 \times n$，这里 n=c×w
