Hi，今天我们来聊一聊单片机的自动下载电路，相信大家都见过不少这个下载电路，但为什么这么接，大家有去了解过吗？

本节课我就根据自己平时积累的经验以及网上查阅的资料来聊一聊，大家有不同的看法也可以在评论区留言讨论。

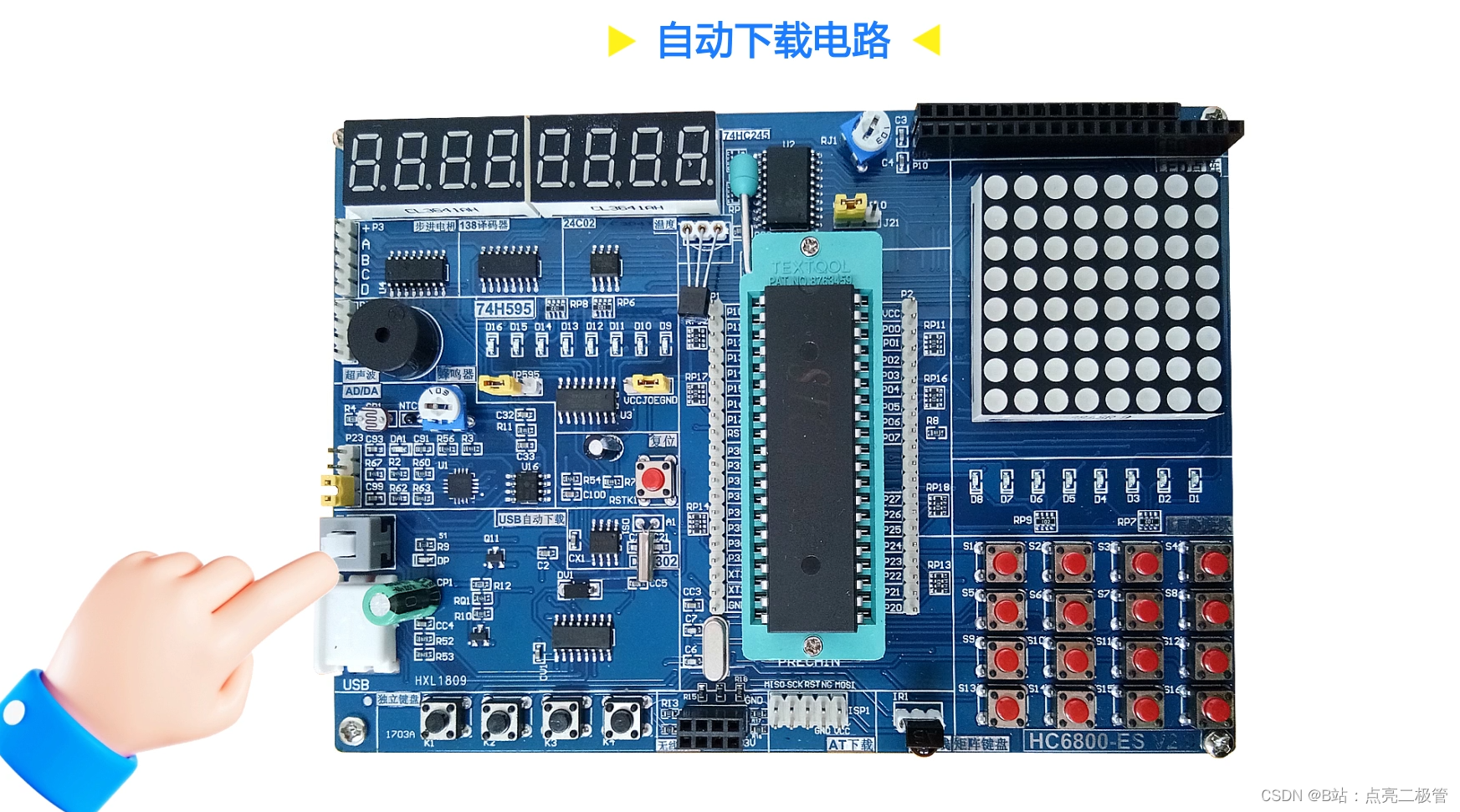

之前学习51单片机时，程序是需要通过电源开关重新打开冷启动来烧录进去的，现在学习了自动下载电路，就可以简化烧录程序的流程。

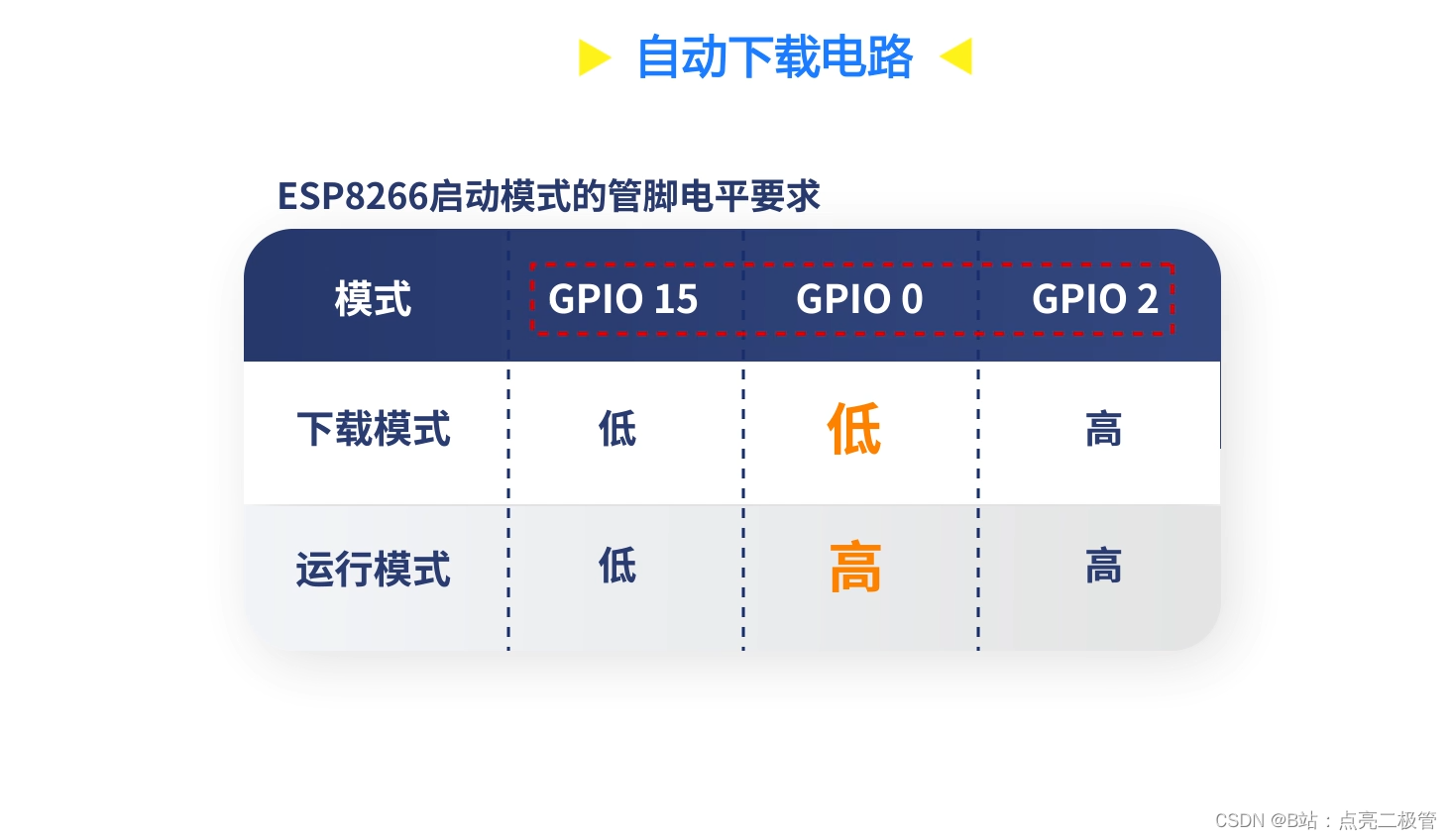

下面我们拿ESP8266自动下载来分析，来看下启动模式的管脚电平要求，

这里的GPIO引脚是8266上面的，高低指的是高低电平，还有下载和运行两种模式。

更详细来说就是，

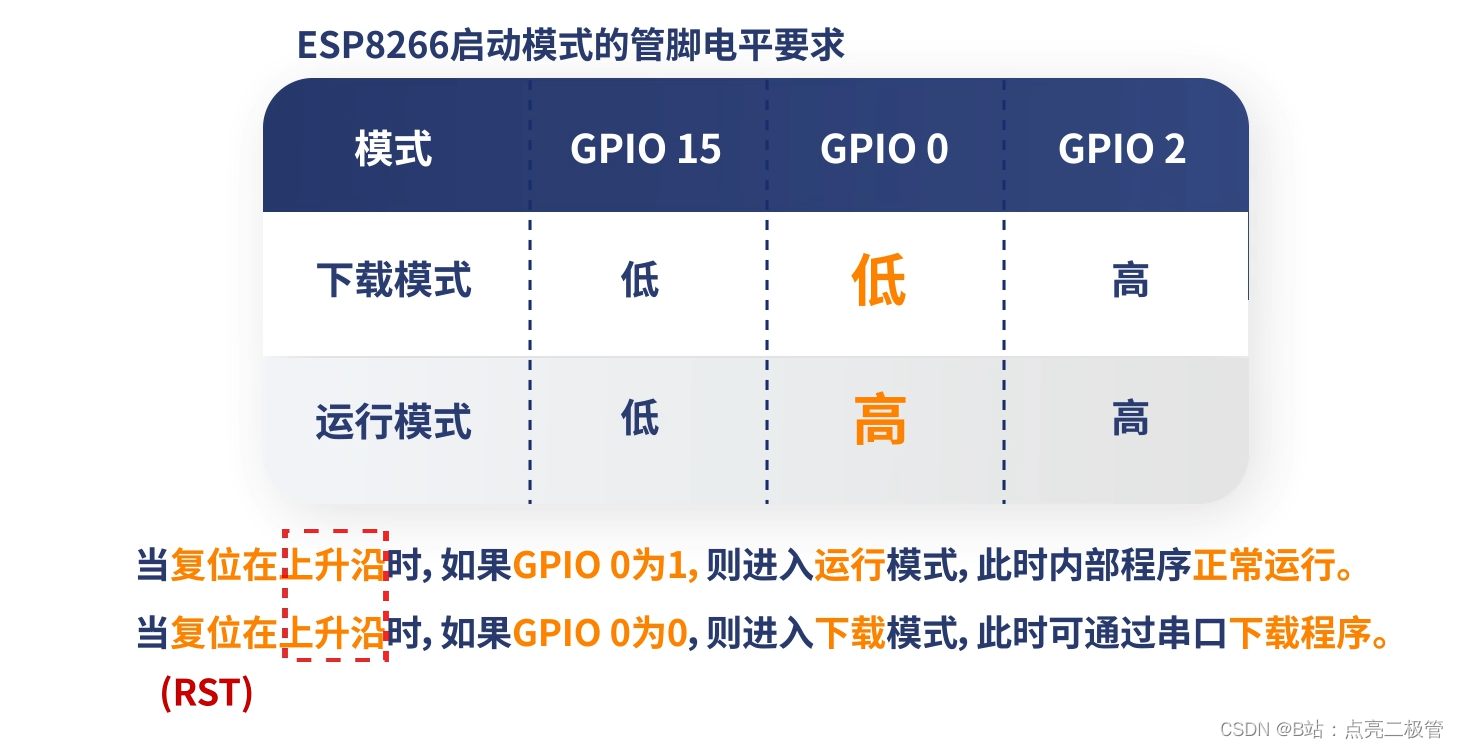

当复位在上升沿时，如果GPIO 0为1，则进入运行模式，此时内部程序正常运行，

当复位在上升沿时，如果GPIO 0为0，则进入下载模式，此时可通过串口下载程序。

这里的复位是指RST，上升沿这块我们一会在讲。

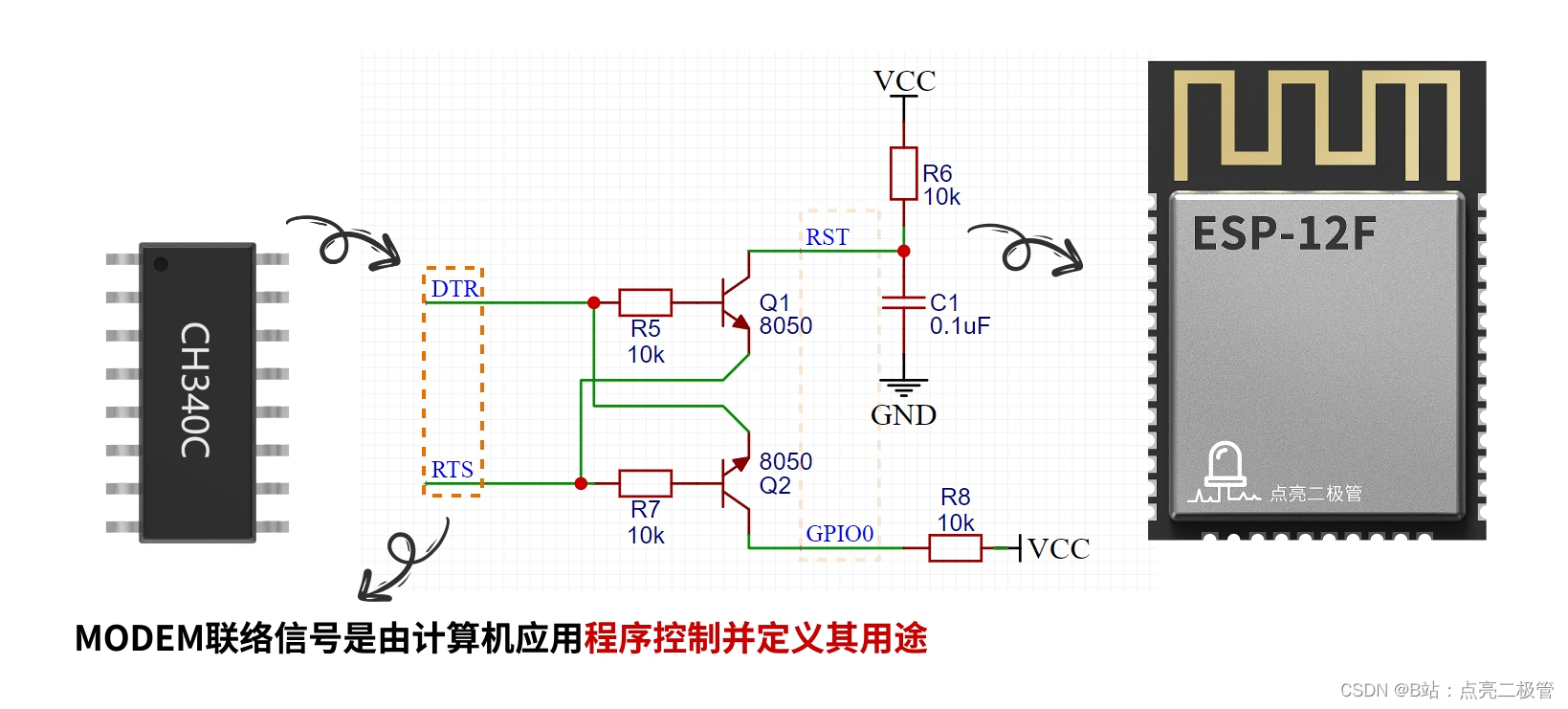

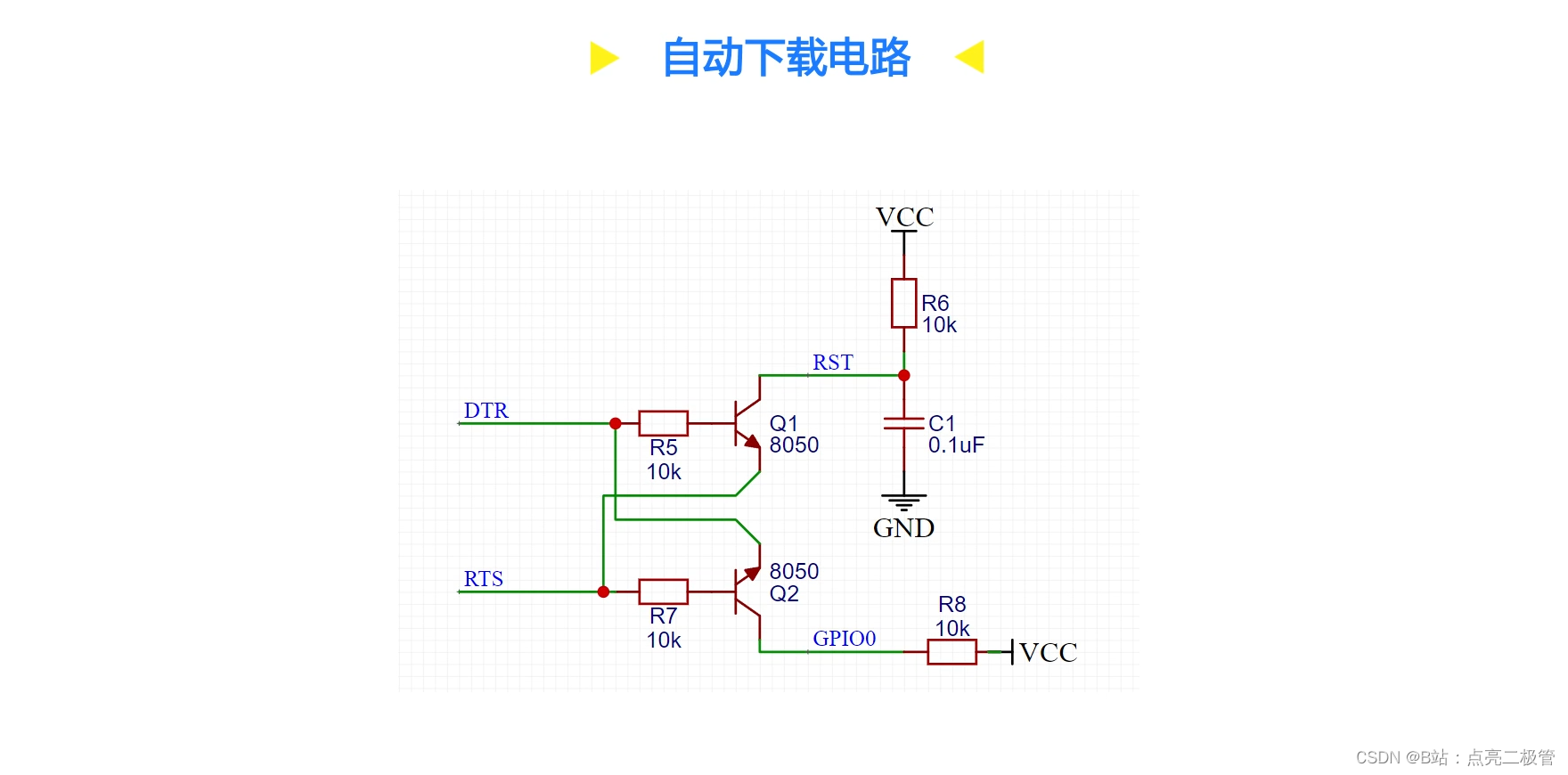

我们回到自动下载电路，其中DTR，RTS是上节课将CH340C中的两个引脚，这两个MODEM联络信号是由计算机应用程序控制并定义其用途，RST,GPIO0是8266上的两个引脚，

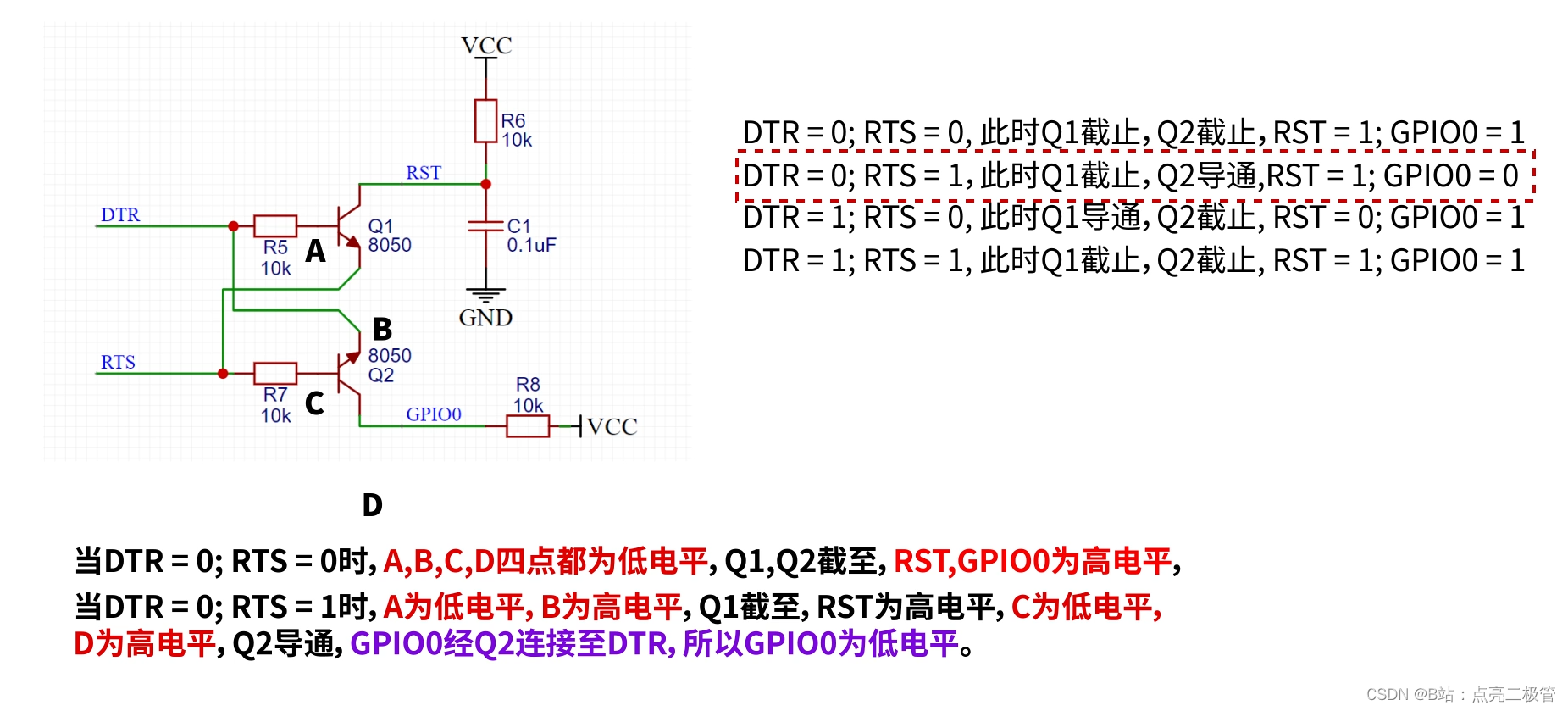

紧接着我们来看下这4行，我来带大家分析下1，2两行，剩下2行大家可以尝试分析下，这里的1，0代表高低电平。

DTR = 0; RTS = 0, 此时Q1截止，Q2截止，RST = 1; GPIO0 = 1

DTR = 0; RTS = 1，此时Q1截止，Q2导通,RST = 1; GPIO0 = 0

DTR = 1; RTS = 0, 此时Q1导通，Q2截止, RST = 0; GPIO0 = 1

DTR = 1; RTS = 1, 此时Q1截止，Q2截止, RST = 1; GPIO0 = 1

当DTR = 0; RTS = 0时，A,B,C,D四点都为低电平，Q1,Q2截至，RST,GPIO0为高电平，

当DTR = 0; RTS = 1时，A为低电平，B为高电平，Q1截至，RST为高电平，C为低电平，D为高电平，Q2导通，GPIO0经Q2连接至DTR，所以GPIO0为低电平。

了解了以上内容，我们接着往下看，

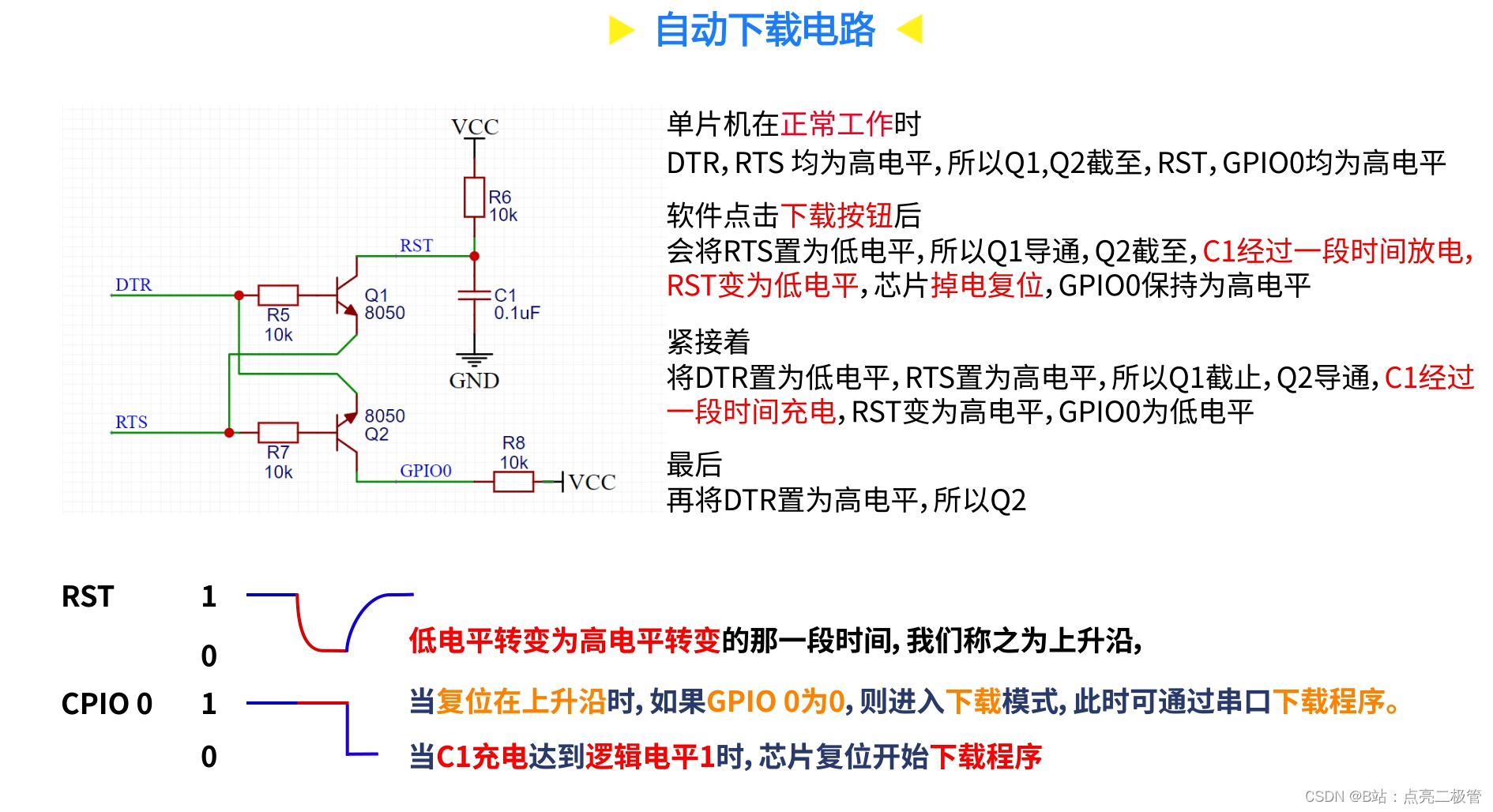

单片机在正常工作时，DTR，RTS 均为高电平，所以Q1截至，RST，GPIO0均为高电平。

当软件下发点击下载按钮后，会将RTS置为低电平，所以Q1导通，Q2截至，C1经过一段时间放电，RST变为低电平，芯片掉电复位，GPIO0保持为高电平，

紧接着将DTR置为低电平，RTS置为高电平，所以Q1截止，Q2导通，C1经过一段时间充电，RST变为高电平，GPIO0为低电平，这里我们需要注意下，RTS由低电平转变为高电平转变的那一段时间，我们称之为上升沿，

回想到前面有一句话，

当复位在上升沿时，如果GPIO 0为0，则进入下载模式，此时可通过串口下载程序，

上面的两个条件我们都达到了，一个是在复位上升沿时，一个是GPIO 0为0，所以进入了下载模式，当C1充电达到逻辑电平1时，芯片复位开始下载程序，

最后再将DTR置为高电平，所以Q2截至，GPIO0为高电平，进入运行模式。

以上就是本节课的内容，大家有不同的看法也可以在评论区留言讨论，相互学习。
