项目功能介绍

我做的这个功能是一个国网AR眼镜的检修项目，项目中需要使用UI标定机房机柜大小，依附于机柜。从而可视化展示机柜的信息。

项目的开发环境

我这个项目依托的软件与硬件分别是Unity2017、高通AR、影创ACTION ONE。

解决思路的构想

国网机房的机柜高2.3M,宽度大概有0.8m ，我需要将Unity中的Canvas做成世界坐标，并且标定宽高都是2.3M 0.8M，Unity中一个Cube的大小正好是1M，所以我需要将Canvas的缩放比值到一个Cube的大小。需要将Canvas的比值都缩放到0.001。

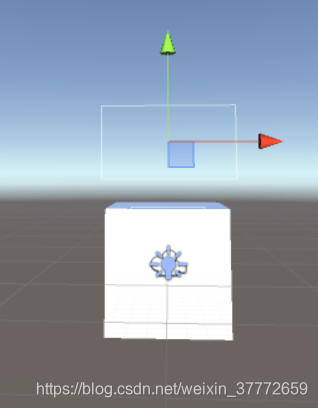

效果图如下：

所以我将UGUI的Canvas 画布 width height 分别设置为800
2300。我图片的比例不是很对是因为透视问题，大家可以在Unity实际操作一下。
另外链接一个UGUIwidth与Unity单位的对应问题。
Unity游戏画面的像素与单位关系
总述
经过上面的操作，我在AR眼镜发布出来，通过高通识别，比例基本是OK的
