AI（Adobe）软件怎样绘制一条中心线？

答：使用虚线功能设置。4-2-1-2（pt）即：长4-空2-短1-空2

想在 AI 软件（如 Adobe Illustrator）中绘制一条中间带短划线的“中心线”样式，即我们通常在工程图或技术图纸中常见的 虚线形式的中心线，中间是短划线（或点划线）。

下面是详细步骤：

---

✅ Illustrator 中绘制中心线（带短划线）

步骤一：绘制线条

1. 选择工具栏中的 线段工具（Line Segment Tool），快捷键是 \。

2. 按住 Shift 绘制一条水平或垂直直线（保持直线）。

---

步骤二：设置为中心线样式（短划线/点划线）

1. 选中线条。

2. 打开 描边（Stroke）面板：

   • 路径：窗口 > 描边（Window > Stroke） 或 Ctrl + F10

3. 勾选 虚线（Dashed Line） 选项。

4. 设置短划线样式，例如：

   Dash: 4 pt   Gap: 2 pt   Dash: 1 pt   Gap: 2 pt


   这样的设置会形成：长划线 - 间隔 - 短划线 - 间隔，形成类似于中心线的点划线样式。

---

步骤三（可选）：将其设置为样式或图层

• 可以将该线条放入一个单独图层，命名为 “Centerlines”。

• 或将该样式保存为图形样式，方便后续快速使用。

---

🔁 示例设置参考

Dash	Gap	Dash	Gap	效果
6	3	2	3	长-短-长-短
4	2	1	2	短点划线
2	2			均匀短虚线

---

如果你想让线条看起来 像工程图中的中心线（—— · —— · ——），推荐使用设置：
dash: 6 pt, gap: 2 pt, dash: 1 pt, gap: 2 pt

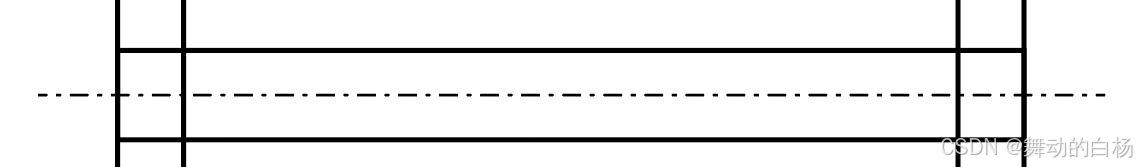

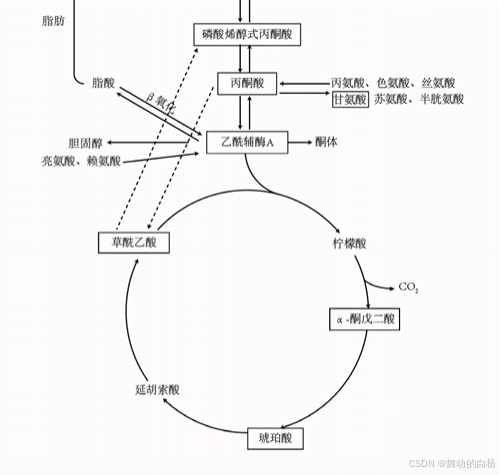

结果如下图所示
