NGUI2D3D屏幕适应

现在用unity做项目 90%都是用NGUI，并且我个人觉得NGUI应该算是比较成熟的UI插件，虽然他也存在很多问题，但是至少这么多游戏都在用，它目前是能hold住的，嘿嘿。 这篇文章说说我现在是怎么自适应UI 和 3D 游戏的。。

1.获取屏幕的宽高

Screen.width  Screen.height 可以回去设备屏幕的宽高，但是它并不是NGUI的宽高。比如你想做一个全屏的UISprite 。

这样的代码是错误的。

sprite.width = Screen.width ;

sprite.height =  Screen.height

正确的方法应该是：

C#

1 2 3 4 5 6 7 8

UIRoot root = GameObject . FindObjectOfType < UIRoot > ( ) ; if ( root != null ) { float s = ( float ) root . activeHeight / Screen . height ; int height =    Mathf . CeilToInt ( Screen . height * s ) ; int width = Mathf . CeilToInt ( Screen . width * s ) ; Debug . Log ( "height = " + height ) ; Debug . Log ( "width = " + width ) ; }

 我建议在项目中你可以封装两个只读的方法来获取NGUI 的宽和高。

2.自适应NGUI屏幕

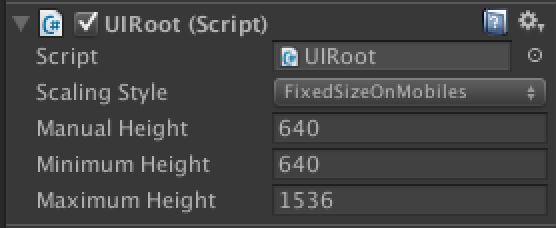

在Hierarchy视图中选择UI Root (2D)然后在Inspector视图中、

Scaling Style :如果是手机游戏的就选择FixedSizeOnMobiles，它的意思就是开启UI整体缩放的支持。

Manual Height：这个属性就比较重要的，因为我们的自适应屏幕，原理就是根据Screen.width 和Screen.height来动态的计算它的实际高度，动态的修改这个值。

Min/Max inum Height：这就是支持的最大高度，和最小高度一般都是 640 到 1536。

开始做UI的时候就需要定制游戏主版本的屏幕分辨率，我定的分辨率是960X640，所以我屏幕的实际高度是640 。那么在Manual Height的参数我就需要写640.

如下图所示，我在960X640的屏幕上布置了我的简单界面。

我举个典型的例子，这时候我把屏幕分辨率改成1024X768. 因为960X640 是3:2的屏幕，而1024X768是4:3的屏幕。所以屏幕就会变成那面这个样子。

然后，我们就需要来修改Manual Height这个参数，如果是1024X760的分辨率，那么此时它的Maunal Height应该是720。

在看看，如下图所示，界面整体布局居中显示了。但是布局的位置是没有发生任何改变的。

我个人觉得根本就是没有完美自适应的方法。除非你可以接收屏幕上的某些元素被拉伸变形。。 如上图所示，在这里我们只需要把背景的白框拉伸成屏幕的宽高即可。

说了半天就是一个简单的数学算法，根据布置UI时的分辨率，加上现在屏幕的分辨率根据这两个参数，动态的计算出现在manualHeight的高度。

我在Unity圣典上已经看到有人写了这个算法。

http://game.ceeger.com/forum/read.php?tid=9230&ds=1

找一个合适的地方调用一下如下方法。 960 /640换成你布置屏幕时的宽高即可。

C#

1 2 3 4 5 6 7 8 9 10 11 12 13

static private void AdaptiveUI ( ) { int ManualWidth = 960 ; int ManualHeight = 640 ; UIRoot uiRoot = GameObject . FindObjectOfType < UIRoot > ( ) ; if ( uiRoot != null ) { if ( System . Convert . ToSingle ( Screen . height ) / Screen . width > System . Convert . ToSingle ( ManualHeight ) / ManualWidth ) uiRoot . manualHeight = Mathf . RoundToInt ( System . Convert . ToSingle ( ManualWidth ) / Screen . width * Screen . height ) ; else uiRoot . manualHeight = ManualHeight ; } }

 UI整体布局 “居中” 并不是一个好的处理办法，这时候就需要策划人员的头脑风暴了，不过可以参考一下别的游戏自适应的方法。如果你的UI布局比较简单的话，比如战斗UI。一般都是4个角有东西，可以用Anchor把它固定在屏幕上。或者用新版本的NGUI提供的UIWidget也可以设置固定的位置。

3.3D方面的自适应

我们在说说3D方面的自适应，比如游戏里面的人物。。我举个例子，比如我们游戏是960X640屏幕，在屏幕的边缘放一个3D的角色，那么此时屏幕变成1024×768那么这个小人可能就跑到屏幕外面了。。解决这个问题就需要3D 摄像机的自适应。

如下图所示，我在960X640屏幕的边缘放了一个3D的立方体对象。

然后我把屏幕设置成1024X768。如下图所示，可以看到这个立方体对象以后超出了屏幕。。。

有一个非常俏巧妙的方法可以解决它。就是修改Camera的Field of View的参数，找一个合适的地方调用一下这个方法。这里我借助了刚刚自适应NGUI屏幕的参数。这里我用到了UIRoot的manualHeight ，所以UI需要你是用上面介绍的方法来自适应，640表示我制作时屏幕的高度，拥着两个数相除那么就可以得到Camera缩放的系数了。

C#

1 2 3 4 5 6

static public float getCameraFOV ( float currentFOV ) { UIRoot root = GameObject . FindObjectOfType < UIRoot > ( ) ; float scale = Convert . ToSingle ( root . manualHeight / 640f ) ; return currentFOV * scale ; }

 找一个合适的地方调用，60表示默认的参数，getCameraFOV这个方法的原理就是根据默认的FOV参数加上当前屏幕的系数以及布置屏幕时的系数，动态计算出一个新的FieldOfView。

C#

1	Camera . main . fieldOfView = getCameraFOV ( 60 ) ;

 说到这里其实修改射线机的Z轴也可以达到自适应的效果，但是我觉得最好用fieldofView，因为游戏中你的摄像机可能位置会发生变化，总不能一直去改Z轴的属性吧，而FiewldOfView你只需要设置一次就可以了。嘿嘿。

4.拉伸变形

你可以让所有的摄像机在初始化的时候调用一下这个方法，它会完完整整的拉伸屏幕 ，大家可以试试，不过千万不要用，因为变形了太难看。。。。

C#

1 2 3 4

foreach ( Camera camera in Camera . allCameras ) { camera . aspect    = 640f / 960f ; }
