1. Shuffle：
MapReduce的计算模型主要分为三个阶段，Map， shuffle， Reduce。 Map负责数据的过滤，将文件中的数据转化为键值对，Reduce负责合并将具有相同的键的值进行处理合并然后输出到HDFS。 为了让Reduce可以并行处理map的结果，必须对Map的输出进行一定的排序和分割，然后交个Reduce，这个过程就是Shuffle。

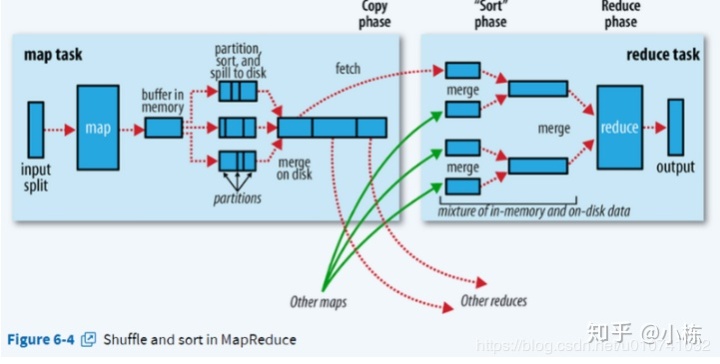

官方给的图如下：

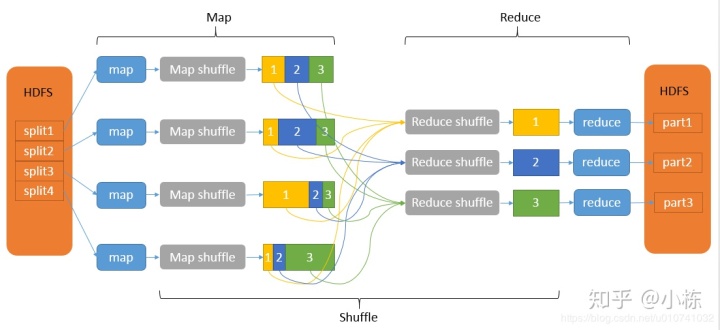

上图Map和Reduce之间的就是shuffle，但是猛地一看就是云里雾里的，倒不如下面这个图清楚：
Map端的shuffle简单来说就是对map的结果进行分区缓存，当缓存不够的时候进行溢写，在溢写的过程中，排序写入到文件，每一次溢写是一个文件，最后将这些文件合并成一个文件。 分区排序的意思是相同partition的键值对存储在一起，partition之间是有序有的，每一个partition中的键值对也是有序的，默认是升序。
（1） 缓冲区

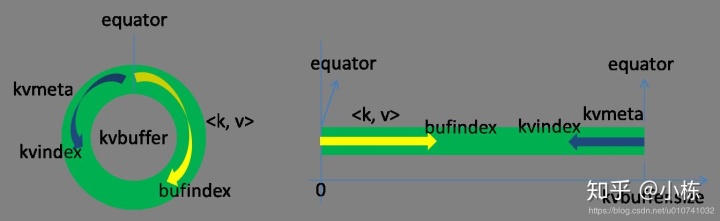

Map的输出结果不是直接写到文件的，是先写到缓存区中，缓存区是一个环形结构，是用环形缓存区的目的是尽可能高效的利用内存空间,默认大小是100M，可以通过参数调整缓冲区的大小。如下图：
这个缓冲区其实是一个字节数组叫做kvbuffer，kvbuffer不只有数据键值对，还有数据的索引叫做kvmeta。
1byte[] kvbuffer; // main output buffer
2private static final int VALSTART = 0; // val offset in acct
3private static final int KEYSTART = 1; // key offset in acct
4private static final int PARTITION = 2; // partition offset in acct
5private static final int VALLEN = 3; // length of value
索引和数据的放在不同的两个区域，用一个分界点来划分，这个分界点不是一层不变的，会随着每次的溢写而改变，初始的位置为0，数据向上增长，索引向下增长。上图中的buindex是数据的位置索引，一直向上增长，比如初始值为0，写入一个int的key之后变为4，再写入一个int的Value之后变为8.
索引的区记录的是数据键值对的位置，是一个四元组占用4个Int长度：
value的起始位置，key的起始位置，partition的值以及Value的长度。 索引的写入是kvindex每次向下跳4个字节，然后再向上填充数据，比如Kvindex初始位置是-4，当第一个键值对写完之后，(Kvindex+0)的位置存放value的起始位置、(Kvindex+1)的位置存放key的起始位置、(Kvindex+2)的位置存放partition的值、(Kvindex+3)的位置存放value的长度，然后Kvindex跳到-8位置，等第二个键值对和索引写完之后，Kvindex跳到-12位置。
kvbuffer 的默认大小为100M，当然可以自己设置：
1public static final String IO_SORT_MB = "mapreduce.task.io.sort.mb";
2final int sortmb = job.getInt(JobContext.IO_SORT_MB, 100);
当缓存区达到一定的比例之后，一个后台线程开始把缓存区的数据写入到磁盘，这个写入的过程叫做Spill，即溢写。开始Spill的比例默认是0.8，这个比列可以通过mapreduce.map.sort.spill.percent配置，在后台溢写的同时，map继续向这个剩余的缓存中继续写入数据，写入数据的起始位置是剩余空间的中间，分别向两边写入索引和数据，如果缓存区满了溢写还没与完成的话，map会阻塞直到Spill完成。
spill的比列默认是0.8 也是可以设置的：
1public static final String MAP_SORT_SPILL_PERCENT = "mapreduce.map.sort.spill.percent";
2final float spillper = job.getFloat(JobContext.MAP_SORT_SPILL_PERCENT, (float)0.8);
分区是在写入缓存的时候完成的，看了很多博客说是在溢写的时候进行的分区，感觉不是很对。想想也能明白，既然索引中要写入数据了，实在是没必要溢写的时候补上，并且缓存总放到都是byte数组，来回转换不也是麻烦。我看了看源码确实是在写入缓存的时候进行的分区：
1@Override
2public void collect(K key, V value) throws IOException {
3 try {
4 collector.collect(key, value, partitioner.getPartition(key, value, numPartitions));
5 } catch (InterruptedException ie) {
6 Thread.currentThread().interrupt();
7 throw new IOException("interrupt exception", ie);
8 }
9}
其中 partitioner是自定义分区或者默认分区，默认分区的会就一个为0，后一个numPartitions 实际上为MapReduceTask的个数：
1NewOutputCollector(org.apache.hadoop.mapreduce.JobContext jobContext,
2 JobConf job,
3 TaskUmbilicalProtocol umbilical,
4 TaskReporter reporter
5 ) throws IOException, ClassNotFoundException {
6 collector = createSortingCollector(job, reporter);
7 partitions = jobContext.getNumReduceTasks();
8 if (partitions > 1) {
9 partitioner = (org.apache.hadoop.mapreduce.Partitioner<K,V>)
10 ReflectionUtils.newInstance(jobContext.getPartitionerClass(), job);
11 } else {
12 partitioner = new org.apache.hadoop.mapreduce.Partitioner<K,V>() {
13 @Override
14 public int getPartition(K key, V value, int numPartitions) {
15 return partitions - 1; //默认情况下 numPartitions 为1 所以返回的是0
16 }
17 };
18 }
19}
20其中getNumReduceTasks()为:
21public static final String NUM_REDUCES = "mapreduce.job.reduces";
22public int getNumReduceTasks() { return getInt(JobContext.NUM_REDUCES, 1); }
很多博客说分区的数量决定了reduceTak的数量，但是看源码知道不是这么回事，ReduceTask的数量是由自己定义的，默认是1，只有一个ReduTask，如果定了多个task，但是自定义分区的返回值超过了task的数量，则会抛异常:
1if (partition < 0 || partition >= partitions) {
2 throw new IOException("Illegal partition for " + key + " (" +
3 partition + ")");
4}
定义 Reducetask的数量有两种方法 一个是在main法中的job定义
1job.setNumReduceTasks(2);
还有就是配置文件，配置文件是指mapper-default.xml
1name的值为mapreduce.job.reduces
如果定义了ReduceTask的个数，却没有之定义分区的话，默认使用的hash 取模的算法：
1public static final String PARTITIONER_CLASS_ATTR = "mapreduce.job.partitioner.class";
2public Class<? extends Partitioner<?,?>> getPartitionerClass()
3 throws ClassNotFoundException {
4 return (Class<? extends Partitioner<?,?>>)
5 conf.getClass(PARTITIONER_CLASS_ATTR, HashPartitioner.class);
6}
7------------
8public class HashPartitioner<K, V> extends Partitioner<K, V> {
9
10 /** Use {@link Object#hashCode()} to partition. */
11 public int getPartition(K key, V value,
12 int numReduceTasks) {
13 return (key.hashCode() & Integer.MAX_VALUE) % numReduceTasks;
14 }
15
16}
(2) Spill: 溢写
前面已经说了当环形缓存区的达到一定的时候进行溢写。溢写由单独的线程完成，不耽误mapTask的执行：
1final Condition spillReady = spillLock.newCondition();
2private void startSpill() {
3 assert !spillInProgress;
4 kvend = (kvindex + NMETA) % kvmeta.capacity();
5 bufend = bufmark;
6 spillInProgress = true;
7 spillReady.signal();
8}
上面代码中spillRead.signal（）的意思是唤醒线程，Condition 是语言级别的等待唤醒机制，与object中的wait/notify意思相同，但是更可控。
唤醒Spill线程之后，首先执行的是排序。 排序的规则是是按照缓存中的数据的partition和key进行排序，移动的只是索引数据，排序的结果是先按照分区，分区相同的按照key排序，key的排序规则我们可以自定义。排序过程中使用的算法是快排，当然如果不想用快排我们也可以定义自己的排序规则，排序完之后就是Spill。 在Spill 之前如果设置了Combiner，则先调用Combiner，源码如下：
1sorter.sort(MapOutputBuffer.this, mstart, mend, reporter);
2for (int i = 0; i < partitions; ++i) {
3 IFile.Writer<K, V> writer = null;
4 if (combinerRunner == null) {
5 // spill directly
6 DataInputBuffer key = new DataInputBuffer();
7 while (spindex < mend &&
8 kvmeta.get(offsetFor(spindex % maxRec) + PARTITION) == i) {
9 final int kvoff = offsetFor(spindex % maxRec);
10 int keystart = kvmeta.get(kvoff + KEYSTART);
11 int valstart = kvmeta.get(kvoff + VALSTART);
12 key.reset(kvbuffer, keystart, valstart - keystart);
13 getVBytesForOffset(kvoff, value);
14 writer.append(key, value);
15 ++spindex;
16 }
17 } else { 当combiner不为空
18 int spstart = spindex;
19 while (spindex < mend &&
20 kvmeta.get(offsetFor(spindex % maxRec)
21 + PARTITION) == i) {
22 ++spindex;
23 }
24 // Note: we would like to avoid the combiner if we've fewer
25 // than some threshold of records for a partition
26 if (spstart != spindex) {
27 combineCollector.setWriter(writer);
28 RawKeyValueIterator kvIter =
29 new MRResultIterator(spstart, spindex);
30 combinerRunner.combine(kvIter, combineCollector);
31 }
32 }
33}
上面只是截取了一部分。 Combiner本质上是一个Reduce，对结果进行预处理，先在map端对结果进行一次合并，以减少map 和reduce之间的数据的传输量，提高网络IO性能，是Mapreduce的一种优化手段，但并不是所有的mapReduce的结果都适合设置Combiner，设置Combiner的原则是在不改变Reduce最终结果的前提下。比如说网上说的求和或者最大值可以设置Combiner，但是求平均值就不行，原因也很简单，因为在map端进行了一次和并，如果求平均值的话，map端先求了一次平均值，到Reduce端的值就是每一个map端求平均值之后的平均值了，那么怎么可能最终的平均值不受影响呢！
开始溢写的时候先创建溢写文件，文件名字类似spill1.out,有个变量记录溢写的次数，文件名每次溢写累加1，溢写的过程中以此按照kvmeta中的partition一次写到一个文件中，但是在文件中怎么知道每一个partition呢，MapReduce中利用了索引，索引中记录了每个partition的位置，长度还有压缩之后的长度，刚开始是记录在内存中的，当达到了一定的内存(默认为1Ｍ)，则写入index文件：
1private static final int INDEX_CACHE_MEMORY_LIMIT_DEFAULT = 1024 * 1024;
2public static final String INDEX_CACHE_MEMORY_LIMIT = "mapreduce.task.index.cache.limit.bytes";
3indexCacheMemoryLimit = job.getInt(JobContext.INDEX_CACHE_MEMORY_LIMIT,INDEX_CACHE_MEMORY_LIMIT_DEFAULT);
4
5//达到最大值
6if (totalIndexCacheMemory >= indexCacheMemoryLimit) {
7 // create spill index file
8 Path indexFilename =
9 mapOutputFile.getSpillIndexFileForWrite(numSpills, partitions
10 * MAP_OUTPUT_INDEX_RECORD_LENGTH);
11 spillRec.writeToFile(indexFilename, job);
12} else {
13 indexCacheList.add(spillRec);
14 totalIndexCacheMemory +=
15 spillRec.size() * MAP_OUTPUT_INDEX_RECORD_LENGTH;
16}
文件的名字是spillxx.out.index，所以每次溢写至少有一个index文件和一个out文件:
1@Override
2public Path getSpillIndexFileForWrite(int spillNumber, long size)
3 throws IOException {
4 return lDirAlloc.getLocalPathForWrite(MRJobConfig.OUTPUT + "/spill"
5 + spillNumber + ".out.index", size, getConf());
6}
map任务每次的执行的最终结果都要写到磁盘上，哪怕最后的结果不足与超过上面的0.8，因为后续的Reduce需要拉去数据进行Reduce任务。
当多次spill之后，会产生多个溢写文件，当map任务执行完之后需要合并当前maptask所产生的溢写文件：
merge的方法家叫做mergeParts() 在MapTask文件中，merge首先读取本地所有的的index文件，将index文件加载到内存中，按照partition一次读写所有index文件这个partition的索引信息，每一个partition的索引信息分装成一个Segment，然后对这个partition的所有Segment进行合并，最终合并成一个Segment。具体的merge方法是Merge.java中有个静态类叫做MergeQueue，其中有一个方法叫做的merge方法。规则是分批对Segment进行合并，就是先取出第一批进行合并，，然后从最小堆中每次取出最小的输出到一个临时文件中，这样就把这一批段合并成一个临时的段，把它加回到segment列表中；再从segment列表中把第二批取出来合并输出到一个临时segment，把其加入到列表中；这样往复执行，直到剩下的段是一批，输出到最终的文件中。最终的索引数据仍然输出到Index文件中。最终输出的文件叫做file.out，index文件叫做file.out.index文件。（3）ReduceShuffle
ReduceShuffle 首先拉取Map端输出的数据，可能会首先copy到内存在内存中合并，也可能是直接copy到硬盘，视情况而定，判定情况如下：
1private boolean canShuffleToMemory(long requestedSize) {
2 return (requestedSize < maxSingleShuffleLimit);
3}
首先说内存中的合并，Reduce要向每一个map拉取数据放到内存，当内存占到一定的比列的时候，开始merge数据，merge完之后把数据写到磁盘，如果设置了Combiner的话，name先调用combine，源码可以看下MergeManagerImpl类 中的startMerge这个方法，当属于该reducer的map输出全部拷贝完成，则会在reducer上生成多个文件（如果拖取的所有map数据总量都没有内存缓冲区，则数据就只存在于内存中），这时开始执行合并操作，即磁盘到磁盘merge，Map的输出数据已经是有序的，Merge进行一次合并排序，所谓Reduce端的sort过程就是这个合并的过程。一般Reduce是一边copy一边sort，即copy和sort两个阶段是重叠而不是完全分开的。最终Reduce shuffle过程会输出一个整体有序的数据块， 之后就是调用reduce了。
2. 序列化 ：
如果我们我们要定义自己的数据类型的那话，那就需要我们自己实现了，MapReduce中数据的传输都要实现Writeable。很简单，如下
1public class Student implements Writable {
2 private String name;
3 private int age;
4 public void write(DataOutput out) throws IOException {
5 out.writeUTF(name);
6 out.writeInt(age);
7
8 }
9 public void readFields(DataInput in) throws IOException {
10
11 this.name = in.readUTF();
12 this.age = in.readInt();
13 }
主要是实现write和readFields这两个方法，一个写一个读。 但是这样是不够的，这样的话自定义的这个对象只能作为value来传递，如果作为key的话，那肯定不行的，这是因为看源码：
1public RawComparator getOutputKeyComparator() {
2 Class<? extends RawComparator> theClass = getClass(
3 JobContext.KEY_COMPARATOR, null, RawComparator.class);
4 if (theClass != null)
5 return ReflectionUtils.newInstance(theClass, this);
6 return WritableComparator.get(getMapOutputKeyClass().asSubclass(WritableComparable.class), this);
7}
8public <U> Class<? extends U> asSubclass(Class<U> clazz) {
9 if (clazz.isAssignableFrom(this))
10 return (Class<? extends U>) this;
11 else
12 throw new ClassCastException(this.toString());
13}
看 上面的代码，如果没有实现WritableComparable这个类的话，就会爆ClassCastException的异常了，因为后面的排序需要用，所以必须实现。不过看上面的代码， if (theClass != null) 这个，如果这个不为空的话也是可以的，而这个类就是我们在main方法里面设置的自定义排序的排序：
1job.setSortComparatorClass();
那么这个WritableComparable是什么呢？
1@InterfaceAudience.Public
2@InterfaceStability.Stable
3public interface WritableComparable<T> extends Writable, Comparable<T> {
4}
看上面的源码，他实现了Writable，所以我们如果想让自定义的对象作为key,那么实现这个接口就可以了，如下：
1public class Student implements WritableComparable<Student> {
2 private String name;
3 private int age;
4 public void write(DataOutput out) throws IOException {
5 out.writeUTF(name);
6 out.writeInt(age);
7 }
8 public void readFields(DataInput in) throws IOException {
9 this.name = in.readUTF();
10 this.age = in.readInt();
11 }
12 public int compareTo(Student o) {
13 return age - o.age;
14 }
15}
3. 排序：
在MapReduce的输出中都会默认排序，排序规则是按照字典顺序。 当然我们可以自定排序规则，上面的自定义对象已经说了。
如果是基本类型的排序呢？ 比如说 IntWritable 这个类，他的默认排序规则是升序。我如果想让他降序呢？其实也很简单，每一个基本类型中都有这么一个静态类：
1public static class Comparator extends WritableComparator {
2 public Comparator() {
3 super(IntWritable.class);
4 }
5
6 @Override
7 public int compare(byte[] b1, int s1, int l1,
8 byte[] b2, int s2, int l2) {
9 int thisValue = readInt(b1, s1);
10 int thatValue = readInt(b2, s2);
11 return (thisValue<thatValue ? -1 : (thisValue==thatValue ? 0 : 1));
12 }
13}
14
15static { // register this comparator
16 WritableComparator.define(IntWritable.class, new Comparator());
17}
所以我们只要继承这个类，并比较的时候返回数取反即可：
1public class MyCompare extends IntWritable.Comparator {
2
3 @Override
4 public int compare(Object a, Object b) {
5 return - super.compare(a, b);
6 }
7}
当然你需要在main方法中的job上设置自定义的比较器：
1job.setSortComparatorClass(MyCompare.class);
3. 分区：
分区的目的是将不同的内容放到不同的文件中，也可以加快处理速度，毕竟每一个分区对应不同的Reduce，但是需要注意的是返回的分区数不能大于设置的reduceTask的个数，上面的shuffle有提到原因：
1public class MyPartitioner extends Partitioner<Text, IntWritable> {
2
3 public int getPartition(Text text, IntWritable intWritable, int numPartitions) {
4
5 int hashcode = text.hashCode();
6 System.out.println("text = " + text + " ; hascode " + hashcode + " ; model = " + hashcode % 3);
7
8 return hashcode % 3;
9 }
10}
11
12job.setPartitionerClass(MyPartitioner.class);
最后一个参数numPartitions 表示的是最大分区个数，也就是reduceTask的值，所以不要超过它。
- Combiner
Combiner虽然本质上是一个reduce，但是没有默认的实现，需要自己定义并且在job中设置才可以。Combiner的作用是先做一次本地的合并，减少网络之间的传输量。但是并不是所有的输出都适合使用Combiner，只有那些不会改变最终结果的才适合使用。
使用它其实很简单，直接继承Reduce即可。
参考文档：https://blog.youkuaiyun.com/bingduanlbd/article/details/51933914https://blog.youkuaiyun.com/u014374284/article/details/49205885
