ZYNQ的SDK裸机使用CAT9555扩展输出IO

项目场景：

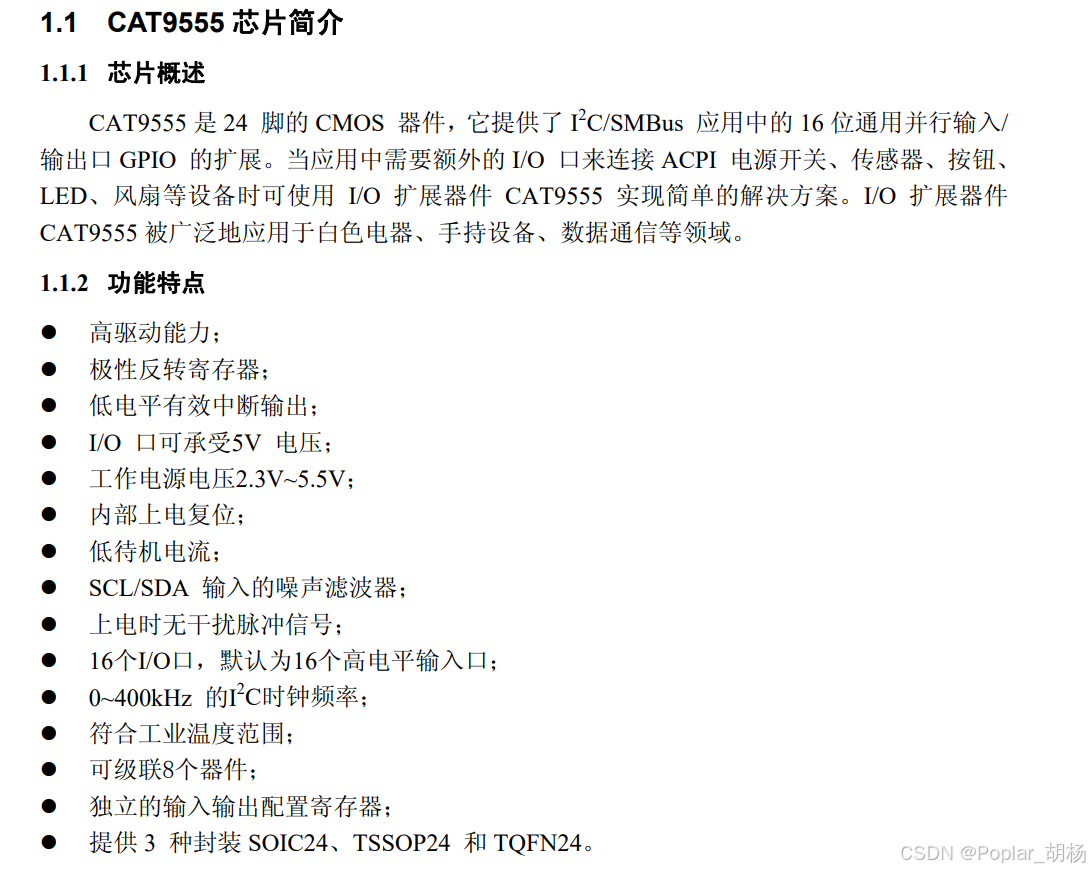

项目需求里面要求输出IO比较多，所以用上CAT9555来扩展芯片，芯片介绍如下

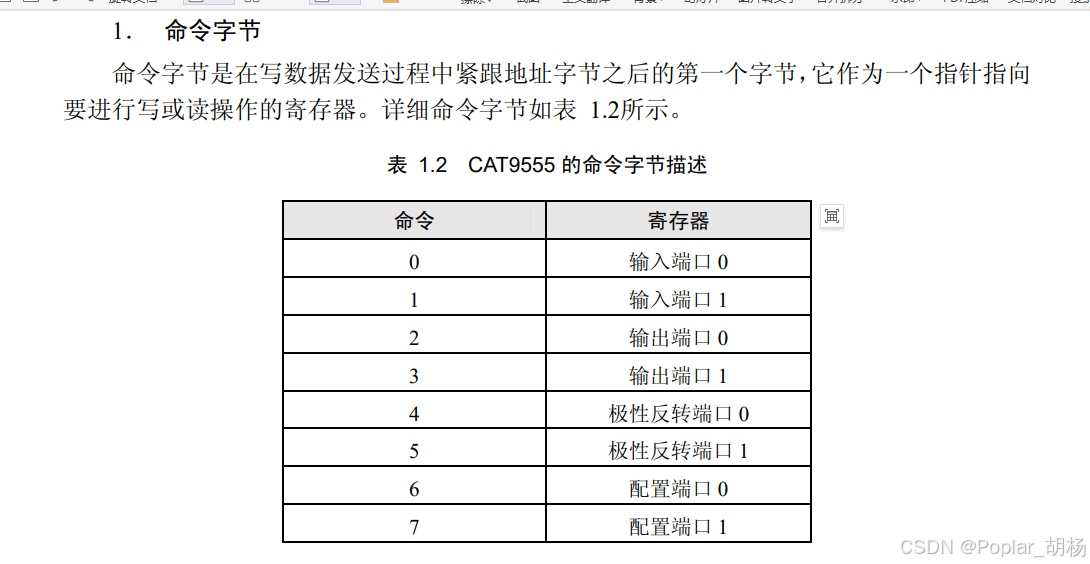

端口命令字节

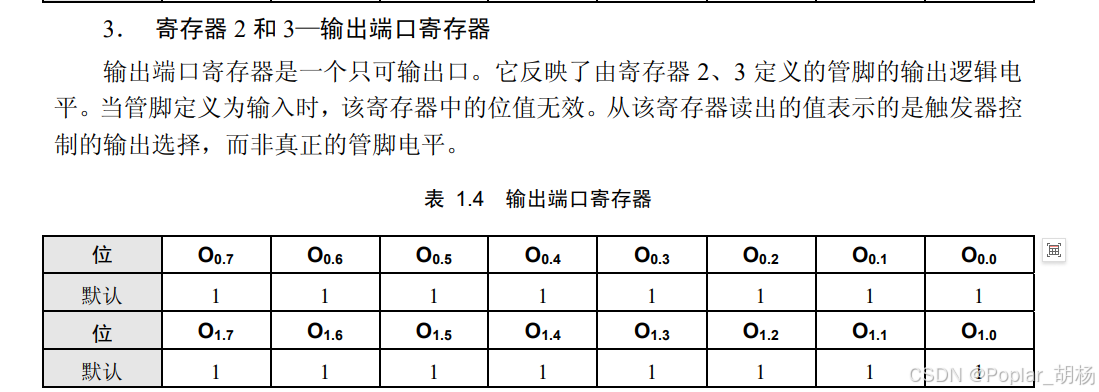

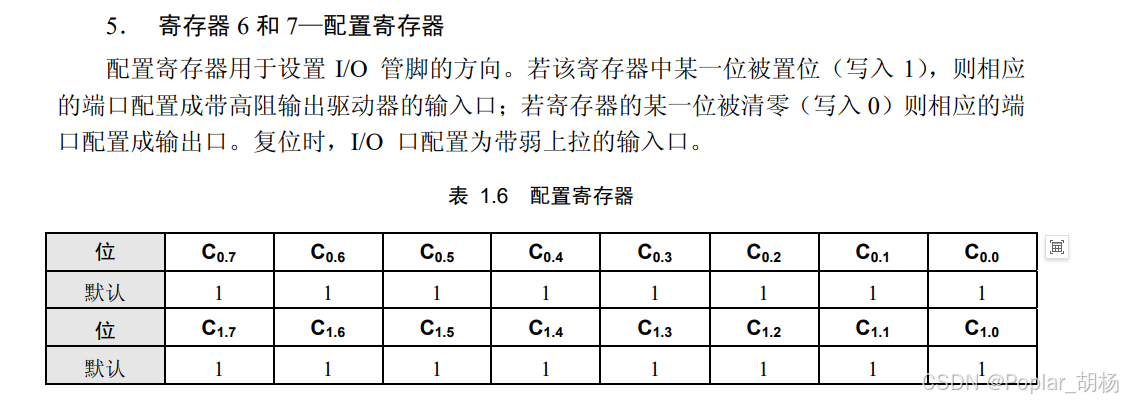

根据资料，项目中我只用到输出IO，那么我只需要用到这几个寄存器。

---

问题描述

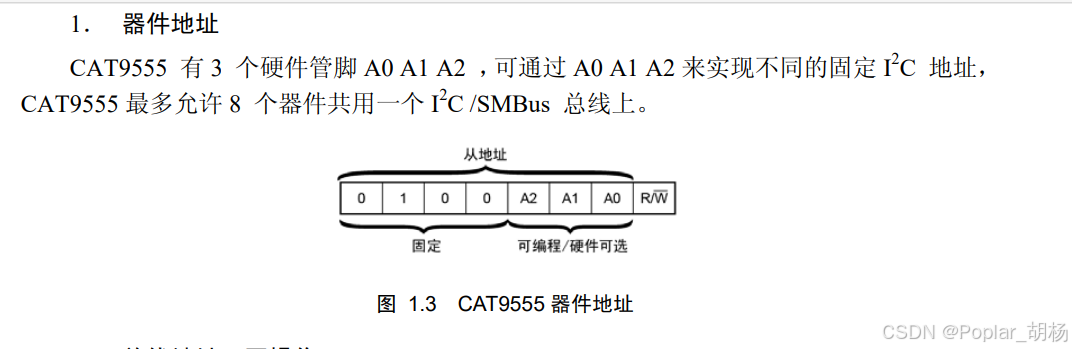

造孽啊，按照芯片手册文档说明，写入地址位，前面四个bit位是固定地址，后面A0,A1,A2作为硬件的IP地址，那么如果我地址为0，那么就是0x40,是这个数据没错的吧！！！

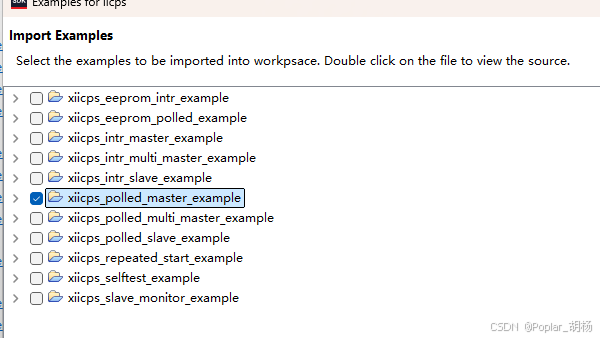

根据ZYNQ里面给的例程demo

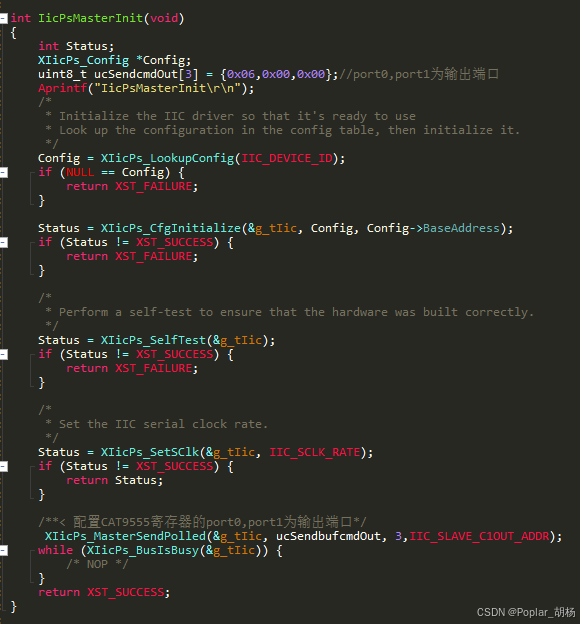

然后我再删掉一些不想要的东西，初始化程序如下

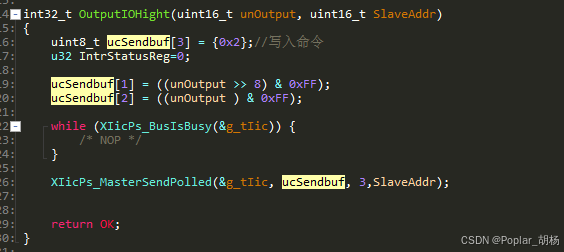

数据发送

这个IIC_SLAVE_CIOUT_ADDR等于0x40理论上肯定可以的是吧，但是就是死活无法通讯，只能上示波器了。

---

原因分析：

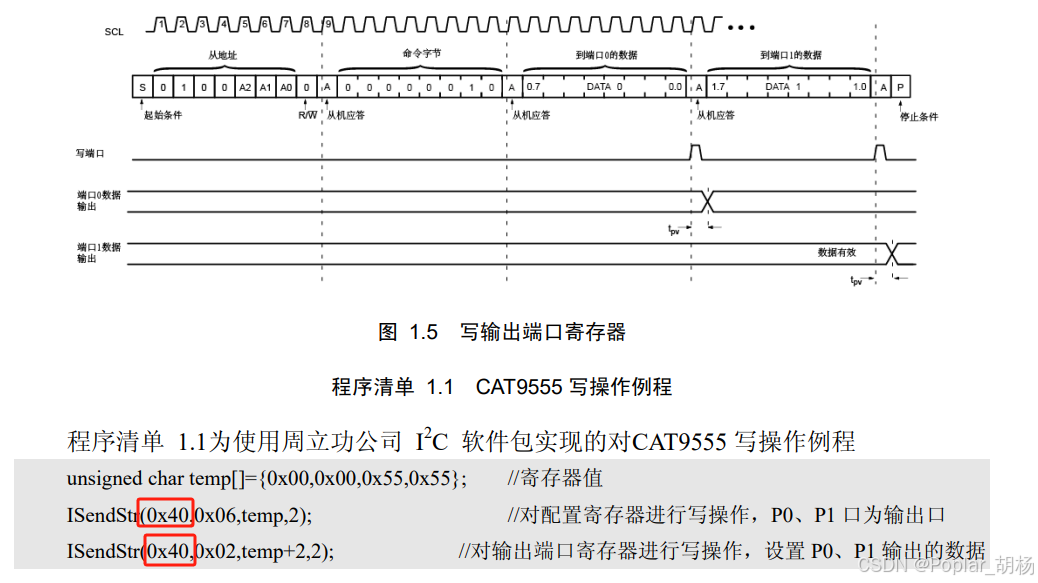

我根据资料给的demo，直接写入0x40看着也是对的

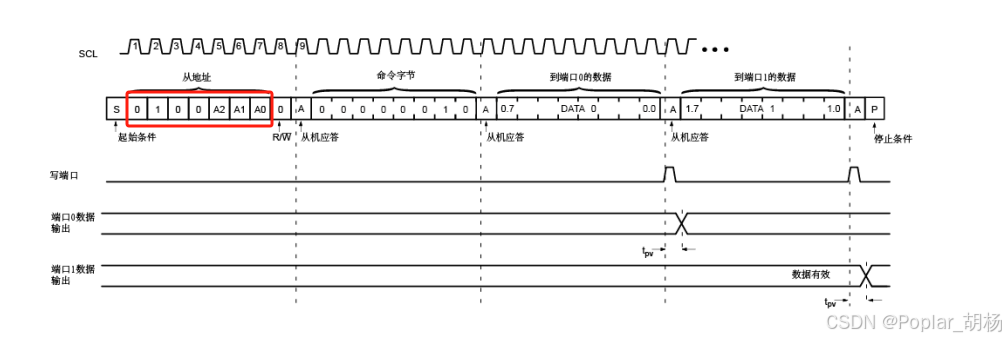

资料上的示波器图片我也是深信不疑

后来发现仔细再看一下文档，才发现人家4+3=7，不是8位字节，

---

解决方案：

拿示波器抓取波形的时候，发现我这发的数据，地址位其实只有7个时钟，也就是7个bit，就是说我其实应该不是0x40,应该要>>一个地址位，#define IIC_SLAVE_CIOUT_ADDR 0x20
验证，哟，我的IO亮了！！！大功告成！！！
