一、新建工程-打开工程

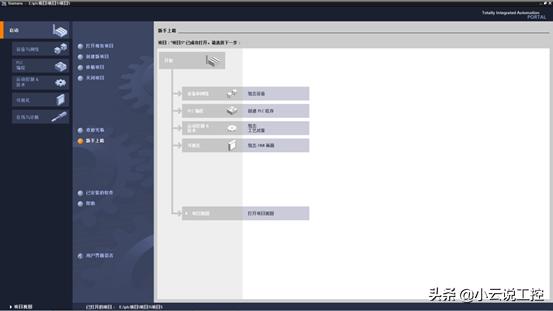

打开博图快捷方式，打开TIA Portal V15，如下图

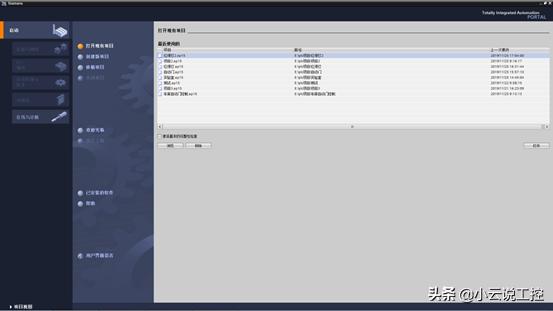

打开现有项目，或者创建新项目

二、设置CPU的ip

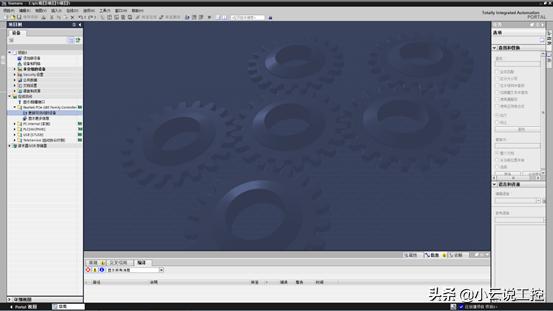

单击打开项目视图。

单击网卡名称下“可访问的设备”，它会刷新出当前网卡所在网络内可访问设备的名称和IP地址

右键CPU模块，可更改CPU模块型号。

三、添加新设备

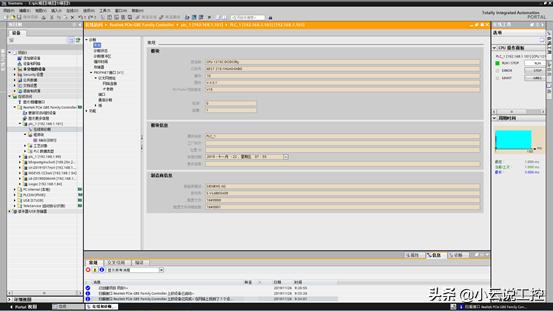

双击在线和诊断，在“常规”里有CPU模块的详细信息，(在实物PLC CPU模块右侧,有模块的详细信息)。

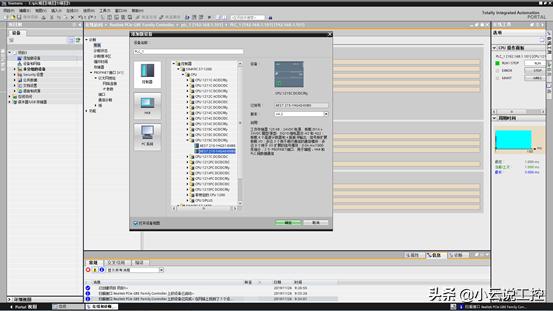

回到项目树，双击“添加新设备”，根据plc的型号添加设备。

四、更改CPU型号或者更改模块

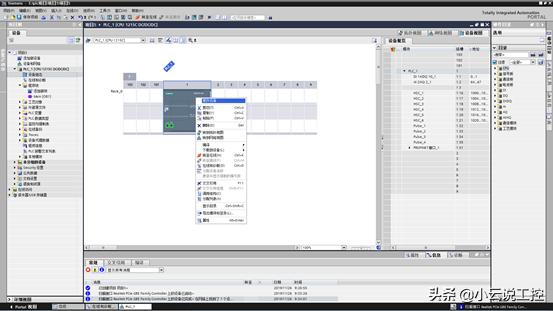

右击“设备组态”右击CPU模块可更改CPU型号。

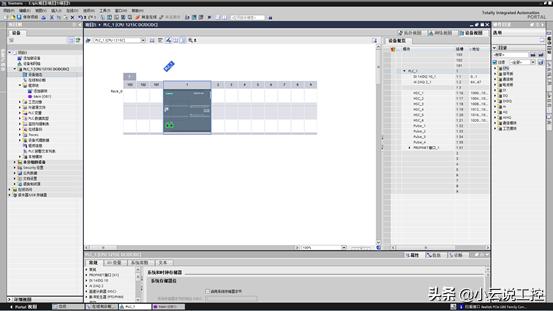

双击CPU模块，在程序的下方会出现模块的属性,

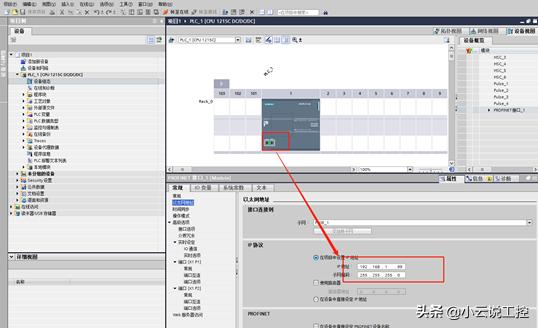

双击以太网口，在以太网地址里更改IP地址和对应的子网掩码

五、PLC在线监视

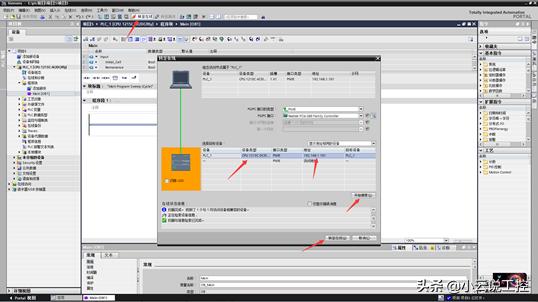

点击“转至在线”，选着接口类型，开始搜索，选择对应模块的地址，转至在线即可。

plc有保存最后一次写入程序的功能，在工具栏可以选择把CPU模块里的程序上载到TIA Portal 里。

六、故障说明

1、PLC无法下载

解决方法：离线状态，检查硬件组态，右击项目名称，下载硬件配置，然后下载程序

2、博图软件无法检测到PLC设备ip

解决办法：在【在线访问】里点击【显示/隐藏接口】，查看设备实际ip和mac地址，首次使用PLC需要自行根据mac地址分配ip。

检查【选择目标设备】，选择可访问设备，对应PLC的ip下载即可。
