【王道计组笔记】总线（2）：性能指标分析

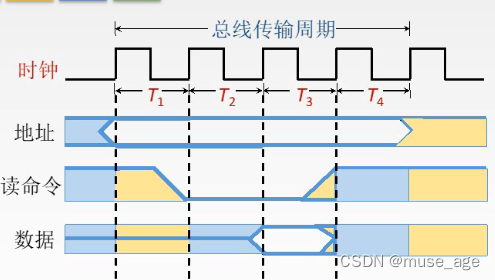

总线（传输）周期：一次总线操作所需的时间

包括申请阶段、寻址阶段、传输阶段、结束阶段。通常由若干个时钟周期构成

总线时钟周期：机器的时钟周期。

计算机有一个统一的时钟，以控制整个计算机的各个部件，总线也要受此时钟的控制(T)

总线工作频率：总线上各种操作的频率，为总线周期的倒数。表示一秒内传送几次数据

若总线周期=N个时钟周期，则总线的工作频率=时钟频率/N

总线时钟频率：时钟周期的倒数（1/T）,一秒内有多少个时钟周期

总线宽度（位宽）：总线上同时能够传输的数据位数。通常指数据总线的根数

总线带宽：单位时间内总线可传输数据的位数，通常用每秒钟传输信息的字节数来衡量（B/S）

总线带宽指总线本身所能达到的最高传输速率

提高总线带宽：时钟周期频率↑      数据线宽度↑

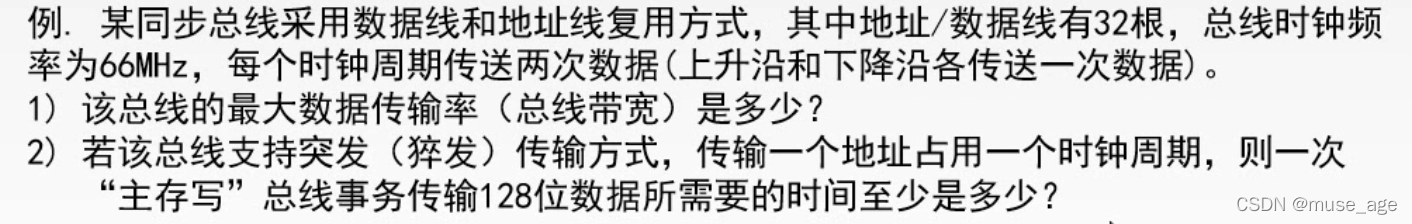

习题

因为总线采用同步方式，所以由统一的时钟控制数据的传输，由时钟周期构成时间间隔，一般有多个时钟周期构成时间间隔，叫做总线周期。一个总线周期内可以传输一次数据



 ——————————————————————————————————————————总线复用：

指一种信号线在不同时间传输不同的信息，可以使用较少的线传输更多的信息，从而节省了空间和成本

信号线数：地址总线、数据总线和控制总线3种总线数的总和为信号线数
