文|设备管理和维修 晚上好，我是小槐树，设备管理和维修小编。 今晚我们来继续谈电子元件测量，我在发布的过程，也是我重新回顾，继续学习的过程。 1

场效应管结构

D极为漏极(供电极)；S极为源极(输出极)；G为栅极(控制极)；D极和S极可互换使用。来电英文解释下：

栅极(gate electrode)gate，门的意思，中文翻译做栅，栅栏electrode，电极。

源极(source)source资源，电源，中文翻译为源极。起集电作用的电极。

漏极(drain)drain排出，泄漏，中文翻译为漏极。起发射作用的电极。

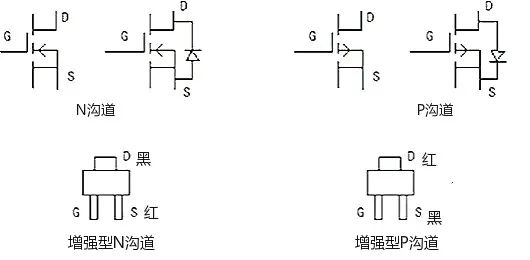

将场效应管有字的一面朝上，管脚朝向我们自己，从左到右依次为：G、D、S(有少数相反为S、D、G)。 763205edfe0d3ac6a0783ade8683da95.png 2

场效应管分类

按沟道分可分为N沟道和P沟道；按材料分可分为结型管和绝缘栅型管；绝缘栅型又分为耗尽型和增强型，一般主板上大多是绝缘栅型管简称MOS管，并且大多采用增强型的N沟道，其次是增强型的P沟道，结型管和耗尽型管几乎不用。

3

场效应管特性

1)工作条件：D极要有供电，G极要有控制电压；

2)主板上的场管N沟道多，G极电压越高，S极输出电压越高；

3)主板上的场管G极电压达到12V时，DS完全导通，个别主板上5V导通；

4)场管的D、S功能可互换。

4

场效应管作用

放大，调制、谐振、开关

5

检测好坏

下面内容那么多，简单一句话，两个步骤：

用数字万用表红笔接触S极，黑笔接触D极，显示0.5的压降值，此时状态不导通。用红笔碰下G极，在测量显示0,03左右压降值，导通。反之黑笔碰下G极，关断。就这么简单。

简单说个规律，也方便记忆，一般场管第一脚G极，控制极，D极在中间，输出极，源极S在最后一个。碰到芯片式封装的，D极单独一侧。

用二极管档对MOS管的测量。。。首先要短接三只引脚对管子进行放电。。。

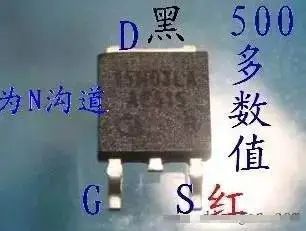

1、然后用红表笔接S极.黑表笔接D极.如果测得有500多的数值..说明此管为N沟道..


2、黑笔不动..用红笔去接触G极测得数值为1

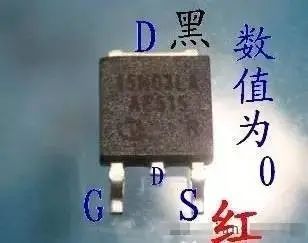

3、红笔移回到S极.此时管子应该为导通...

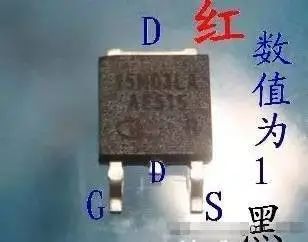

4、然后红笔测D极.而黑笔测S极.应该测得数值为1.(这一步时要注意.因为之前测量时给了G极2.5V万用表的电压..所以DS之间还是导通的..不过大概10几秒后才恢复正常...建议进行这一步时再次短接三脚给管子放电先)

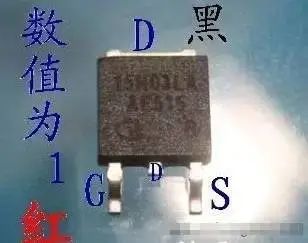

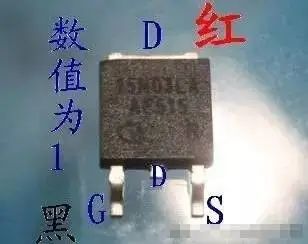

5、然后红笔不动.黑笔去测G极..数值应该为1


到此我们可以判定此N沟道场管为正常

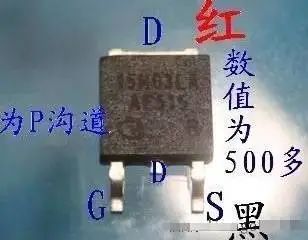

有的人说后面两步可以省略不测...不过我习惯性把五个步骤全用上。。。当然.对然P沟道的测量步骤也一样...只不过第一步为黑表笔测S极.红表笔测D极..可以测得500多的数值...
