三层交换技术

一、三层交换技术概述

1.1 干什么？

三层交换技术可以实现不同VLAN间的PC互相通信！

1.2 怎么做到的？

利用路由原理实现的不同VLAN间通信！

1.3 什么设备可以完成本功能？

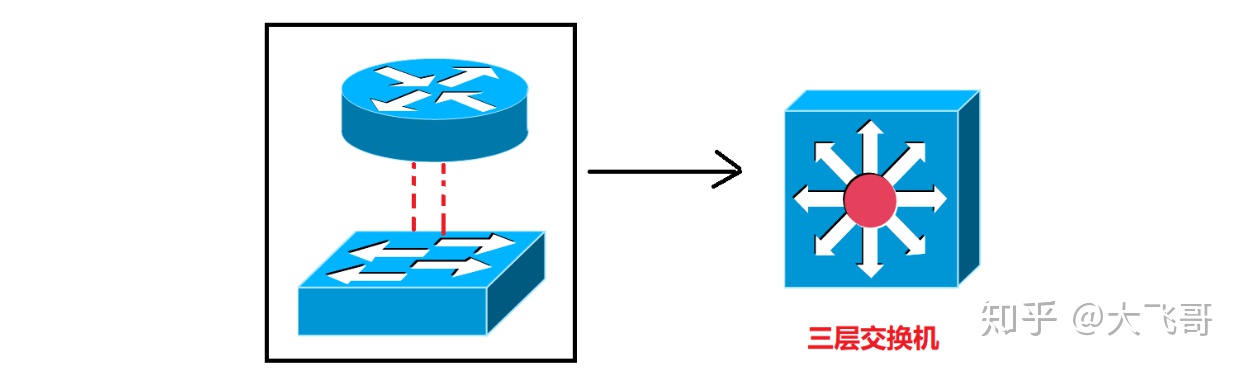

三层交换机 = 二层交换机 + 三层路由模块

1.4 疑问？

问：我们学习了VLAN技术，导致不同部门vlan不能通信，今天又学习了三层交换技术实现不同VLAN间通信？请问是吃饱撑的么？为什么？

答：不是吃饱撑的。

因为可以通过vlan实现了隔离广播域，vlan+三层交换技术可以实现全网互通的前提下，广播被控制在每个VLAN内部。

二、原理/工作过程

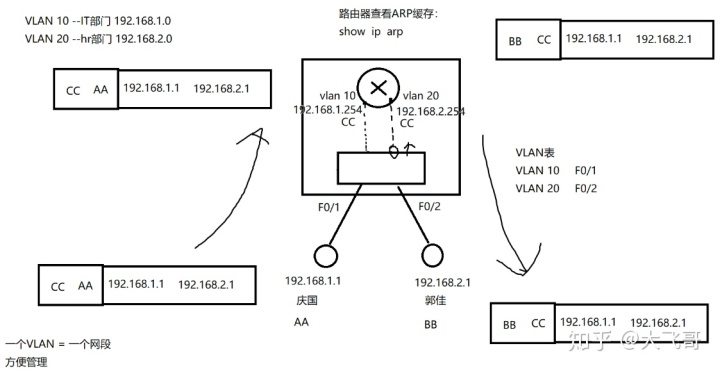

2.1 三层交换机路由转发数据的过程

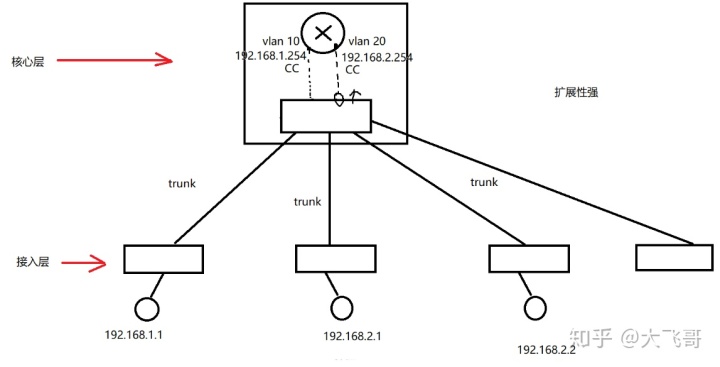

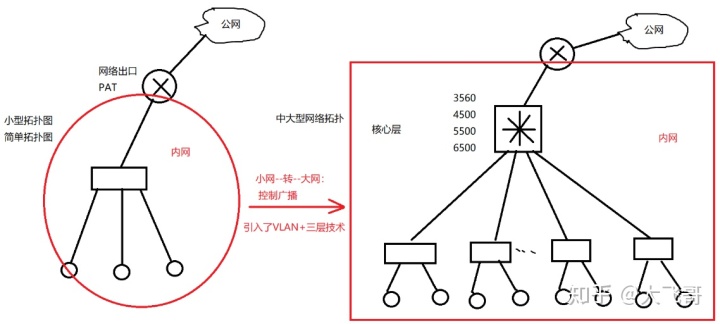

2.2 网络拓扑设计

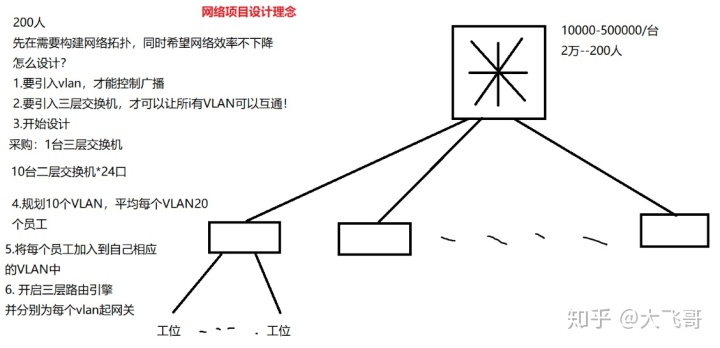

假如公司有200人，网络项目设计理念：

网络架构设计理念：

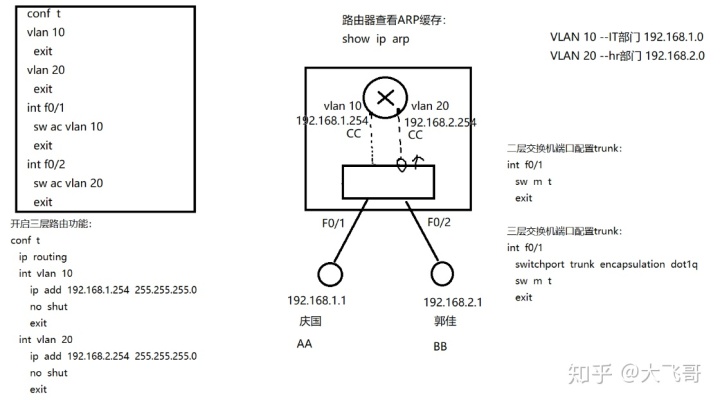

2.3 三层交换机的命令

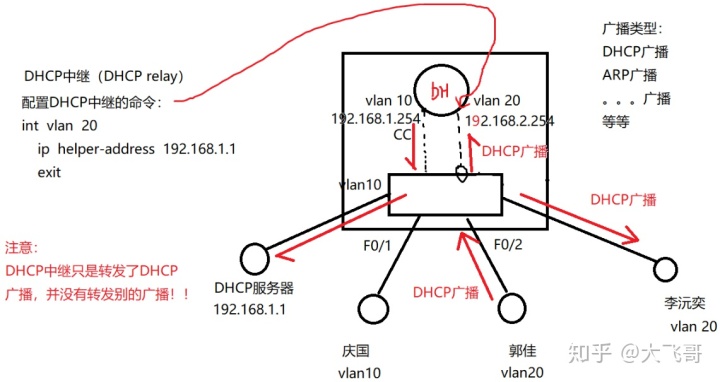

三、DHCP中继

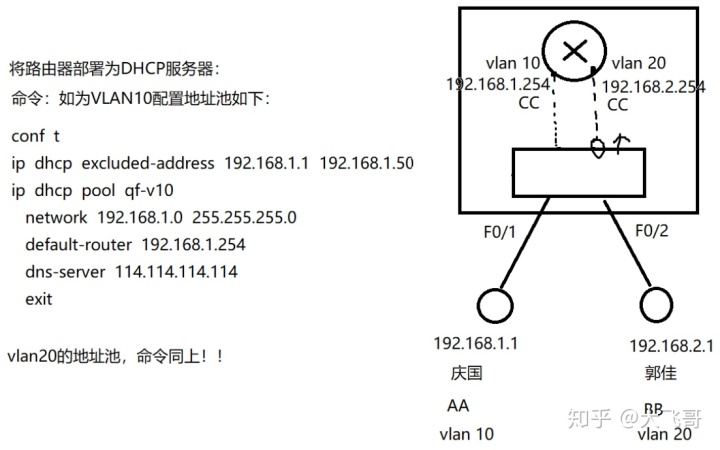

四、将路由器部署为DHCP服务器

五、升级二层端口为三层端口

5.1 命令

int f0/5

no switchport

exit

升级后，该接口将为3层端口，便可以配置IP地址等。

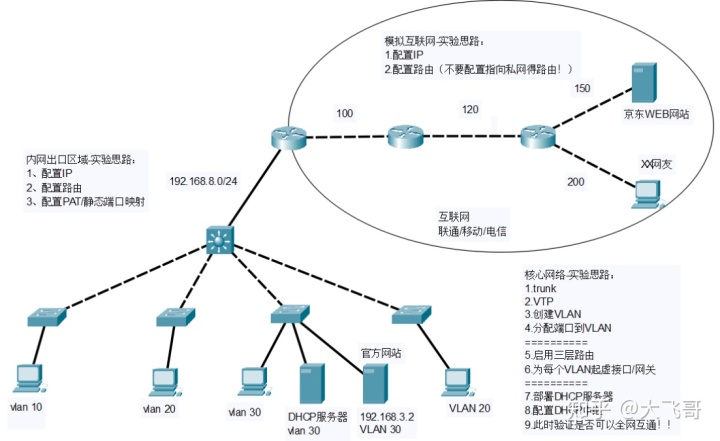

六、三层交换--综合实验拓扑图
