matlab输出波形自动找到波峰波谷,Matlab中利用findpeaks找波峰和波谷

利用 findpeaks 工具箱函數可以找原始波形中的波峰，但是當單周期里出現多個極值，時findpeaks的判斷會將極值也算入。

原波形 為250HZ的正弦波型，

findpeaks 尋找峰值函數pks = findpeaks(data)[pks,locs] = findpeaks(data) ------pks 對應峰值，locs 對應峰值位數[...] = findpeaks(data,'minpeakheight',mph)----mph 設定峰值的最小高度[...] = findpeaks(data,'minpeakdistance',mpd)----mpd 設定兩峰值間的最小間隔數

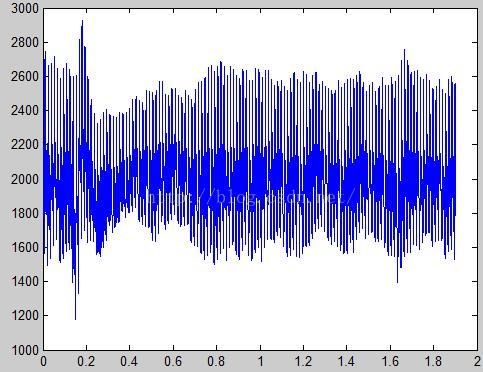

原始波形

波峰查找和描繪

>> [maxv,maxl]=findpeaks(m,'minpeakdistance',100); %maxv峰峰值點  maxl：峰峰值點對應的位置   最小間隔=100

>> hold on

>> plot(t,m)                                                   %繪制原波形

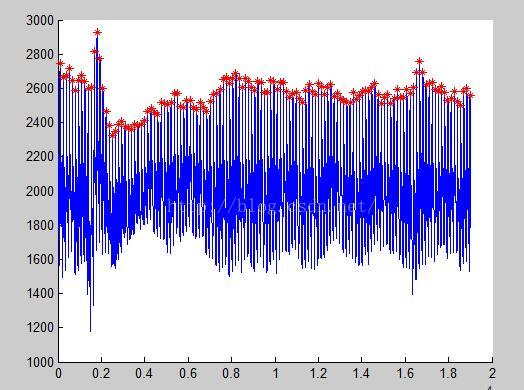

>> plot(maxl,maxv,'*','color','R');                %繪制最大值點

通過增加 最小間隔條件 可以過濾掉單周期內的干擾極值          mpb的值 建議取       周期/1.5   具體看自己的波形做調整

波谷查找和描繪

由於findpeaks不帶直接查找波谷，因此需要用些方法來查找，網上的diff方法，不適用於單周期內有干擾極值的情況。

因此我還是采用了findpeaks

首先  將原波形數據 “取反”      m=原始數據(數組類型)

nm=3000-m ;    %  3000是原始數據中的最大值限度

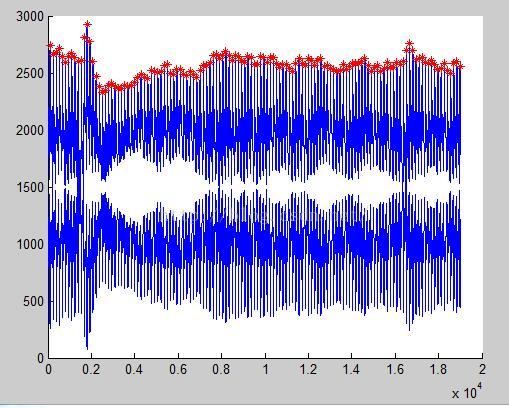

取反后的波形如圖

然后再使用findpeaks 找出取反后的波形中的峰峰值的位置即可

程序：

nm=3000-m(t);% 數組整體減

[minv,minl]=findpeaks(nm,'minpeakdistance',100); %maxv峰峰值點  maxl：峰峰值點對應的位置

hold on

plot(t,m)

plot(minl,m(minl),'*','color','G');                %繪制最大值點

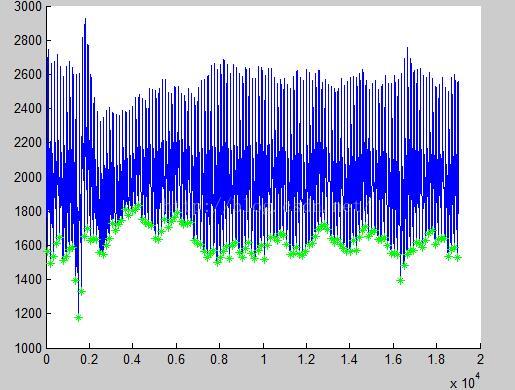

實現的波谷波形

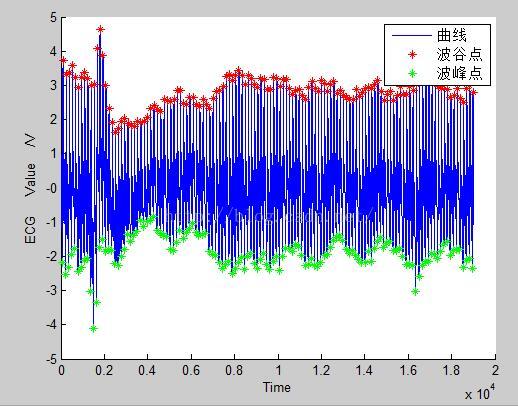

最后的波峰波谷波形
