可视化的经典著作

如上一篇聊ECharts时所说，用ECharts只回答了HOW的问题，并没有回答WHY的问题。要回答WHY的问题，我们就需要有理论来指引了。

可视化的一本经典之作就是：《The Grammar of Graphics》（《图形语法》）这本书了：

此书作为经典，指引了很多图形库的设计。当然对于值得我们尊敬的经典著作，我肯定不期望能在一篇公众号的文章里就能描述清楚，还请有志于深入研究可视化的朋友们自行研读。

本文主要是从更实用的角度，用另一个非常著名的 D3 可视化JavaScript库来让大家体验一下可视化的魅力。

D3

D3，全名是：Data-Driven Documents，项目地址在：https://d3js.org/

项目的历史我就不再赘述了，大家可以自行搜索 D3 （也可以顺便了解一下它的创建者 Mike Bostock https://bost.ocks.org/mike/）

D3的特点：

表达能力非常强大
非常底层（如果类比编程语言的话， D3可以算是C语言，SVG是汇编语言）

由于其太底层又博大精深，所以比较难在文章中写清。所以，我也犹豫了很久要不要写D3，不过考虑到D3在可视化领域的“泰山北斗”地位，如果写可视化而不写D3，那将会是不完整的。So, 让我们开始D3之旅。

Step 0. 准备工作

本文中的例子是和前文ECharts中同样的例子：”世界人口总量“在2011年和2012年的对比。方便大家来体会EChart和D3的不同。

建立一个 d3.html 文件，内容如下：

<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8">
<title>D3 Demo</title>
<script src="https://d3js.org/d3.v5.js"></script>
</head>
<body>
<svg></svg>
</body>
<script>
</script>
</html>

后续的所有D3代码将动态修改 <svg></svg> 中的内容

Step 1. 获取数据

首先，我们把数据（前文ECharts中的例子）存为csv文件，作为样例数据

yearcountrypopulation2011巴西182032012巴西193252011印尼234892012印尼234382011美国290342012美国310002011印度1049702012印度1215942011中国1317442012中国1341412011世界人口6302302012世界人口681807

接下来，我们通过 d3.csv 函数来获取和解析CSV中的数据，以供后续使用。

由于CSV中，默认每个值都是文本类型，而我们知道 year 和 population 是数值类型，那么我们可以在 d3.csv 的第二个参数（回调函数）中做类型转化：

let dataset = await(d3.csv("d3data.csv", function(d) {
return {
year: +d.year,
country: d.country,
population: +d.population
};
}));

获取到如下方便 D3 操作的数据：

[
{"year": 2011, "country": "巴西", "population": 18203},
{"year": 2012, "country": "巴西", "population": 19325},
{"year": 2011, "country": "印尼", "population": 23489},
{"year": 2012, "country": "印尼", "population": 23438},
{"year": 2011, "country": "美国", "population": 29034},
{"year": 2012, "country": "美国", "population": 31000},
{"year": 2011, "country": "印度", "population": 104970},
{"year": 2012, "country": "印度", "population": 121594},
{"year": 2011, "country": "中国", "population": 131744},
{"year": 2012, "country": "中国", "population": 134141},
{"year": 2011, "country": "世界人口", "population": 630230},
{"year": 2012, "country": "世界人口", "population": 681807}
]

Step 2. 数据转化

《图形语法》一书中提到了三种数据转化操作：

cross：有点类似SQL中的笛卡尔积
blend：有点类似SQL中的Union
nest：有点类似SQL中的Group By，但是不一样

本例中，由于本例中数据是单表，我们只需要用 nest 操作，D3中的相关文档：https://github.com/d3/d3-collection/blob/v1.0.7/README.md#nest

我们先来看一下简单的对国家做 nest 操作会得到什么结果？

d3.nest()
.key(d => d.country)
.entries(dataset)

得到结果：

[
{
"key": "巴西",
"values": [
{"year": 2011, "country": "巴西", "population": 18203},
{"year": 2012, "country": "巴西", "population": 19325}
]
},
{
"key": "印尼",
"values": [
{"year": 2011, "country": "印尼", "population": 23489},
{"year": 2012, "country": "印尼", "population": 23438}
]
},
{
"key": "美国",
"values": [
{"year": 2011, "country": "美国", "population": 29034},
{"year": 2012, "country": "美国", "population": 31000}
]
},
{
"key": "印度",
"values": [
{"year": 2011, "country": "印度", "population": 104970},
{"year": 2012, "country": "印度", "population": 121594}
]
},
{
"key": "中国",
"values": [
{"year": 2011, "country": "中国", "population": 131744},
{"year": 2012, "country": "中国", "population": 134141}
]
},
{
"key": "世界人口",
"values": [
{"year": 2011, "country": "世界人口", "population": 630230},
{"year": 2012, "country": "世界人口", "population": 681807}
]
}
]

我们可以看出经过简单的 nest + entries，我们会把原始数组，根据key拆分为多个子数组。

我们第一个例子先做一个单柱图，所以，我们需要的数据是：各个国家两年内的平均人口数。我们接下来用nest的 rollup 子操作：

let meanDataset = d3.nest()
.key(d => d.country)
.rollup(d => d3.mean(d.map(x => x.population)))
.entries(dataset)

得到如下结果，并存为 meanDataset

[
{"key": "巴西", "value": 18764},
{"key": "印尼", "value": 23463.5},
{"key": "美国", "value": 30017},
{"key": "印度", "value": 113282},
{"key": "中国", "value": 132942.5},
{"key": "世界人口", "value": 656018.5}
]

Step 3. D3操作SVG

数据有了，我们现在要开始考虑怎么在图中画出来了

D3可以操作各种 HTML Element，当然对于图形来说，最简单的是操作 SVG 元素。

SVG是一种矢量图形标准，它的英文全称为Scalable Vector Graphics，是W3C定义的标准。

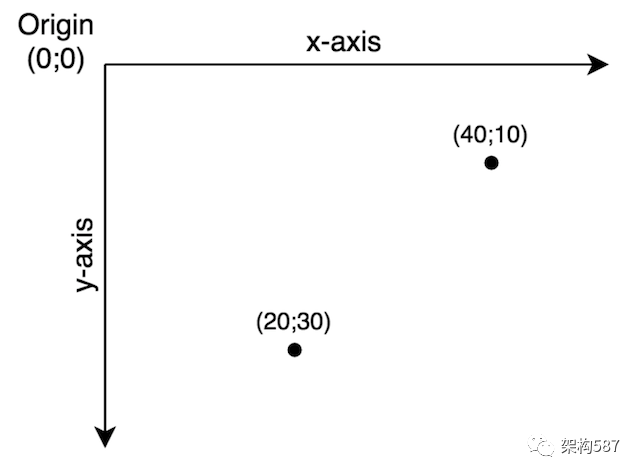

SVG比较需要注意的是其坐标系，是从左上角为 (0,0) 原点的，

比如：我们现在SVG中画个圆，那么我们可以这样写：

<svg width="400px" height="300px">
<circle cx=50 cy=50 r=50 style='fill:#3EB9BA'>
</circle>
</svg>

将在 (50,50) 这个坐标为圆心，画一个半径为50的圆，并把圆的填充颜色设置为好看的“观远”色

D3 操作 HTML Elements 主要是 d3-selection 子项目，比如：d3.select 和 d3.selectAll，可以看文档：https://github.com/d3/d3-selection/blob/v1.4.1/README.md#select

我们用D3来实现往之前 d3.html 中预留的 <svg></svg> 节点添加一个圆形的代码如下：

let width = 400
let height = 300
let svg = d3.select("svg")
.attr("width", width)
.attr("height", height)
svg.append("circle")
.attr("cx", 50)
.attr("cy", 50)
.attr("r", 50)
.style("fill", "#3EB9BA")

d3.select("svg") 是通过前端的 CSSSelector 来选择对应的HTML Element，结果和手工写SVG是一样的：

Step 4. 使用比例尺（Scale）来映射实际数据到屏幕坐标

Step3中，我们可以操作简单的SVG元素了，但是毕竟我们要做的图不是随便拼接起来的，而是要和实际数据有关的统计图形，那么我们需要比例尺（Scale）的支持。

在《图形语法》书中，有一章来讲 Scales，对于D3来说，也有很多API是和比例尺相关。

比例尺的作用是什么呢？

比如：我们有了数据meanDataset

[
{"key": "巴西", "value": 18764},
{"key": "印尼", "value": 23463.5},
{"key": "美国", "value": 30017},
{"key": "印度", "value": 113282},
{"key": "中国", "value": 132942.5},
{"key": "世界人口", "value": 656018.5}
]

我们想要做一个“垂直单柱图”，那么我们的X轴是“国家”，Y轴是“人口数”。首先我们遇到的第一个问题是：我们如何把各个数据转化为SVG画布上的坐标。这个就是比例尺（Scale）要解决的问题。

因为数据是有不同类别的，比如：类目（category），数值，时间（time）等，所以，我们也需要不同的比例尺。D3中提供了丰富的比例尺，具体的可以参考D3文档。

注：《图形语法》书中把数据类型分为：Nominal，Ordinal，Interval，Ratio。但是解释有点难，所以这里就简单的用类目，数值，时间等来分

Scale都有两个概念：

domain：就是该维度的真实值的范围
range：映射到画布展示上时的坐标范围

概念有点抽象，请看下面实际例子中的应用

Step 4.1 X轴比例尺

X轴上是国家名，是离散的值，并且我们需要画的是柱图，那么我们可以用比例尺：d3.scaleBand, 参考文档：https://github.com/d3/d3-scale/blob/v2.2.2/README.md#scaleBand

let xScale = d3.scaleBand()
.domain(['巴西', '印尼', '美国', '印度', '中国', '世界人口'])
.range([0, width])
.padding(0.1)

解读：

domain 中直接写了6个国家的名字，主要是为了看的更清楚，实际中可以通过： meanDataset.map(d=>d.key) 来获得该结果
range: 因为我们的SVG的大小是：宽400像素，高300像素，所以X轴是：[0, 400]
额外设置了 10% 的空白间隔（padding），是为了避免柱子都紧挨在一起

我们用如下程序来打印一下各个国家展示在X轴的坐标：

console.log('每根柱子的宽度为：' + xScale.bandwidth())
['巴西', '印尼', '美国', '印度', '中国', '世界人口'].forEach(
function(country) {
console.log('' + country + ' 的x轴开始位置是: ' + xScale(country));
}
)

得到如下结果：

每根柱子的宽度为： 59.01639344262295
巴西 的x轴开始位置是: 6.557377049180332
印尼 的x轴开始位置是: 72.1311475409836
美国 的x轴开始位置是: 137.70491803278688
印度 的x轴开始位置是: 203.27868852459017
中国 的x轴开始位置是: 268.8524590163934
世界人口 的x轴开始位置是: 334.4262295081967

Step 4.2 Y轴比例尺

Y轴是各个国家的人口数，是连续的数值类型，我们可以用比例尺：d3.scaleLinear, 参考文档：https://github.com/d3/d3-scale/blob/v2.2.2/README.md#scaleLinear

let yScale = d3.scaleLinear()
.domain([0, d3.max(meanDataset.map(d => d.value))]).nice()
.range([height, 0])

解读：

domain中是一个数值范围，因为我们需要从0开始，所以这里是写了 [0, 656018.5]
domain后面又额外的调用了 nice(), 主要是因为对于实际场景的中数值，往往其最大值并不是一个比较恰好的整数，如果调用nice做处理后，将会由 [0, 656018.5] 变为：[0, 700000] 会看着更好些
range：因为我们要映射到高度为 300像素的SVG中, 这里需要额外注意的是: 范围是: [300, 0], 而不是 [0, 300]，这个主要是SVG的Y轴坐标是从上往下增加的，而我们的柱图的”坐标轴标记“（Axis）却是从下向上的，如果这里设置为：[0, 300], 后面的"yAxis”展示会是反的。

Step 5. 开始画柱图的柱子

做了这么多的准备后，我们终于可以开始画柱子了！

svg.selectAll("rect")
.data(meanDataset)
.join("rect")
.attr("x", d => xScale(d.key))
.attr("y", d => yScale(d.value))
.attr("height", d => height - yScale(d.value))
.attr("width", xScale.bandwidth())
.style("fill", "#3EB9BA")

解读：

1). 这里的 data() 是从图中 SVG 父节点选择出所有的 rect（SVG矩形），注意最开始选择时这个是空但是没关系。data()作用就是把数据中数组的每一行和一个 rect图形进行绑定。

2). join 操作是 D3 的最新版本 (版本5.x）中引入的新操作，主要是为了简化数据绑定，在旧的版本中，D3的数据绑定有3个概念

enter: 新的数据到来，之前没有绑定到图形上
update: 新的数据之前已经绑定到图形上
exit：之前绑定到图形上的数据，已经不存在了（需要图形更新去掉之前存在的）

join操作简化了这些操作（当然，仍然能把 enter, update, exit 三个函数当成参数传给 join （所以，自行了解D3的 enter，update，exit 概念还是很重要的）。但是本例子中，只是用静态数据画图，而不涉及更新等操作，所以，就可以简单的 join('rect')

3). 对于 SVG rect 矩形所具有的属性：x,y,height, width 进行赋值，这里，一方面可以直接赋值数值，另一方面也可以传入一些函数。这些函数的声明类似于：

function(d, i) {
return xScale(some_function(d));
}

这里：

传入的第一个参数是对于需要绑定到当前 rect 的数据行。比如：对于我们的例子，我们是绑定每个 rect 到 meanDataset 的每行，那么，这里的 d 就是
{"key":"巴西","value":18764}
传入的第二个参数是当前元素在 meanDataset 的数组中的索引，第一rect对应的就是 0

4). 默认的颜色是黑色，所以别忘了设置矩形的颜色为好看的“观远”色

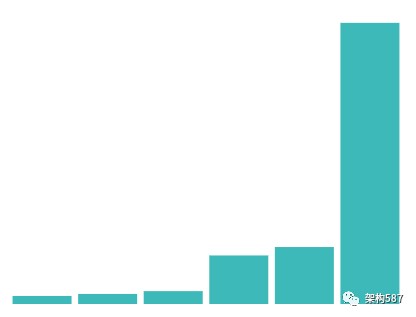

获得图形：

Step 6. 增加坐标轴支持

虽然说D3是相对底层的图形库，但是它提供了大量丰富的图形相关的算法支持，比如：坐标轴（Axis）的支持，其中封装了很多操作，比如：

根据指定的比例尺（Scale），该划分多少个tick （标度）
每个刻度上的显示文本是什么
以及一些常见的坐标轴的可配置项等

可以从 https://github.com/d3/d3-axis/tree/v1.0.12 看起：

d3.axisTop - 顶部坐标轴
d3.axisRight - 右侧坐标轴
d3.axisBottom - 底部坐标轴
d3.axisLeft - 左侧坐标轴

简单调用一下，并绑定到之前的X轴和Y轴的比例尺上，

svg.append("g")
.call(d3.axisBottom(xScale))
svg.append("g")
.call(d3.axisLeft(yScale).ticks(null, null))

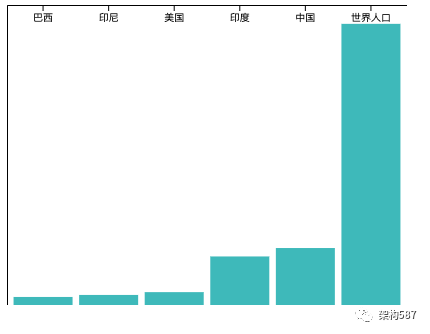

得到图形：

我们发现了如下问题：

对于底部坐标轴，默认展示是y轴上放在了 0 的位置（最上面）
对于左侧坐标轴，因为刻度tick和文字都是放在左侧的，而我们的坐标轴放在了 X轴为 0 的位置，所以，tick和文字都被隐藏了。

为了解决第一个问题，我们需要使用SVG的 transform 转化， SVG的transform有如下操作：

translate：平移
scale：放大/缩小
rotate：旋转
skewX & skewY：倾斜

对于问题1，我们可以使用 translate 平移到底部来解决。（但是如果移到图形的底部，就也会有第2个问题，坐标轴的刻度文字将被隐藏）

为了解决第二个问题，一般有两种解法：

首先预先定义上下左右的空闲位置大小（margin），然后在计算各个矩形坐标，坐标轴位置等，考虑到这些margin空白的大小。一般会采用这个方案，但是对于本例子中，就意味着之前的代码很多地方都要改过。
另一种比较偷懒一点的方法是使用 SVG 的 viewBox，指定看到的坐标范围，并调大画布SVG大小。

这里用第二种方案来演示一下，比如：之前我们的SVG是宽400，高300的图形，对于：

viewBox ( min-x, min-y, width, height )

我们可以使用 (-50, -15, 430, 345) 作为 viewBox，那么之前的原点 (0, 0) 在新的显示下将不在是在屏幕最左上角，而是向“东偏南”方向移动了一点。另外，我们也可以额外增大 SVG 元素的大小为：宽度（50 + 430），高度（15 + 345），变为: 480 * 360，以避免图像被缩小。

修改代码如下：

svg = svg
.attr("width", width + 80)
.attr("height", height + 60)
.attr("viewBox", `-50 -15 ${width + 30} ${height + 45}`)
svg.append("g")
.attr("transform", `translate(0,${height})`)
.call(d3.axisBottom(xScale))
svg.append("g")
.call(d3.axisLeft(yScale).ticks(null, null))

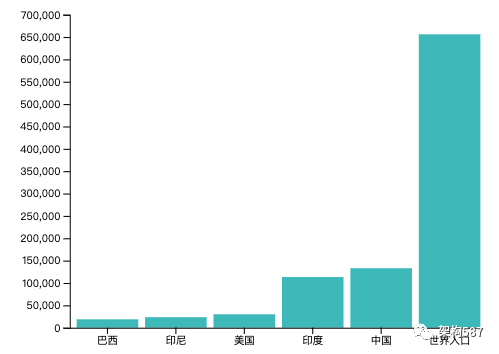

获得图形：

Step 7. 扩展颜色支持

单调颜色的世界是不完美的，我们可以加上颜色支持。D3预制了不少颜色模式，可以参考：Color Schemes (d3-scale-chromatic)：https://github.com/d3/d3-scale-chromatic/tree/v1.5.0 对于不同类型的数据，有不同的颜色模式。

我们这里用和 Tableau 10 中预制的颜色模式：d3.schemeTableau10，来对每个矩形标色

svg.selectAll("rect")
.data(meanDataset)
.join("rect")
.attr("x", d => xScale(d.key))
.attr("y", d => yScale(d.value))
.attr("height", d => height - yScale(d.value))
.attr("width", xScale.bandwidth())
// .style("fill", "#3EB9BA")
.style("fill", (d, i) => d3.schemeTableau10[i % 10])

修改的只有最后一行，把观远色改为使用 d3.schemeTableau10，注意，因为这个颜色模板只有10种颜色，所以，我们要调用对10的“取模运算”。

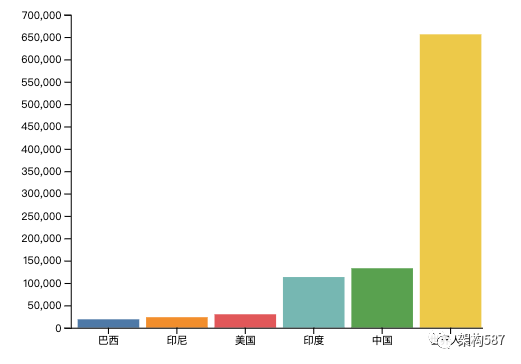

有了颜色，颜值马上上升了：

Step 8. 增加文本标签（Label）展示

因为我们学会了使用比例尺，那么加Label变得非常容易，其位置其实和矩形 Rect 是一致的，只是我们稍微向上偏移一点。我们使用SVG的TEXT元素来画Label

svg.append("g")
.attr("font-size", 10)
.selectAll("text")
.data(meanDataset)
.join("text")
.attr("x", d => xScale(d.key) + xScale.bandwidth() / 2)
.attr("y", d => yScale(d.value) - 5)
.attr('text-anchor', 'middle')
.text(d => d3.format(",")(d.value))

这里需要注意：

通过 text-anchor 设置为middle，并计算x轴位置时，在对每个矩形的坐标x基础上，额外加了半个Rect的宽度，这样就是中间对齐的了！（So Easy）
默认的文本展示为： 656018.5 ，但是我们想要展示为更好看一点的 656,018.5

为了转化数值为更好的展示，我们就需要用D3的number format 库了（对于时间，也有 time format库），文档在：https://github.com/d3/d3-format/tree/v1.4.4，通过文档，我们可以看到如下格式可以在千分位加上逗号：

d3.format(",")(d.value)

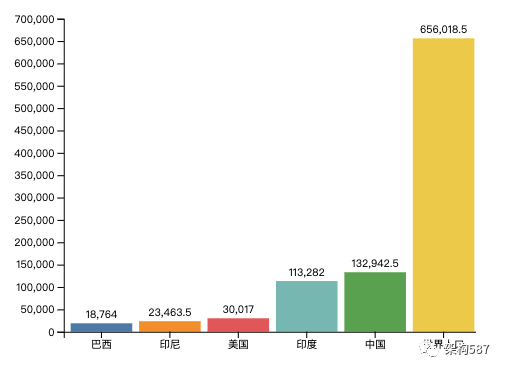

最终图形如下：

程序附录

看到这里，估计你也想直接试试D3了，我把完整的程序也列一下，可以把它保存为本地的 .html 文件，然后chrome浏览器打开

<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8">
<title>D3 Demo</title>
<script src="https://d3js.org/d3.v5.js"></script>
</head>
<body>
<svg></svg>
</body>
<script>
let dataset = [
{"year": 2011, "country": "巴西", "population": 18203},
{"year": 2012, "country": "巴西", "population": 19325},
{"year": 2011, "country": "印尼", "population": 23489},
{"year": 2012, "country": "印尼", "population": 23438},
{"year": 2011, "country": "美国", "population": 29034},
{"year": 2012, "country": "美国", "population": 31000},
{"year": 2011, "country": "印度", "population": 104970},
{"year": 2012, "country": "印度", "population": 121594},
{"year": 2011, "country": "中国", "population": 131744},
{"year": 2012, "country": "中国", "population": 134141},
{"year": 2011, "country": "世界人口", "population": 630230},
{"year": 2012, "country": "世界人口", "population": 681807}
]
let meanDataset = d3.nest()
.key(d => d.country)
.rollup(d => d3.mean(d.map(x => x.population)))
.entries(dataset)
let width = 400
let height = 300
let svg = d3.select("svg")
.attr("width", width)
.attr("height", height);
let xScale = d3.scaleBand()
.domain(['巴西', '印尼', '美国', '印度', '中国', '世界人口'])
.range([0, width])
.padding(0.1)
let yScale = d3.scaleLinear()
.domain([0, d3.max(meanDataset.map(d => d.value))]).nice()
.range([height, 0])
svg = svg
.attr("width", width + 80)
.attr("height", height + 60)
.attr("viewBox", `-50 -15 ${width + 30} ${height + 45}`)
svg.selectAll("rect")
.data(meanDataset)
.join("rect")
.attr("x", d => xScale(d.key))
.attr("y", d => yScale(d.value))
.attr("height", d => height - yScale(d.value))
.attr("width", xScale.bandwidth())
// .style("fill", "#3EB9BA")
.style("fill", (d, i) => d3.schemeTableau10[i % 10])
svg.append("g")
.attr("transform", `translate(0,${height})`)
.call(d3.axisBottom(xScale))
svg.append("g")
.call(d3.axisLeft(yScale).ticks(null, null))
svg.append("g")
.attr("font-size", 10)
.selectAll("text")
.data(meanDataset)
.join("text")
.attr("x", d => xScale(d.key) + xScale.bandwidth() / 2)
.attr("y", d => yScale(d.value) - 5)
.attr('text-anchor', 'middle')
.text(d => d3.format(",")(d.value))
</script>
</html>

总结

本文只是D3的起步，主要是简单介绍了一些基本概念：比例尺，数据绑定，SVG操作等，D3还有很多高级功能值得探索，比如：动画，tooltip，拖拽等。

不要被“底层”所吓到，D3虽然看着复杂，但是由于有理论支撑，虽然D3有1000+个不同的API，但是其被很好的组织在了不同的类别和目的下，使用还是相对方便的。正如“底层”的C语言也能实现 Windows/Linux 操作系统，基于D3，也能构造出非常易用的高级图形库，比如：plotly: https://plotly.com/javascript/

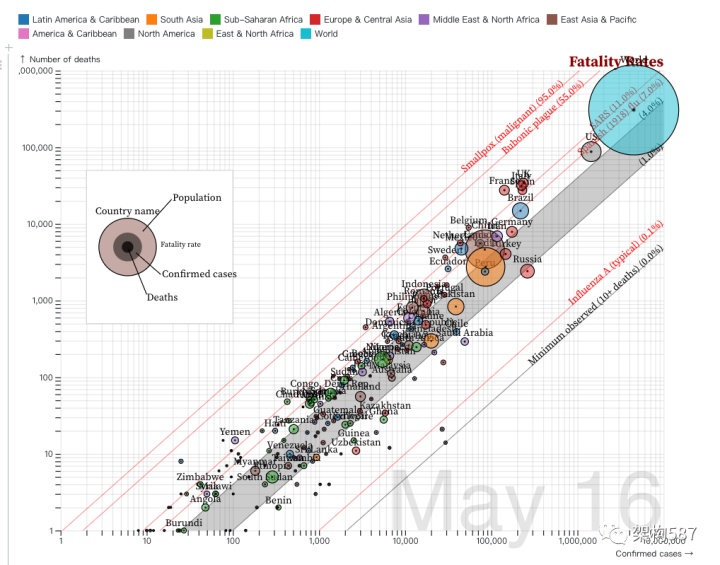

另外，我们不能把D3局限在一些常见的统计图形上（比如：柱图，饼图等），而其由于最强大的表达能力，以及丰富的预制图形算法库，可以广泛被用于各种创意图形的绘制，比如分析新冠的致命程度：https://observablehq.com/@yy/covid-19-fatality-rate
