基于Verilog HDL的FPGA时钟设计与实现

本文还有配套的精品资源，点击获取

简介：本项目介绍使用Verilog HDL设计并实现FPGA上的时钟功能，并将时间显示在LCD1602屏幕上。项目详细描述了Verilog HDL在定义时钟生成器和LCD接口逻辑中的应用，包括分频逻辑的实现、时间计算处理、以及与LCD通信的控制逻辑。强调了时钟精度、模块化设计、错误处理和时序约束在设计过程中的重要性，并指出该项目对学习FPGA设计和Verilog HDL应用的重要性。

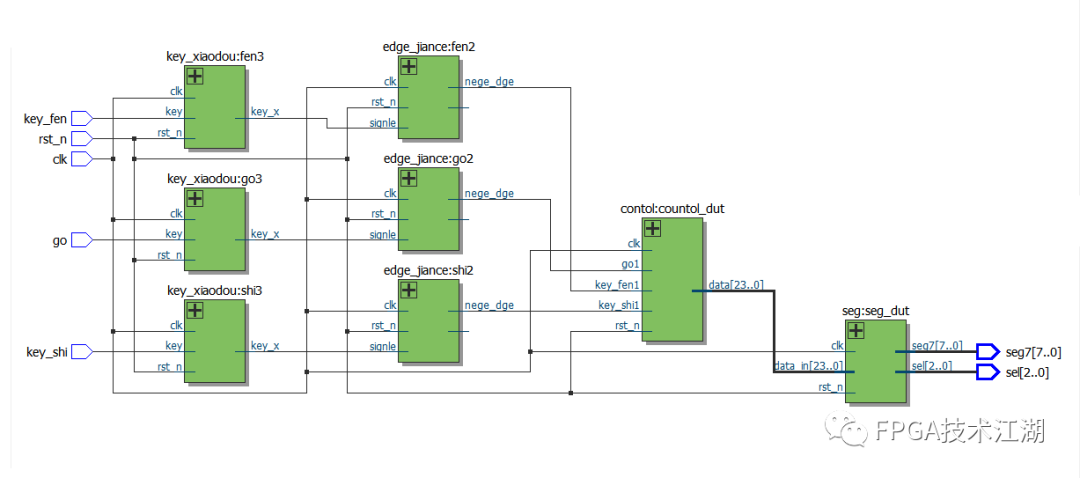

1. FPGA时钟设计与实现

在数字电路设计中，时钟是核心，它驱动着数据的流动和处理。而FPGA（现场可编程门阵列）作为一种灵活的半导体器件，其时钟设计对整个系统性能有着决定性影响。本章首先探讨时钟设计的基础知识，随后深入FPGA的时钟实现方式，包括时钟信号的生成、控制、分频与倍频等关键技术。此外，本章还涉及了时钟稳定性和精度提升的策略，以及在复杂时钟系统中应用模块化设计的重要性。通过这些内容的学习，可以帮助读者更深入地理解和掌握FPGA时钟设计的关键技术和实现方法。

// 示例代码：简单时钟生成器
module simple_clock_generator(
    input wire clk,    // 输入参考时钟
    input wire reset,  // 异步复位信号
    output reg out_clk // 输出时钟信号
);

// 时钟分频器设计逻辑，用于生成新的时钟信号
always @(posedge clk or posedge reset) begin
    if(reset) begin
        out_clk <= 0;
    end else begin
        out_clk <= ~out_clk; // 翻转输出时钟状态
    end
end

endmodule

在上述代码示例中，我们用Verilog语言实现了一个简单的时钟分频器，它接收一个输入时钟 clk 和复位信号 reset ，并输出一个分频后的时钟信号 out_clk 。这展示了FPGA时钟设计中的基本逻辑，为深入理解时钟分频器的设计与实现打下基础。

2. Verilog HDL在FPGA项目中的应用

2.1 Verilog HDL基础知识

2.1.1 Verilog HDL的基本语法

Verilog硬件描述语言（Verilog HDL）是一种用于电子系统的硬件建模语言，可以用来模拟数字系统的行为和结构。在FPGA项目中，Verilog HDL常用于编写硬件逻辑代码，它允许设计师以文本形式描述电路的功能。

Verilog的基础语法包括：

• 模块（module）：构成Verilog代码的基本单元，用于定义电路的接口和功能。
• 端口（port）：模块的输入输出信号。
• 注释（comment）：用于解释代码，分为单行注释（使用 // ）和多行注释（使用 /* ... */ ）。
• 数据类型：包括逻辑类型（如 wire 和 reg ）和向量类型（如 [N-1:0] 表示N位向量）。

例如，一个简单的模块定义如下：

module simple_module(input wire a, input wire b, output wire out);
    assign out = a & b; // 使用逻辑与操作
endmodule

上述代码定义了一个名为 simple_module 的模块，它有两个输入 a 和 b ，一个输出 out ，并使用了逻辑与操作实现输出。

2.1.2 Verilog HDL的模块化设计

模块化设计是Verilog HDL的核心特性之一，它允许设计师将复杂的电路划分为多个较小的、可管理的模块，并在更高层次上组合这些模块。模块化设计不仅有助于代码的复用，还能提高设计的可读性和可维护性。

在设计模块时，可以使用以下原则：

• 每个模块应有一个清晰定义的功能。
• 模块的接口应尽可能简化，只有必要的输入输出信号。
• 避免在模块内部创建全局信号，以防止信号冲突和不可预测的行为。

// 举例说明模块化设计
module adder(input wire [3:0] a, input wire [3:0] b, output wire [4:0] sum);
    assign sum = a + b; // 4位加法器模块
endmodule

在这个例子中， adder 模块实现了一个4位加法器的功能，具有清晰的输入输出接口，使得它可以在其他模块中被方便地复用。

2.2 Verilog HDL在时钟设计中的应用

2.2.1 时钟信号的生成与控制

在FPGA项目中，生成和控制时钟信号是至关重要的。Verilog HDL可以用来创建时钟分频器和时钟切换逻辑，以生成所需的时钟频率和稳定性。

实现时钟生成通常涉及到以下Verilog特性：

• 使用 always 块来创建时序逻辑，通常在时钟信号的上升沿或下降沿触发。
• 使用 reg 类型来存储寄存器值。
• 使用 assign 语句和 wire 类型来描述组合逻辑。

module clock_divider(input wire clk, input wire rst, output reg div_clk);
    parameter DIVIDES_BY = 4; // 时钟分频参数
    reg [1:0] counter = 0; // 2位计数器

    always @(posedge clk or posedge rst) begin
        if (rst) begin
            counter <= 0;
            div_clk <= 0;
        end else begin
            counter <= counter + 1;
            if (counter == DIVIDES_BY - 1) begin
                div_clk <= ~div_clk;
                counter <= 0;
            end
        end
    end
endmodule

这个 clock_divider 模块使用了一个2位计数器来分频输入时钟 clk 。每当计数器达到分频参数 DIVIDES_BY 时，输出时钟 div_clk 翻转状态，并重置计数器。通过调整 DIVIDES_BY 的值，可以实现不同的时钟分频比例。

2.2.2 时钟分频与倍频的实现方法

时钟分频和倍频是FPGA设计中的常见需求。分频是通过减少时钟周期的频率来实现的，而倍频则是通过增加时钟周期的频率来实现的。

在Verilog中，实现时钟分频通常使用计数器来计算每个时钟周期内应保持高电平或低电平的时长。对于倍频，通常涉及到锁相环（PLL）的使用，但由于Verilog本身不直接支持PLL的描述，通常需要使用FPGA供应商提供的IP核来实现。

下面是一个简单的时钟倍频的例子：

module clock_multiplier(input wire clk_in, input wire rst, output reg clk_out);
    // 假设时钟倍频比例为2
    always @(posedge clk_in or posedge rst) begin
        if (rst) begin
            clk_out <= 0;
        end else begin
            clk_out <= ~clk_out; // 翻转输出时钟信号
        end
    end
endmodule

在这个例子中，每次 clk_in 的上升沿到来时， clk_out 都会翻转其状态，从而实现了两倍的时钟频率。

2.3 Verilog HDL在显示接口设计中的应用

2.3.1 LCD1602显示接口的Verilog实现

LCD1602是一种常用于显示少量字符的字符型液晶显示模块。在FPGA项目中，可以通过Verilog HDL来设计与LCD1602通信的接口逻辑，从而实现字符显示。

一个基本的LCD1602接口实现可能会包括以下Verilog代码：

module lcd_display(
    input wire clk, // 主时钟信号
    input wire reset, // 复位信号
    output reg lcd_rs, // LCD寄存器选择信号
    output reg lcd_en, // LCD使能信号
    output reg [7:0] lcd_data, // LCD数据总线
    output reg lcd_rw // LCD读写信号
);

// 状态机和数据序列化逻辑
// ...

endmodule

在此模块中，通过定义输出信号 lcd_rs , lcd_en , lcd_data , 和 lcd_rw ，我们可以发送适当的控制信号和数据到LCD1602，从而控制显示内容。

2.3.2 数据序列化与控制逻辑的设计

数据序列化是指将数据按照一定格式顺序发送到显示设备的过程。对于LCD1602，数据序列化包括发送指令和数据字节到模块，并在适当的时序内操作控制信号。

以下是一个简化的LCD数据序列化逻辑的Verilog代码片段：

always @(posedge clk or posedge reset) begin
    if (reset) begin
        // 初始化状态机和控制信号
    end else begin
        case (state)
            STATE_IDLE: // 空闲状态
                // ...
            STATE_SEND_CMD: // 发送指令状态
                // 发送LCD指令序列
                // ...
            STATE_SEND_DATA: // 发送数据状态
                // 发送LCD数据序列
                // ...
            // 更多状态...
        endcase
    end
end

通过定义不同的状态和在时钟边沿切换状态，模块可以按照正确的时序发送指令和数据到LCD1602。这允许设计师控制LCD的显示内容和行为。

在实现时，需要考虑LCD的初始化序列、数据写入时序和指令集等关键参数，确保数据能够被正确解释和显示。

接下来，我们将深入探讨时钟生成器的设计与实现。

3. 时钟生成器设计

时钟生成器是数字系统中不可或缺的一部分，尤其是在FPGA项目中，它负责提供稳定的时钟信号，确保各个模块能够同步运行。本章将深入探讨时钟生成器的设计原理，以及如何利用Verilog HDL来实现一个高效的时钟生成器。

3.1 时钟生成器的设计原理

3.1.1 时钟信号的重要性与特性

时钟信号是数字电路同步和操作的基础，它定义了系统的时间基准。一个理想的时钟信号应当具有以下特性：

• 稳定性 ：时钟频率保持不变，短时间内的频率漂移应当最小化。
• 准确性 ：时钟周期的长度应当与设计标准一致。
• 低抖动 ：时钟边沿的不稳定性应当尽可能小，以减少信号的不确定性。

3.1.2 时钟生成器的典型应用场景

时钟生成器广泛应用于需要精确时间控制的场景，如：

• 通信系统 ：高速串行数据传输要求严格的时间同步。
• 信号处理 ：需要准确的时间基准来进行数字信号处理。
• 多核处理器同步 ：确保多个处理器核之间能够准确地同步操作。

3.2 时钟生成器的Verilog实现

3.2.1 利用PLL生成高频时钟信号

在FPGA中，相位锁环（Phase-Locked Loop, PLL）是一个广泛应用的技术，用于生成高频时钟信号。PLL能够将低频输入信号倍频，同时保持相位同步，从而生成稳定的高频时钟输出。

以下是一个使用Verilog HDL实现PLL倍频功能的代码示例：

module clock_generator(
    input wire clk_in,        // 输入时钟
    input wire reset,         // 复位信号
    output reg clk_out        // 输出时钟
);

reg [15:0] div_counter;  // 分频计数器

always @(posedge clk_in or posedge reset) begin
    if (reset) begin
        div_counter <= 0;
        clk_out <= 0;
    end else begin
        if (div_counter == 15) begin
            div_counter <= 0;
            clk_out <= ~clk_out; // 翻转输出时钟
        end else begin
            div_counter <= div_counter + 1;
        end
    end
end

endmodule

在上述代码中，我们使用了一个16位的计数器 div_counter ，该计数器在每个输入时钟上升沿增加。当计数器达到最大值时，输出时钟 clk_out 翻转其状态。这样，如果输入时钟频率为50MHz，输出时钟将是25MHz。请注意，这里仅为了示例简单地使用了一个计数器来实现分频，而实际的PLL设计会更为复杂，以保证时钟的稳定性。

3.2.2 时钟稳定性的保证措施

时钟稳定性是时钟生成器设计中的关键因素。为确保时钟信号的稳定性，设计者需要采取以下措施：

• 电源管理 ：采用低噪声电源并设计合适的电源去耦网络。
• PCB布局 ：合理布局时钟线，避免干扰和串扰。
• 温度控制 ：考虑温度对器件性能的影响，设计必要的温度补偿措施。

此外，可以通过软件工具来辅助分析时钟树的布局，并进行时钟网络的仿真，以确保设计符合性能要求。

通过本章节的介绍，我们了解了时钟生成器设计的重要性以及如何利用Verilog HDL实现时钟生成器的基础原理。在下一章节中，我们将继续探讨如何实现LCD1602显示接口。

4. LCD1602显示接口实现

4.1 LCD1602显示原理与接口概述

4.1.1 LCD1602的基本工作原理

LCD1602是一种常用的字符型液晶显示屏，它通过内置的字符发生器生成标准ASCII字符，并在显示屏上显示。显示屏由多个段组成，每个段可以单独控制以显示不同的字符或符号。LCD1602可以显示16个字符，共有2行，因此被称为1602 LCD。它一般使用并行接口来实现数据传输，包括数据线和控制线。数据传输通常涉及到以下几个信号：RS（寄存器选择）、RW（读/写选择）、E（使能信号）、数据线D0-D7等。通过精确控制这些信号的时序，可以在LCD1602上显示预期的文本信息。

4.1.2 显示接口的数据与控制信号

在与FPGA的接口设计中，重要的是理解并实现以下的控制和数据信号：

• RS（Register Select）：这个信号用来选择指令寄存器或数据寄存器。当RS=0时，写入的数据或读取的数据是命令或状态字；当RS=1时，写入的数据是即将显示在LCD上的字符数据。
• RW（Read/Write）：控制数据传输的方向。RW=0时，进行写操作；RW=1时，进行读操作。
• E（Enable）：这是一个使能信号，当它从高电平跳变到低电平时，LCD会读取数据总线上RS和RW指定的数据。
• D0-D7：这是8位数据线，用于传输字符数据或命令数据到LCD。

为了在FPGA中驱动LCD1602显示接口，我们需要实现上述信号的时序控制逻辑。

4.2 LCD1602与FPGA的接口设计

4.2.1 接口的硬件连接与电气特性

硬件连接方面，需要将LCD1602的数据线D0-D7连接到FPGA的相应I/O引脚。控制线RS、RW和E也分别连接到FPGA的I/O引脚。此外，通常还需连接背光控制线，以及为LCD1602提供适当的电源和地线。电气特性方面，FPGA的输出电压必须与LCD1602的操作电压相匹配。

为了防止电气损伤，应当注意信号线的阻抗匹配、负载和驱动能力，以及信号完整性问题。此外，使用合适的上拉或下拉电阻来保证控制信号在未驱动时的稳定状态。

4.2.2 Verilog HDL中接口的驱动逻辑

在FPGA中，用Verilog HDL实现LCD1602接口的驱动逻辑需要关注信号的精确时序控制。下面是一个简化的Verilog HDL示例代码，用于生成LCD1602的控制信号：

module lcd1602_driver (
    input clk,  // FPGA时钟输入
    input reset,  // 复位信号
    input rs,  // RS控制信号
    input rw,  // RW控制信号
    input [7:0] data,  // 数据总线
    output reg lcd_rs,  // LCD RS信号
    output reg lcd_rw,  // LCD RW信号
    output reg [7:0] lcd_data,  // LCD数据线
    output reg lcd_e  // LCD使能信号
);

// 状态机状态定义
localparam IDLE = 2'b00,  // 空闲状态
           RS_LOW = 2'b01,  // 设置RS低电平
           DATA_LOW = 2'b10,  // 写入数据低字节
           DATA_HIGH = 2'b11;  // 写入数据高字节

reg [1:0] state = IDLE;

always @(posedge clk or posedge reset) begin
    if (reset) begin
        state <= IDLE;
    end else begin
        case (state)
            IDLE: begin
                if (rs == 0 && rw == 0) begin  // 写命令
                    state <= RS_LOW;
                end
                // 其他状态转换逻辑
            end
            RS_LOW: begin
                lcd_rs <= 0;
                lcd_rw <= 0;
                lcd_data <= data;  // 此处应有数据寄存器写入逻辑
                state <= DATA_LOW;
            end
            DATA_LOW: begin
                lcd_e <= 1;
                // 延时以满足LCD的建立时间
                #20;
                lcd_e <= 0;
                state <= DATA_HIGH;
            end
            DATA_HIGH: begin
                // 此处应有高字节数据的写入逻辑
                state <= IDLE;
            end
        endcase
    end
end

endmodule

代码逻辑的逐行解读分析：

• module lcd1602_driver 定义了一个名为 lcd1602_driver 的模块，它接收时钟信号 clk 、复位信号 reset 、控制信号 rs 和 rw ，以及8位数据总线 data 作为输入。
• 输出信号包括LCD的控制信号 lcd_rs 、 lcd_rw 和 lcd_data 数据线，以及使能信号 lcd_e 。
• 定义了一个状态机，包括空闲 IDLE 、RS低电平 RS_LOW 、数据低字节 DATA_LOW 和数据高字节 DATA_HIGH 状态。
• 在每个时钟上升沿，根据当前状态和输入信号，状态机会转换到下一个状态，并执行相应的输出信号赋值。
• 对于 DATA_LOW 状态，实现了一个简化的延时机制，以满足LCD的建立时间要求。

在实际的设计中，上述代码需要进一步完善，比如增加写入高字节的逻辑，并且可能需要引入更多状态以处理不同的LCD操作，例如清除显示、设置显示位置等。还需要注意编写适当的延时代码块来满足LCD的时序要求，并可能需要实现一个并行到串行数据转换逻辑来驱动数据线D0-D7。

至此，我们已经完成了LCD1602显示接口实现的初步设计。在下一章节中，我们将进一步探讨时钟分频器设计的细节。

5. 时钟分频器设计

5.1 时钟分频器的作用与设计要点

5.1.1 时钟分频的需求分析

时钟分频器在数字系统中担当着至关重要的角色。它能够将一个高频率的时钟信号转换为一个或多个频率较低的时钟信号，这一过程对系统中各种模块的时序控制至关重要。在某些应用中，例如微处理器、通信系统、以及传感器接口等，由于每个模块的时钟速率要求不同，分频器使得这些模块可以共享同一个高频时钟源，同时保证其按照各自独立的速率运行。

5.1.2 分频器设计的理论基础

分频器设计的基本理论包括计数器原理和逻辑设计。一个简单的分频器可以通过计数器实现，计数器到达某个特定的值时，输出信号翻转，从而生成目标频率的时钟。根据不同的需求，分频器可以设计为简单的二分频器，也可以是更复杂的可配置分频器。设计分频器时需要注意的关键点包括输入输出时钟频率的比例、分频误差、以及功耗等因素。

5.2 时钟分频器的Verilog实现

5.2.1 分频比例的配置与实现

时钟分频比例的配置通常通过Verilog代码中的参数来实现，这样可以根据不同的应用场景灵活调整分频比例。以下是一个简单的二分频器的Verilog代码示例：

module clock_divider(
    input clk,        // 输入的高频时钟信号
    input rst_n,      // 异步复位信号，低电平有效
    output reg out_clk // 输出的分频时钟信号
);

always @(posedge clk or negedge rst_n) begin
    if (!rst_n) begin
        out_clk <= 1'b0;
    end else begin
        out_clk <= ~out_clk; // 每个时钟上升沿，输出翻转
    end
end

endmodule

在上述代码中， out_clk 在每个 clk 的上升沿翻转一次，从而实现了二分频。输出的 out_clk 频率是输入 clk 频率的一半。

5.2.2 精确时钟控制的实现技术

为了实现精确的时钟控制，设计者需要考虑到时钟信号的占空比、稳定性和同步问题。以下是一个可配置分频比例的时钟分频器Verilog代码示例：

module configurable_clock_divider #(
    parameter DIVISION_FACTOR = 4
)(
    input clk,                // 输入的高频时钟信号
    input rst_n,              // 异步复位信号，低电平有效
    output reg [DIVISION_FACTOR-1:0] out_clk // 输出的分频时钟信号
);

integer counter = 0;

always @(posedge clk or negedge rst_n) begin
    if (!rst_n) begin
        counter <= 0;
        out_clk <= 0;
    end else begin
        if (counter == (DIVISION_FACTOR/2 - 1)) begin
            out_clk <= ~out_clk;
            counter <= 0;
        end else begin
            counter <= counter + 1;
        end
    end
end

endmodule

在这个例子中， DIVISION_FACTOR 是一个参数，允许设计者通过改变这个参数值来配置分频比例。分频输出信号 out_clk 在达到预设的计数值时翻转，这样就可以精确控制输出信号的频率和占空比。

通过Verilog的参数化模块设计，时钟分频器可以在不同的应用中复用，只需通过简单的参数调整即可适应不同的需求。

6. 晶振频率转换逻辑

6.1 晶振频率转换的基本原理

6.1.1 晶振与FPGA时钟的关系

晶振（Crystal Oscillator）是提供精确时钟频率信号给FPGA的重要组件。它通过晶体振荡产生稳定的基准时钟频率，FPGA则基于这一基准频率进行内部逻辑的时钟信号生成。晶振提供的频率通常固定，但FPGA对时钟信号的需求多变，例如需要不同频率的时钟信号以适应不同的外设或者处理任务。

晶振频率与FPGA时钟之间的关系主要体现在频率的稳定性和准确度上。稳定的晶振可以保证FPGA在整个工作周期内，其时钟信号的稳定性，这对于高速运行的电路设计尤为关键。同时，准确的时钟频率能够确保数据传输的准确性和时序的可靠性。

6.1.2 频率转换技术的分类与应用

频率转换技术可以分为频率上转换与频率下转换两种基本类型。频率上转换指的是将晶振提供的较低频率信号转换为所需的高频率信号，常见于需要提升系统性能时；而频率下转换则是将高频率信号转换为低频率信号，常用于降低功耗或者满足特定外设的时钟要求。

在FPGA设计中，频率转换可以实现更加灵活的时钟管理。例如，在多任务处理时，不同的模块可能需要不同的时钟频率，这就需要频率转换技术来实现频率的动态调整。此外，频率转换还可以用来实现时钟域的交叉（CDC, Clock Domain Crossing），这是FPGA设计中保证数据传输安全的重要技术之一。

6.2 晶振频率转换逻辑的Verilog实现

6.2.1 频率上转换与下转换的逻辑设计

在FPGA中，实现频率上转换和下转换的最常用方法是使用PLL（Phase-Locked Loop）或者分频器。PLL可以通过内部的VCO（Voltage-Controlled Oscillator）来产生高于晶振频率的信号，而分频器则可以将高频信号转换为低频信号。

在Verilog中实现频率上转换，通常会涉及对PLL的配置，如设置合适的反馈分频比和VCO频率。代码示例如下：

// PLL配置示例代码
(* CASE = "safe" *) reg [1:0] phase = 2'b00;
reg clk_in, clk_out;
wire locked;

// PLL实例化代码
PLLE2 #(
    .CLKIN1_PERIOD(10.0), // 输入时钟周期
    .CLKFBOUT_MULT(10),   // 反馈分频乘数
    .CLKOUT0_DIVIDE(1),   // 输出0分频系数
    // 其他参数配置...
) PLL_inst (
    .CLKIN1(clk_in),       // 主输入时钟
    .CLKFBOUT(clkFB),     // 反馈时钟输出
    .CLKOUT0(clk_out),    // 输出时钟0
    .LOCKED(locked)       // 锁定信号
);

always @(posedge clkFB) phase <= phase + 1;
always @(posedge clk_out or negedge locked) if (!locked) clk_out <= 0; else clk_out <= phase[1];

在上述代码中，我们使用了Verilog的模块实例化来创建一个PLL模块，配置了输入时钟周期、反馈分频乘数和输出分频系数等参数。

6.2.2 频率稳定性的保证机制

为了保证频率转换后的稳定性，PLL模块通常会包含一些内部机制，如频率检测和相位调整。在实际设计中，为了进一步提升稳定性和可靠性，还需要在PLL外部添加一些辅助设计，比如环路滤波器的设计，以及必要的异常处理逻辑。

例如，当PLL锁定失败时，系统可能需要切换到备用时钟源或者采取其他应急措施。此外，为了应对温度、电压等环境因素变化，还需要实现动态频率调整和自适应控制算法。

// PLL锁定失败处理逻辑示例代码
always @(posedge clk_out or negedge locked) begin
    if (!locked) begin
        // PLL锁定失败时的处理逻辑
        // 可以切换到备用时钟源或者采取其他措施
        // ...
    end else begin
        // 正常工作模式
    end
end

通过上述的Verilog代码，我们可以根据锁定信号的状态来切换时钟源，确保系统在任何情况下都有一个稳定可靠的时钟信号。这样既保证了频率转换的准确性，也提高了系统的稳定性与安全性。

7. 状态机与数据序列化

7.1 状态机在时钟控制中的应用

状态机是数字逻辑设计中的一个核心概念，它能够根据输入和当前状态来决定输出，并转移到下一个状态。状态机有多种类型，包括Moore状态机和Mealy状态机，它们在时钟控制中的应用可以帮助实现复杂的时序逻辑。

7.1.1 状态机的基本概念与类型

在设计状态机时，首先要理解它的基本组成：

• 状态（State） ：系统当前的条件或情况，可以是有限个。
• 输入（Input） ：触发状态转移的信号或条件。
• 输出（Output） ：状态机在特定状态下的响应或动作。
• 转移（Transition） ：根据输入和当前状态，系统转移到下一个状态的过程。

Moore状态机和Mealy状态机的区别在于输出的决定因素：

• Moore状态机 ：输出仅依赖于当前状态。
• Mealy状态机 ：输出依赖于当前状态和输入。

在设计FPGA时钟控制系统时，状态机可以用来实现复杂的时序逻辑，如产生各种时钟控制信号。

7.1.2 状态机在时钟分频器中的应用实例

假设我们需要设计一个状态机来控制一个4分频时钟分频器。状态转移图如下：

graph LR
    A[Reset] -->|Enable| B[State0]
    B -->|Clk| C[State1]
    C -->|Clk| D[State2]
    D -->|Clk| E[State3]
    E -->|Clk| B

在Verilog HDL中，代码实现可能如下：

module clock_divider(
    input clk,        // 主时钟信号
    input reset,      // 异步复位信号
    input enable,     // 使能信号
    output reg outclk // 分频后的时钟输出
);

// 状态定义
localparam [1:0]
    S0 = 2'b00,
    S1 = 2'b01,
    S2 = 2'b10,
    S3 = 2'b11;

reg [1:0] current_state, next_state;

always @(posedge clk or posedge reset) begin
    if (reset) begin
        current_state <= S0;
    end else begin
        current_state <= next_state;
    end
end

always @(*) begin
    case (current_state)
        S0: next_state = enable ? S1 : S0;
        S1: next_state = S2;
        S2: next_state = S3;
        S3: next_state = S0;
        default: next_state = S0;
    endcase
end

// 根据状态转移产生输出时钟
always @(posedge clk or posedge reset) begin
    if (reset)
        outclk <= 1'b0;
    else begin
        case (current_state)
            S0: outclk <= 1'b0;
            S2: outclk <= 1'b1;
            default: outclk <= outclk;
        endcase
    end
end

endmodule

在该例子中，状态机根据时钟信号进行状态转移，并在特定的状态输出控制信号，进而实现分频效果。

7.2 数据序列化技术在时钟设计中的运用

7.2.1 数据序列化的原理与方法

数据序列化技术是将数据从并行形式转换为串行形式的过程。在FPGA时钟设计中，序列化技术常用于将多个时钟域的数据同步到单一时钟域，或者在高速串行通信中实现数据的串行传输。

数据序列化的几个关键步骤包括：

• 数据采样 ：在一个稳定的时钟边沿，捕捉并保持数据位。
• 数据移动 ：将数据按顺序移动到移位寄存器中。
• 数据串行化 ：将寄存器中的数据一位一位地输出，通常是使用时钟信号的上升沿或下降沿。

7.2.2 序列化与去序列化在时钟同步中的重要性

在多时钟域设计中，序列化和去序列化是保证数据完整性和同步的关键技术。序列化可以通过串行接口发送数据，而接收端的去序列化逻辑将串行数据恢复到原始的并行数据格式。

以一个简单的串行数据发送和接收为例：

// 串行发送模块
module serializer(
    input clk,        // 发送端时钟
    input reset,      // 异步复位
    input [3:0] data, // 并行数据输入
    output reg sdata  // 串行数据输出
);

reg [2:0] bit_cnt;
always @(posedge clk or posedge reset) begin
    if (reset) begin
        sdata <= 1'b0;
        bit_cnt <= 3'b000;
    end else begin
        if (bit_cnt == 3'b100) begin
            sdata <= data[0];
            bit_cnt <= 3'b000;
        end else begin
            sdata <= data[bit_cnt + 1];
            bit_cnt <= bit_cnt + 1;
        end
    end
end

endmodule

// 串行接收模块
module deserializer(
    input clk,        // 接收端时钟
    input reset,      // 异步复位
    input sdata,      // 串行数据输入
    output reg [3:0] data // 并行数据输出
);

reg [2:0] bit_cnt;
reg [2:0] shift_reg;

always @(posedge clk or posedge reset) begin
    if (reset) begin
        data <= 4'b0000;
        bit_cnt <= 3'b000;
        shift_reg <= 4'b0000;
    end else begin
        shift_reg <= {shift_reg[2:0], sdata};
        if (bit_cnt == 3'b100) begin
            data <= shift_reg;
            bit_cnt <= 3'b000;
        end else begin
            bit_cnt <= bit_cnt + 1;
        end
    end
end

endmodule

通过这种方式，我们可以将4位并行数据在发送端转换成串行数据，并在接收端再转换回4位并行数据，从而实现跨时钟域的数据同步。

本文还有配套的精品资源，点击获取

简介：本项目介绍使用Verilog HDL设计并实现FPGA上的时钟功能，并将时间显示在LCD1602屏幕上。项目详细描述了Verilog HDL在定义时钟生成器和LCD接口逻辑中的应用，包括分频逻辑的实现、时间计算处理、以及与LCD通信的控制逻辑。强调了时钟精度、模块化设计、错误处理和时序约束在设计过程中的重要性，并指出该项目对学习FPGA设计和Verilog HDL应用的重要性。

本文还有配套的精品资源，点击获取
