cadence通过孔焊盘的制作

本文详细介绍PCB设计中过孔及热风焊盘的制作过程,包括尺寸计算与具体操作步骤。通过实例展示如何使用PCBEditor和PadEditor完成焊盘的设计。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

1 首先制作flash

1)制作焊盘前先计算好各项数据

thermal relief(热风焊盘):内径(ID)= 孔径 +20mil    外径(OD)= Anti_pad的直径= Regular pad + 20mil  开口宽度Spoke width = ( OD - ID )/2 +10mil

过孔的孔径 Drill_Size = 0.9mm  , ID = 1.4mm , OD = Regular pad + 20mil = Drill_Size  × 1.5 + 20mil = 1.4mm +20mil = 1.9mm

Spoke width = 0.5mm .

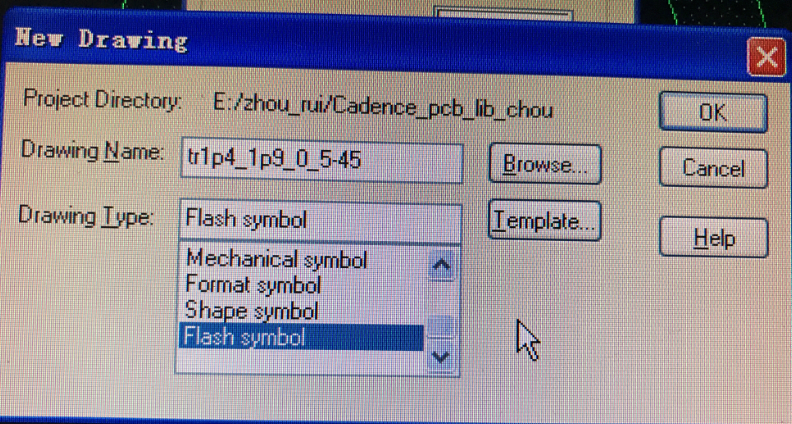

2) 打开 PCB Editor -> File -> New ,根据命名规则如下

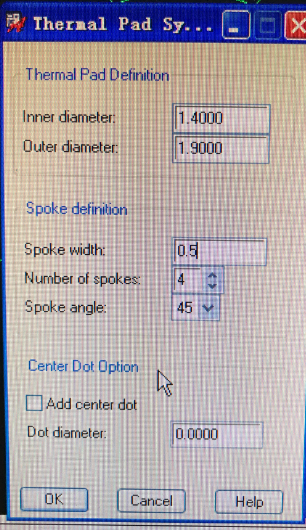

3)Add -> Flash



保存,flash绘制完毕。

2 制作过孔

1)计算

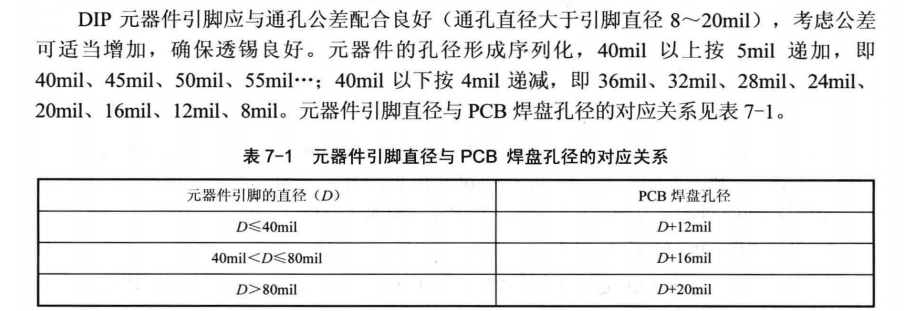

Drill_Size >= Physical_Pin_Size+10mil = 0.9mm  Regular pad  = Drill_Size  × 1.5 = 1.4mm

Anti_pad ( 隔离焊盘 ) :Regular pad + 20mil = 1.9mm

paste Mask ( 焊锡层 )= Regular pad(正规焊盘)

solder Mask ( 阻焊层 )= Regular pad(正规焊盘)+ 6 mil = 1.6mm

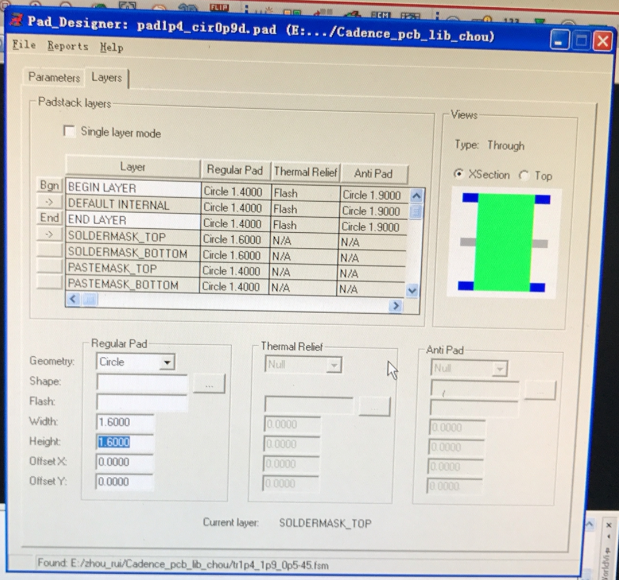

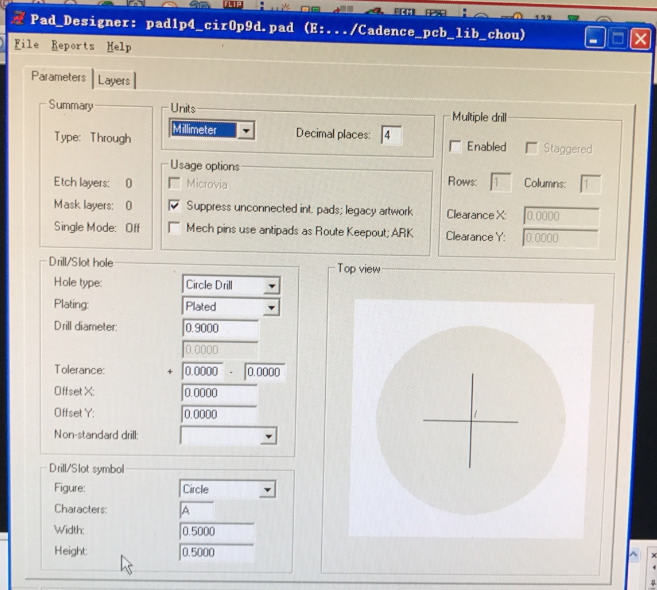

2) 打开pad editor,新建一个焊盘,设置如下



保存,焊盘制作完毕

转载于:https://www.cnblogs.com/kevin-salt/p/5997426.html
