本文介绍了一款使用HTML5 Canvas实现的折线图插件，通过面向对象的方法封装了绘图逻辑。用户只需输入x、y坐标即可在网页上绘制出折线图，并提供了坐标轴、点标记等功能。

2019独角兽企业重金招聘Python工程师标准>>>

最近做了一个canvas的折线图绘制的demo，用面向对象的思想封装了一下，把js部分提取一下差不多算是个小插件吧，输入x，y坐标，可以直接在页面中绘制相应的折线图。

<!DOCTYPE html>
<html>
<head lang="en">
    <meta charset="UTF-8">
    <title></title>
    <style>
        canvas {
            margin: 0 auto;
            background-color: #f0f0f0;
            border: 1px solid #999999;
        }
    </style>
</head>
<body>
<form action="">
    <input type="text" placeholder="请输入x值" id="valX"/>
    <input type="text" placeholder="请输入y值" id="valY"/>
    <input type="button" id="sub" value="PaintPoint"/>
</form>
<canvas width="600" height="600" id="cas"></canvas>

     //以上为页面结构，接下来进行封装折线图函数
<script>
    var cas = document.querySelector("#cas");
    var ctx = cas.getContext("2d");

    //        创建折线图对象，传入的参数为canvas的宽与高
    (function (window) {
        function LineChart(wid, hei) {
            this.data = [];
            this.wid = wid;
            this.hei = hei;

//            页面初始化
            this.cleanData(this.data);
            this.drawCoor();
            this.render(this.data)
        }

        LineChart.prototype = {
//            1、功能1，给页面添加坐标系
            constructor:LineChart,
            drawCoor: function () {
                ctx.beginPath();
                ctx.lineWidth = 2;
                ctx.moveTo(10, 10);
                ctx.lineTo(10, this.hei - 10);
                ctx.lineTo(this.wid - 10, this.hei - 10);
                ctx.stroke();

                ctx.beginPath();
                ctx.moveTo(5, 15);
                ctx.lineTo(10, 10);
                ctx.lineTo(15, 15);
                ctx.stroke();

                ctx.beginPath();
                ctx.moveTo(this.wid - 15, this.hei - 15);
                ctx.lineTo(this.wid - 10, this.hei - 10);
                ctx.lineTo(this.wid - 15, this.hei - 5);
                ctx.stroke();
            },
//            2、功能2，给页面输出折线图
            render: function (data) {
                if (this.data.length != 1) {
                    for (var i = 0; i < data.length - 1; i++) {
                        this.drawPoint(data[i].x, data[i].y);
                        this.drawPoint(data[i + 1].x, data[i + 1].y);

                        ctx.beginPath();
                        ctx.lineWidth = 2;
                        ctx.moveTo(data[i].x, data[i].y);
                        ctx.lineTo(data[i + 1].x, data[i + 1].y);
                        ctx.stroke();
                    }
                } else {
                    this.drawPoint(data[0].x, data[0].y);
                }
            },
//            3、功能3，每次输出一个点，都给这个点描出一个方格
            drawPoint: function (x, y) {
                ctx.beginPath();
                ctx.lineWidth = 4;
                ctx.moveTo(x - 2, y - 2);
                ctx.lineTo(x + 2, y - 2);
                ctx.lineTo(x + 2, y + 2);
                ctx.lineTo(x - 2, y + 2);
                ctx.closePath();
                ctx.stroke();
            },
//            4、功能4，给data数组添加元素
            addEle: function (valX, valY) {
                this.data.push({
//                    用户输入的坐标值需要转换成canvas坐标
                    x: 10 + Number(valX),
                    y: this.hei - 10 - Number(valY)
                });
            },
//            5、整理数组，对数组进行排序
            cleanData: function (data) {
                if (this.data.length != 0) {
                    for (var i = 0; i < data.length - 1; i++) {
                        for (var j = 0; j < data.length - i -1; j++) {
                            if (data[j].x > data[j + 1].x) {
                                var temp = data[j + 1];
                                data[j + 1] = data[j];
                                data[j] = temp;
                            }
                        }
                    }
                }else {
                    return;
                }
            }
        }
//        最后，向外暴露接口
        window.LineChart = window.Line = LineChart;
    })(window);

    var chart = new Line(600, 600);
    var sub = document.getElementById("sub");

//    注册点击事件，当点击时给对象数组添加元素，元素为一个以x,y为属性的对象
    sub.onclick = function () {
        var valX = document.getElementById("valX").value;
        var valY = document.getElementById("valY").value;
        chart.drawPoint(10 + Number(valX), chart.hei - 10 - Number(valY));
        chart.addEle(valX, valY);
        chart.cleanData(chart.data);
        ctx.clearRect(0, 0, chart.wid, chart.hei);

        chart.drawCoor();
        chart.render(chart.data);
    }

</script>
</body>
</html>

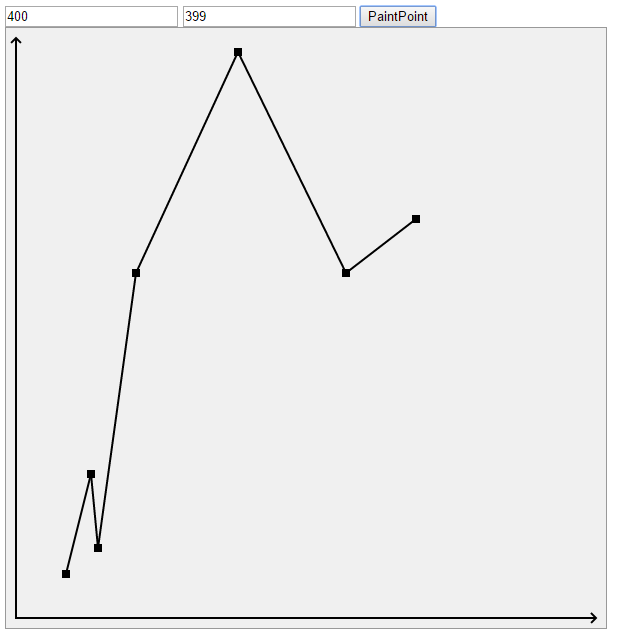

效果：
