【电路】继电器触点不释放问题

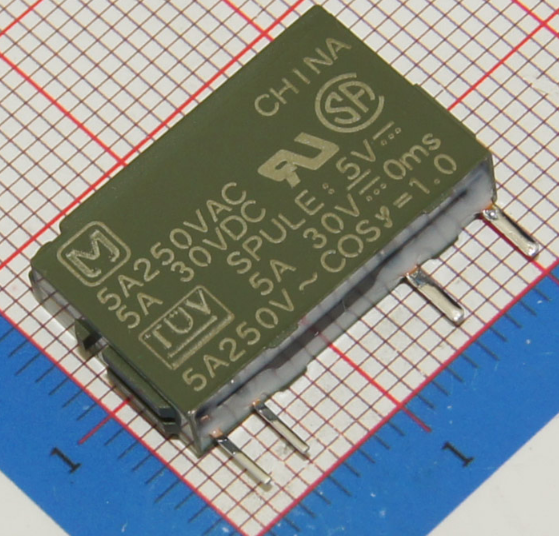

在某电子商城网上买了松下的PA1a-5V继电器，控制交流电，大概率在吸合之后不释放。

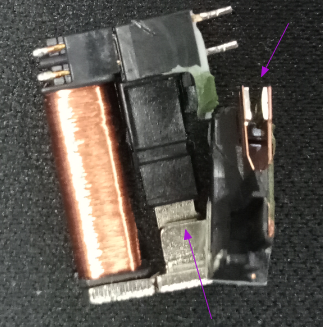

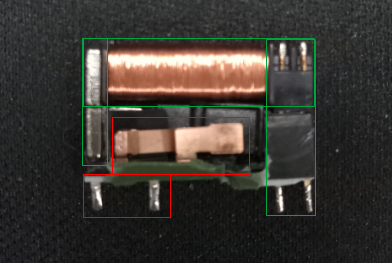

拆开外壳如下图，绿框是线圈控制部分，红框是交流接触部分。

 线圈通电后，中心的铁块磁化，吸合另一块带黑胶绝缘的铁条，该铁条再推动铜色的触点吸合。以此实现了高压隔离。

控制切换中，能够听到释放的声音；拆开后也能看到铁条释放；完全断电后，交流触点也没释放，肯定是粘住了。

一般触点粘住都是瞬间大电流导致融化。仔细观察触点也确实发现有电击的熔点。可能是触点材料有问题。

这款relay规格5A/30VDC/250VAC，后面控制的开关电源是30W的，额定值没问题。



1、可能是负载的容性太大，导致的瞬间大电流。

2、线圈端的控制问题，吸合太慢会延长电弧时间，更容易导致熔点。

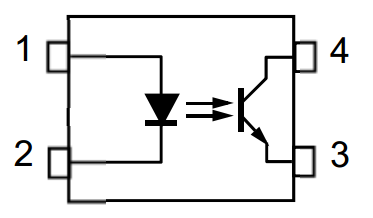

线圈一端接5V，另一端用光耦TLP291控制。

查询TLP291的手册，其Current Transfer Ratio电流转换比只有50%，想要副边过线圈的电流达到24mA，那么原边得是48mA！！！

LED侧肯定做不到！实测副边压降很低，线圈的电流没达到基本值，导致吸合不畅，易发电弧。

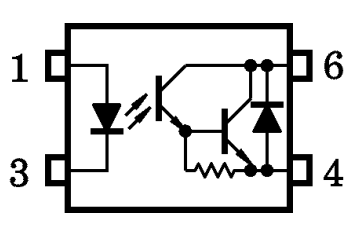

后面换成Darlington结构的光耦TLP127，转换比最小1000%，原边配成电流2mA，副边就能很正常的工作，线圈上压降4.2V，达林顿管压降0.8V，非常OK。
