船舶管子零件图程序-材料列表

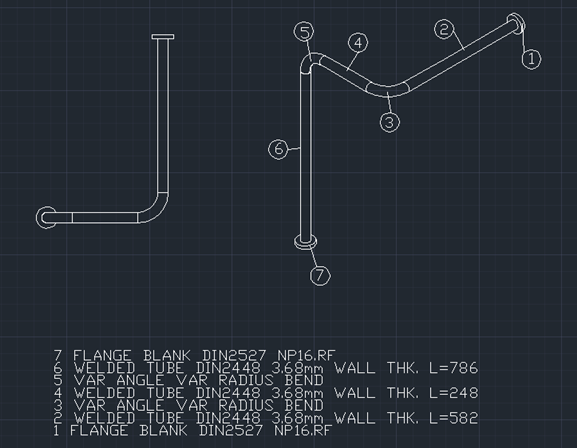

管子零件经过从模型空间变换到图纸空间后，需要在轴测图视图上标出件号。如下图所示：
实现件号标注的要点是将管件要标注的三维点变换到图纸空间上去即可。基于此还可对视图上的管件进行尺寸标注。当管子零件比较复杂后，件号比较多，如何使件号布置得美观且不交叉也是值得下功夫处理。由于管子零件是在管加工车间加工的，一般生产设计人员会使一个管子零件尽量简单，便于生产加工。

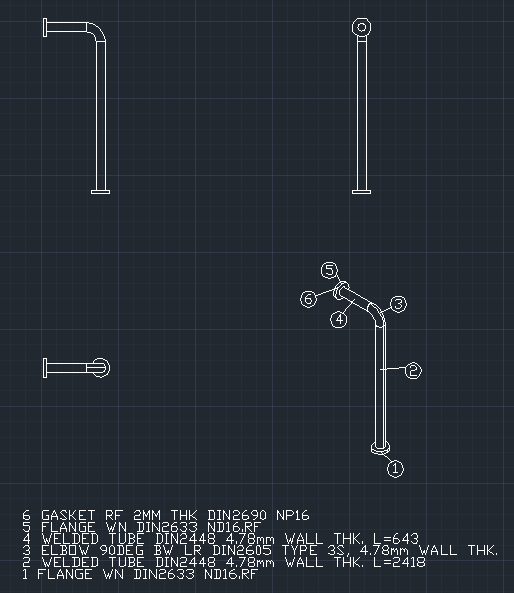

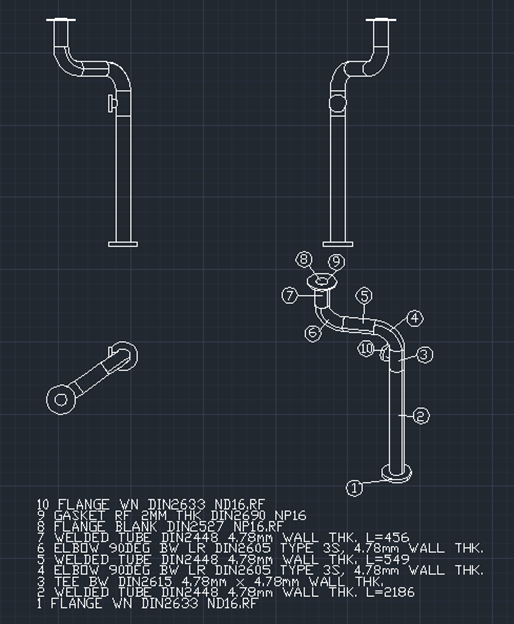

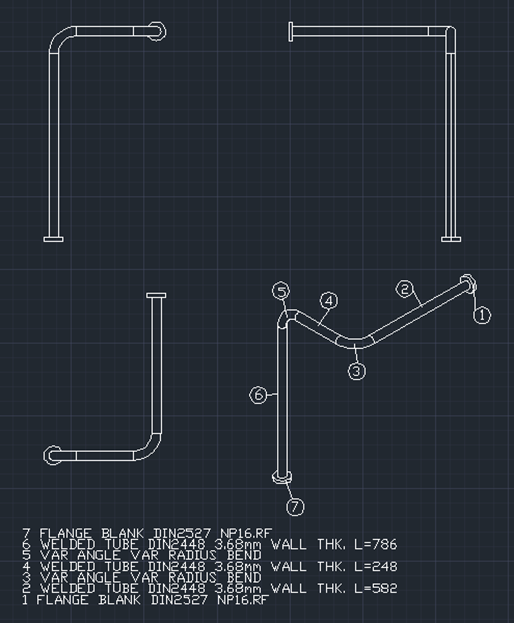

关于材料表可以做些自定义配置，如设置材料表的起点，是向上还是向下排列，相同材料是否合并等。如果相同材料合并后，对件号会有影响，需要做些处理。下面是几个测试管子零件图的材料列表及件号标注效果：
