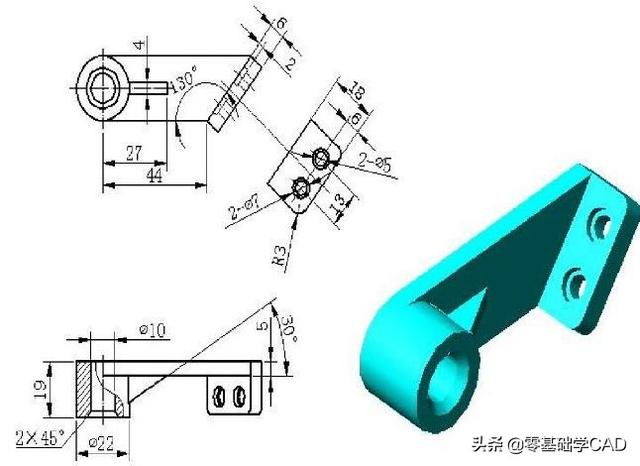

首先，对图形进行分析，简单了解结构，再决定建模方法：这个图相对规则，可以用拉伸建模方法画。顺序：画出主视图，再拉伸，最后修剪。

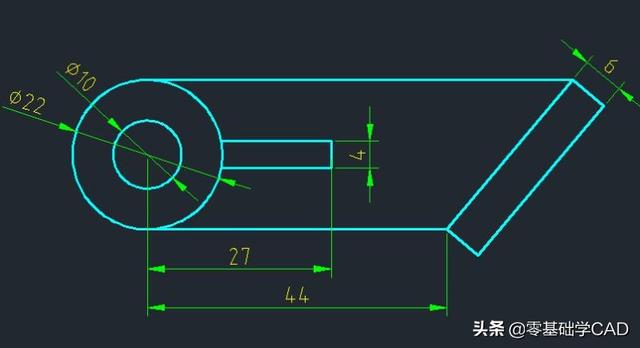

第一步、在右视图中把主视图画出来，注意尺寸别算错了(斜线公式：@长度

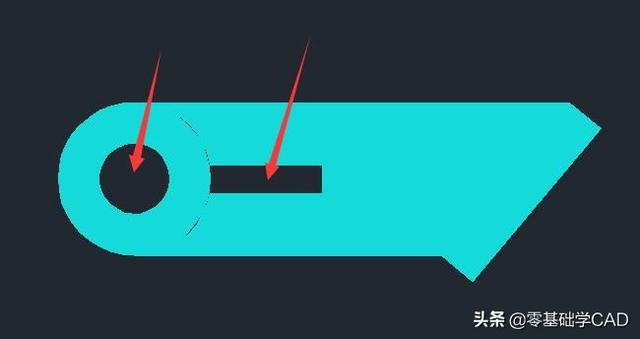

第二步、用边界面域(快捷键bo,对象类型面域)进行面域。如图所示：

第三步、用布尔运算差集(快捷键su)将圆柱和中间地板空心部分修剪出来。如图所示：

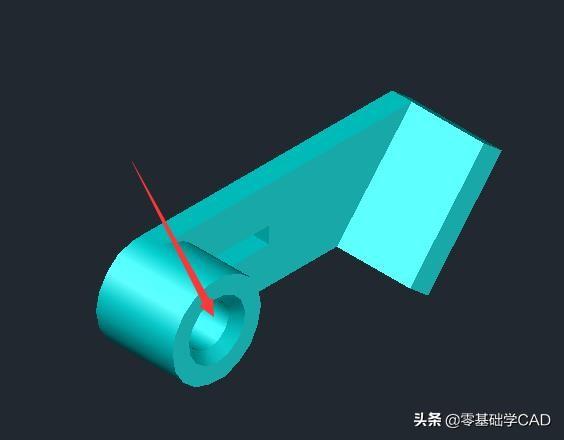

第四步、将视图转到东南等轴测，再分别将三个面进行拉伸(快捷键ext)圆柱拉伸19，中间底板拉伸5，右边斜边拉伸23。如图所示

第五步、用三维倒角边将圆柱内孔倒角5，如图所示

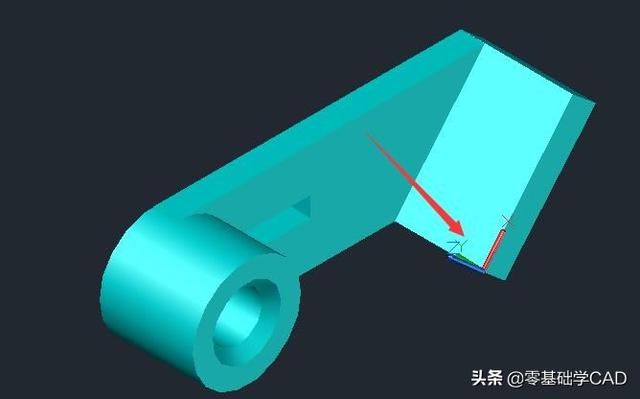

第六步、将坐标定(快捷键ucs，3点定坐标)在斜边上，如图所示：

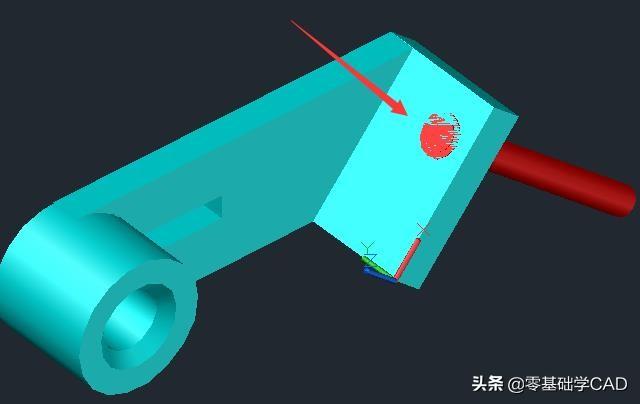

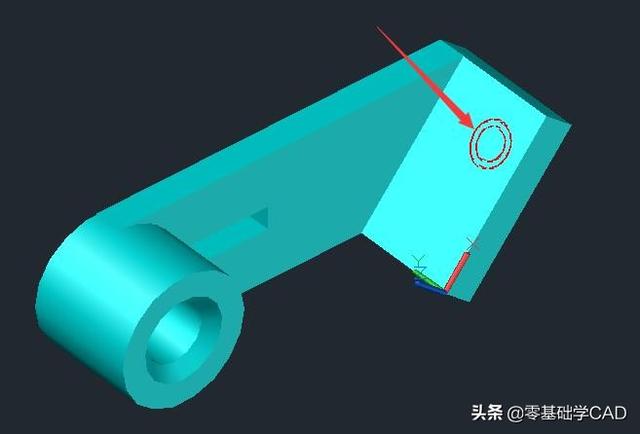

第七步、在斜面上画两个圆(快捷键c)，直径分别7，5。如图所示

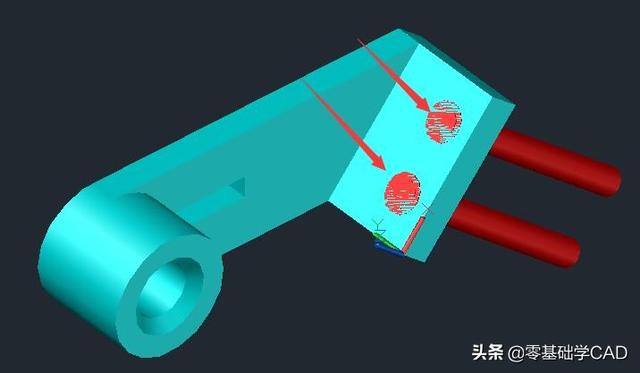

第八步、将两个圆进行拉伸(快捷键ext)，小圆拉伸量≤-6，大圆拉伸量是-2。如图所示

第九步、用镜像(快捷键mi)将两个圆柱复制一个到对称位置。如图所示

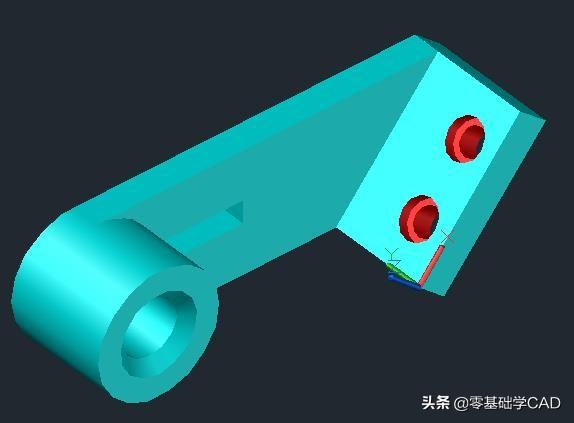

第十步、用布尔运算差集(快捷键su)修剪图形，用斜板减去四个圆柱。如图所示

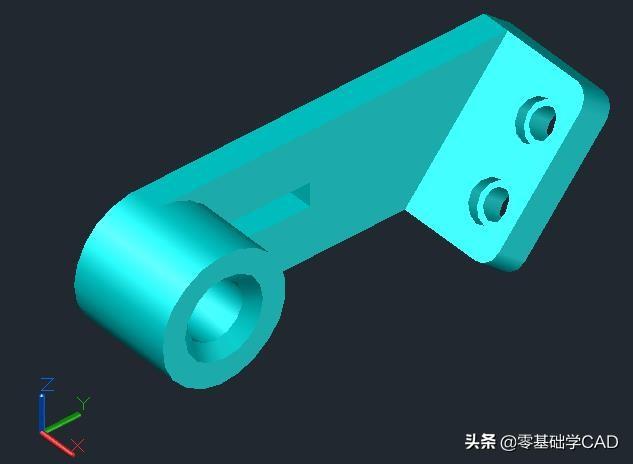

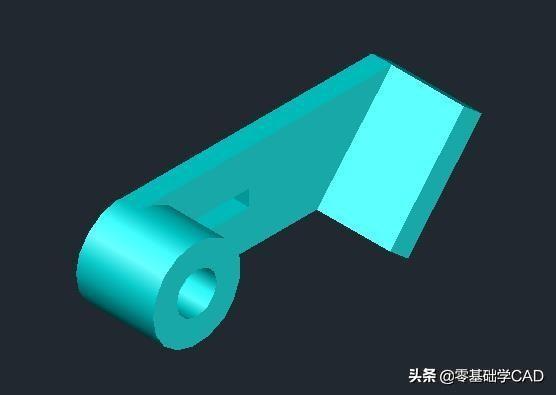

最后，完成图形：
