<Java/Hbase + C>多层框架(大数据)云平台的架构设计_答问集

Part-One：設計思維

$$                                  $$

Q&A#1

Question：

在建置大数据平台时采用Hbase。这H base是以Java开发的，其提供了Java基础接口，在C层则使用 thrift机制。如果咱们的C层模块想存取Hbase时，使用的技术是：C调用jni，再调用Hbase的Java接口(亦即C->jni->Java)，但这种架构方式，会导致性能下降，该如何解决这个议题呢?

Answer(高老师)回答：

这个议题可以将Command flow与Data  flow分开来。并且离清你的Data Source是C层(可能是先已经从Hbase查询出来，放在C层了)或是还在Java层的Hbase里。如果Data Source是在Hbase里，其thrif接口就是Data Source接口。因此，Data Source接口都在C层，而你的Client (Data destination)是在C层。于是：

• Data flow是C->C，不要经由Java层，效率就极高。

• Command flow可以经过Java层，有助于控制点放在Java层。

• Command flow：C->JNI->Java接口，要求Java模块把HBase端的C接口传递给Client。

• Data flow: Client调用HBase端的C接口(若跨进程，可透过IBinder接

口)，取得data。

Q&A#2

Question：

Command flow和Data flow兩者之間的關係是什麼? 是控制的關係嗎?

Answer(高老师)回答：

软件有两种flow，一种是Command flow；另一种是data flow。例如控制camera的信息是Control flow；而传送preview视像的是data flow。可以透过command flow API去通知两端的模块，动态取动两端插件，透过动态API(如Config文件提供)串接两端；静态Command API支撑动态Data API。

Q&A#3

Question：

在C/C++平台上建立Java框架，其主要目的是什么?

Answer(高老师)回答：

可让Java Client端开发者自己来撰写后台的插件。于是，后台成为一朵真正的云(Cloud)了。一个C/C++平台可以搭配多个不同语言的框架。兹以Java为例，可使用JNI(Java Native Interface)。其中，C/C++平台的<业务规则BR引擎>可以搭配一个Java框架。如下图：

因为C/C++模块(如<业务规则引擎>)可以调用Java函数，所以C/C++平台仍然拥有主控权。

Q&A#4

Question：

高老师，有没有提升<Java /Hbase+C>平台架构质量的要点?

Answer(高老师)回答：

于2003年，我在日本东京工作时，曾经提出了<Java+C>多层平台架构的十项主要法则，并且创作了LW_OOPC语言来实现实现这十项法则。

请参考：<Java+C>多层平台架构的十项法则

Q&A#5

Question：

我的Android应用app怎么设计架构呢? 我希望分层的方式设计，我一直找不到好的设计方式，请高老师帮忙解惑。

Answer(高老师)回答：

我认为App不是分layer，这样会让App绑住于系统平台。我认为App应该分离出插件(Plug-in)，包括(因)平台(OS而变)的插件、(因)用户(而变的)插件、买主插件等等；然后以Framework-based平台(如phoneGap)包容起来，让插件能PnP。

Q&A#6

Question：

什么是Framework-based 平台呢?

Answer(高老师)回答：

简单的公式是：平台=框架+引擎。相对上，古典的观念里，其公式是：平台=(服务)引擎。例如：

上图是古典思维下的架构。在Framework-based新思维下，为了维护底层<引擎>的变动自由度，就采用新架构，如下：

于是，得出典型的Framework-based平台架构：

当今的.NET、iOS、Android平台都是这种架构，而App就是一种插件，应用层也是插件层。

Q&A#7

Question：

Framework-based平台如何保护底层(引擎)模块的变动自由度呢?

Answer(高老师)回答：

兹以Database引擎来说明之。在传统的平台架构里，其结构为：

这会降低引擎的变动自由度。兹优化以下上述的架构：加上一个EIT造形，如下图所述：

将EIT造形直接落实为类别(代码)，如下圗：

我相信，基于这个优化的架构设计，你就很容易取得下列问题的答案了：

• 此架构的控制点在哪里? myDbHelper类别是谁开发的呢?

• 此EIT造形与Factory模式有何差异呢?

• EIT造形如何保护DB引擎的变动自由度呢?

• SQLite引擎可以”没钱就改版，改版就有钱”吗?





Q&A#8

Question：

如何规划(设计)云平台的<业务规则(BR)引擎>挿件架构呢?

Answer(高老师)回答：

首先替引擎设计一个EIT造形，并将成长为框架，如下途所述：

其中，插件包括3种：App(用户)插件、业务(业主)插件和平台插件。如下图：

当插件增多了，需要设计插件管理机制。如下图：

看似复杂的架构，却只是3个EIT造形的巧妙组合而已。

Q&A#9

Question：

如何采敏捷(Agile)或RUP的跌代过程来建置云平台呢?

Answer(高老师)回答：

这两种方法都是跌代(Iterative)的模式，也都是渐增(Incremental)的模式。首先，需求分析可以衔接传统的<双插式分析法>，如下图：

接着，定订出优先的User Story；并进一步以System Use Case表达出来。依循I&I和Use Case-Driven途径，以 EIT造形来表示接口，如下图：

然后将EIT造形落实为类别和代码，如下图：

随着<领域概念>分析和<业务规则>分析，得到更多的业务概念、类别和规则，就以前面所述的<平台&插件>关系来组织和重构。如下图所示：

此架构模式，既能搭配敏捷开发，也能搭配RUP方法。

Q&A#10

Question：

Framework-based云平台如何<插件接口>给Client端呢?

Answer(高老师)回答：

通常，后台的业务或平台插件的开发者，与Client开发者是不同的；而且开发的时间点也不一样(插件常开发在先)。如下图：

那么，当Client需要调用插件时，后台如何提工插件接口给Client开发者呢?即使Client端可以从文件中得知插件的接口，又如何调用呢?首先，后台<E&I>提供一个通用型接口，内含一个通用型函数。然后，后台提供一个Proxy类别给Client。如下图：

基于这个架构，你应该可以知道如何提供Proxy类别的代码给Client开发者了。

=========================================================

相關文章：<Android与iOS/WP8跨平台整合设计与开发 专栏>

$$                                                                         $$

Part-Two：Java與C整合技術-- JNI

$$                                                                         $$

Q-1：在执行Java代码时，如果Java需要与本地代码(如以C写成的*so动态库)沟通时，VM(虚拟机)扮演甚么角色呢?

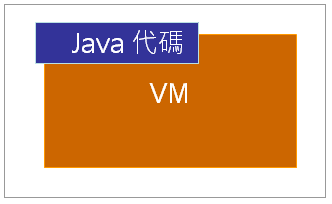

答：Java代码在VM上执行。如下图：

  在执行Java代码的过程中，如果Java需要与本地代码(如以C写成的*so动态库)沟通时，VM就会把*.so视为插件(Plug-in)而加载到VM里，然后让Java函数顺利地呼叫到这插件里的C函数。

Q-2：接续上一题，VM在那一个时间点，会去加载所需要的插件呢?

答：请参考下述的代码范例：

// MediaPlayer.java类

public class MediaPlayer{

  static {

      System.loadLibrary("media_jni");

  }

……..

}

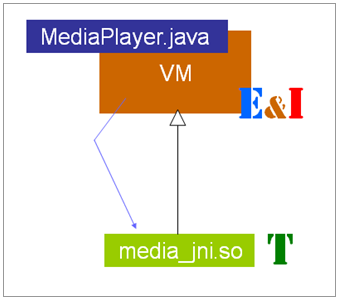

当这个Java类被加载(Load)时，就会执行System.loadLibrary()函数，而加载这个media_jni.so插件。如下图：

Q-3：为什么Java与C函数不能直接互相调用呢?

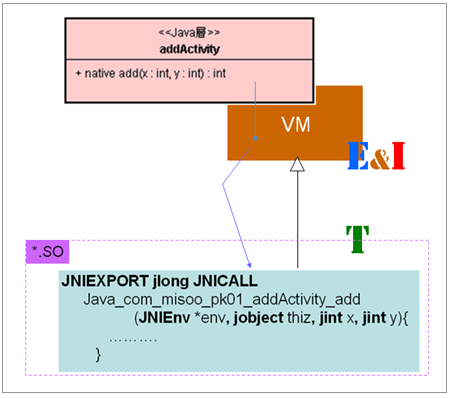

答：Java代码执行于VM，它透过VM来调用*.so插件，并不直接调用插件里的本地add()函数。如下图：

    C代码执行于CPU，必须透过VM才能获得Java代码的攸关资源，例如取得Java类里的属性及函数ID等。

Q-4：本地C函数(如add()函数)的第1个参数是：JNIEnv *env；如下述代码：

// com_misoo_pk01_addActivity.cpp

………

JNIEXPORT jlong JNICALL

   Java_com_misoo_pk01_addActivity_add

               (JNIEnv *env, jobject thiz, jint x, jint y){

         // ……….

      }

// ………

请问，这个JNIEnv类的内涵是什么? 这个env指针(Pointer)有什么用途呢?

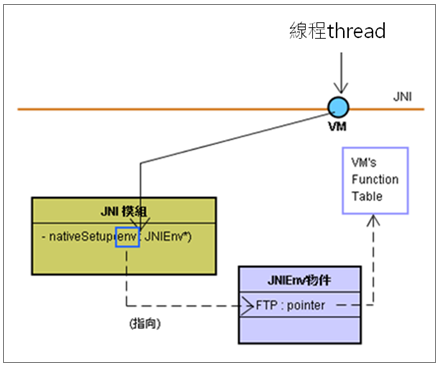

答：在Java环境里，每一个线程(Thread)第一次进入VM去调用本地函数时，VM会替它诞生一个相对映的JNIEnv对象，记录该线程的状态。而且，该线程每次调用本地函数时，都会将其对映的JNIEnv对象指针值传递给本地函数。不同的线程，会使用不同的JNIEnv对向来与 VM通信。这样有助于化解多线程的冲突问题。如下图：

Q-5：有两个本地函数f1()和f2()，其代码片段如下：

JNIEXPORT jlong JNICALL

   Java_com_misoo_pk01_addActivity_f1(JNIEnv *env_1, jobject thiz){

         // ……….

      }

JNIEXPORT jlong JNICALL

   Java_com_misoo_pk01_addActivity_f2(JNIEnv *env_2, jobject thiz){

         // ……….

      }

}

请问：当同一条线程去执行f1()和f2()函数，此时env_1和env_2各指向那一个JNIEnv对象呢?

如果有两条线程(如th-x和th-y)都执行f1()函数时，又如何呢?

答：此时env_1和env_2都指向同一个JNIEnv对象。如下图：

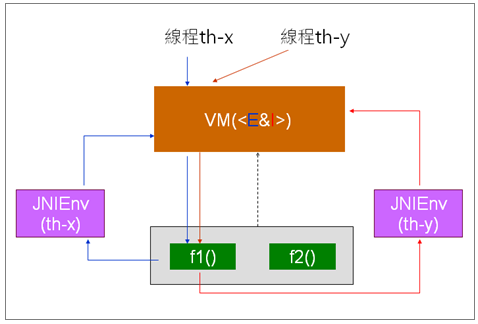

  如果有两条线程(如th-x和th-y)都执行f1()函数时，此时env_1指向不同的JNIEnv对象。如下图：

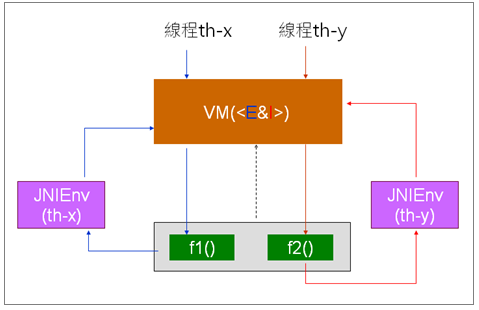

   如果由不同的线程分别去执行f1()和f2()，此时env_1和env_2各指向不同的JNIEnv对象。如下图：

Q-6：当 UI线程经由VM而去执行本地C函数时，UI线程如何去创建一个小线程呢?

答：兹写代码范例如下：

/* com.misoo.counter.CounterNative.cpp */

#include <stdio.h>

#include <pthread.h>

#include "com_misoo_counter_CounterNative.h"

jmethodID mid;

jclass mClass;

JavaVM *jvm;

pthread_t thread;

int n, sum;

void* trRun( void* );

void JNICALL

Java_com_misoo_counter_CounterNative_nativeSetup(JNIEnv *env, jobject thiz) {

  jclass clazz = env->GetObjectClass(thiz);

  mClass = (jclass)env->NewGlobalRef(clazz);

  mid = env->GetStaticMethodID(mClass, "callback", "(I)V");

}

void JNICALL

Java_com_misoo_counter_CounterNative_nativeExec

(JNIEnv *env, jobject thiz, jint numb){

  n = numb;

  pthread_create( &thread, NULL, trRun, NULL);

}

void* trRun( void* ){

   int status;

  JNIEnv *env;    bool isAttached = false;

  status = jvm->GetEnv((void **) &env, JNI_VERSION_1_4);

  if(status < 0) {

       status = jvm->AttachCurrentThread(&env, NULL);

       if(status < 0)  return NULL;

       isAttached = true;

    }

  sum = 0;

  for(int i = 0; i<=n; i++)  sum += i;

  env->CallStaticVoidMethod(mClass, mid, sum);

  if(isAttached) jvm->DetachCurrentThread();

  return NULL;

}

在本地C函数里所创建的小线程，VM并没有给它专属的JNIEnv对象。所以调AttachCurrentThtread()函数，向VM索取一个JNIEnv对象。取得JNIEnv对象之后，就能调用CallStaticVoidMethod()等函数，请VM协助存取Java层的资源(如调用Java层函数)。
