Arduino——My-Clock项目 发布时间：2018-12-31

技术：Arduino、光敏传感器、DHT11、DS1302、OLED显示屏



概述

项目My-Clock是一个环境监测时钟，接入光敏传感器和温湿度传感器监测环境信息，加入DS1302模块用于获取时间，并用OLED显示屏进行实时显示。

详细

代码下载：http://www.demodashi.com/demo/14767.html

一、My-Clock简介

项目My-Clock是一个环境监测时钟，接入光敏传感器和温湿度传感器监测环境信息，加入DS1302模块用于获取时间，并用OLED显示屏进行实时显示。Arduino内部有AD/DA转换器，所以用Arduino来获取一些传感器的模拟值是非常容易的事。

My-Clock的硬件材料：Arduino、光敏传感器、DHT11温湿度传感器和0.96寸OLED显示屏（7针）。

---

二、My-Clock实现

1. 硬件连接：

2. 加载库：

• 右击Arduino软件->打开文件所在的位置

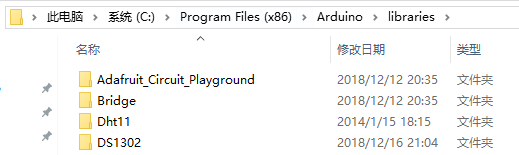

• 将本项目代码文件夹中的Dht11，DS1302文件夹复制到libraries文件夹中

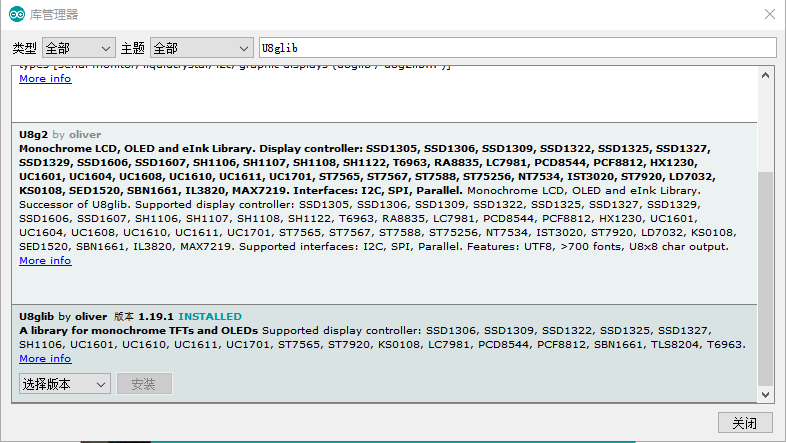

• 打开Arduino IDE -> 项目 -> 加载库 -> 管理库中搜索U8glib，然后安装即可

3. OLED如何显示中文呢？

U8glib的位图函数可以实现中文的显示：

函数原型：drawBitmapdrawBitmapP(u8g_uint_t x ,u8g_uint_t y ,u8g_uint_t cnt,u8g_uint_t h , const uint8_t * bitmap)//参数： x：x轴起点，y：y轴起点，cnt：一行是8的几倍，h：高，bitmap为数组地址

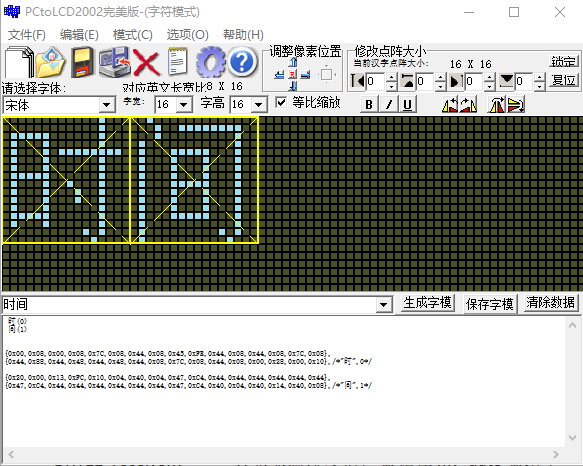

打开PCtoLCD2002.exe，修改以下:



输入你想要显示的汉字，点击->生成字模，复制下面的数组即可：

这里我们得到的是：

{0x00,0x08,0x00,0x08,0x7C,0x08,0x44,0x08,0x45,0xFE,0x44,0x08,0x44,0x08,0x7C,0x08},
{0x44,0x88,0x44,0x48,0x44,0x48,0x44,0x08,0x7C,0x08,0x44,0x08,0x00,0x28,0x00,0x10},/*"时",0*/
{0x20,0x00,0x13,0xFC,0x10,0x04,0x40,0x04,0x47,0xC4,0x44,0x44,0x44,0x44,0x44,0x44},
{0x47,0xC4,0x44,0x44,0x44,0x44,0x44,0x44,0x47,0xC4,0x40,0x04,0x40,0x14,0x40,0x08},/*"间",1*/

放到代码中为：

const uint8_t bitmap_z0 [] U8G_PROGMEM ={
  0x00,0x08,0x00,0x08,0x7C,0x08,0x44,0x08,0x45,0xFE,0x44,0x08,0x44,0x08,0x7C,0x08,
  0x44,0x88,0x44,0x48,0x44,0x48,0x44,0x08,0x7C,0x08,0x44,0x08,0x00,0x28,0x00,0x10,
};//‘时’
const uint8_t bitmap_z1 [] U8G_PROGMEM ={
  0x20,0x00,0x13,0xFC,0x10,0x04,0x40,0x04,0x47,0xC4,0x44,0x44,0x44,0x44,0x44,0x44,
  0x47,0xC4,0x44,0x44,0x44,0x44,0x44,0x44,0x47,0xC4,0x40,0x04,0x40,0x14,0x40,0x08,
};//‘间’



接着用drawBitmapP函数就可以打印中文“时间”了：

u8g.drawBitmapP ( 0 , 0 , 2 , 16 , bitmap_z0);   //在(0,0)处打印‘时’
u8g.drawBitmapP ( 16 , 0 , 2 , 16 , bitmap_z1);  //在(0,0)处打印‘间’

OLED显示代码如下：

u8g.firstPage();  //表示图像循环的开始
    do{
         u8g.setColorIndex(1);
         u8g.drawBitmapP ( 0 , 0 , 2 , 16 , bitmap_z0);  //时
         u8g.drawBitmapP ( 16 , 0 , 2 , 16 , bitmap_z1); //间
         u8g.setFont(u8g_font_fub11);   //设置字体和自号
         u8g.setPrintPos(32, 13);       //显示的位置
         u8g.print(":");                //打印‘：’
         u8g.setPrintPos(42, 13);       //显示的位置
         u8g.print(buf);                //打印时间
         u8g.setPrintPos(90, 13);       //显示的位置
         u8g.print(day);                //打印星期

         u8g.setPrintPos(0, 35);        //显示的位置
         u8g.print("T:");               //打印“T:”
         u8g.setPrintPos(22, 35);       //显示的位置
         u8g.print(tem);                //打印温度
         u8g.setPrintPos(42, 35);       //显示的位置
         u8g.print("C");                //打印‘C’
         u8g.setPrintPos(68, 35);       //显示的位置
         u8g.print("H:");               //打印“H:”
         u8g.setPrintPos(90, 35);       //显示的位置
         u8g.print(hum);                //打印湿度
         u8g.setPrintPos(110, 35);      //显示的位置
         u8g.print("%");                //打印‘%’

         u8g.setPrintPos(0, 60);        //显示的位置
         u8g.print("L:");               //打印“L:”
         u8g.setPrintPos(18, 60);       //显示的位置
         u8g.print(light_date);         //打印光强
         u8g.setPrintPos(36, 60);       //显示的位置
         u8g.print("%");                //打印‘%’

         u8g.setPrintPos(60, 60);       //显示的位置
         u8g.print("MyClock");          //打印“MyClock”

      }while( u8g.nextPage() );  //u8g.nextPage() 表示图像循环的结束

My-Clock效果如下图：

My-Clock效果演示视频：



---

三、总结

前面教大家如何开发传感器和使用显示屏，都是为本文做铺垫的，做个小项目将所学的知识整合起来是很有必要的。这里我将获取到的时间、温湿度和光照强度值在OLED上简单的显示出来。Arduino内部有AD/DA转换器，因此接收传感器的模拟值非常容易，大家也可以在此功能上加入其他传感器，继续扩展功能。希望你能继续支持！！！

觉得对你有帮助的话，可以收藏下哦，后面还会介绍其他高大上的东西！！！

---

四、项目结构图

代码下载：http://www.demodashi.com/demo/14767.html
