Solidworks设计电路外形导入AltiumDesigner

将实际设计好的三维电路图的底板（单个零件模式下）轮廓另存为dwf或者dwg



这时候会出现一个选项框，需要进行一些设置

1. 单位选择mm，这个按照自己的需求选择单位
2. 单位映射选择为1mm，也就是1：1的比例
3. 线宽设置为 比如 0.0254mm
4. 原点配置，选择原点位置（这里要注意一开始在solidworks画图的过程中要养成从远点开始绘图的好习惯），不过也可以在导入PCB之后进行剪切操作来修正
5. 轮廓选择，选择导入的图形在PCB的那一层，通常选择为KeepOut层
6. 点击OK，就导入进来了
7. 中途有提示说不是一个闭环，不要紧，选择ok，将图形原封不动的导入进来。

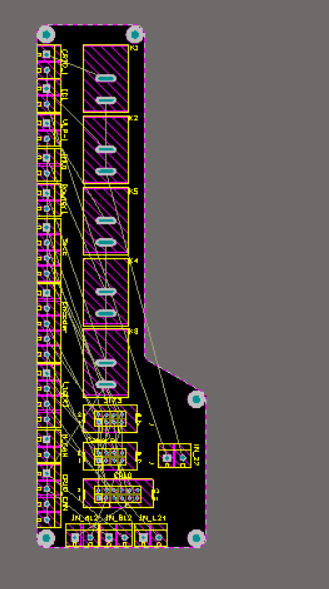

这样的电路形状要是利用Altium Designer画起来会很麻烦的。

如果导入后有一部分在图纸外面了，不要紧，英文输入模式下按下S键，使用“选择区域外”等操作进行正向或者反向的选择，然后再进行剪切或移动操作。
