使用solidworks从立创EDA导出3D模型到AD

使用软件：Altium Desiner 18、立创专业版、Solidworks 2021。

1、从立创专业版打开下载所需的封装

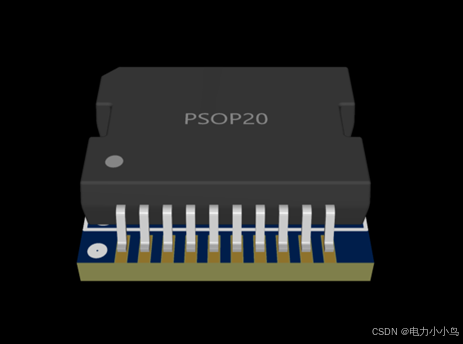

2、立创专业版封装的3D视图。

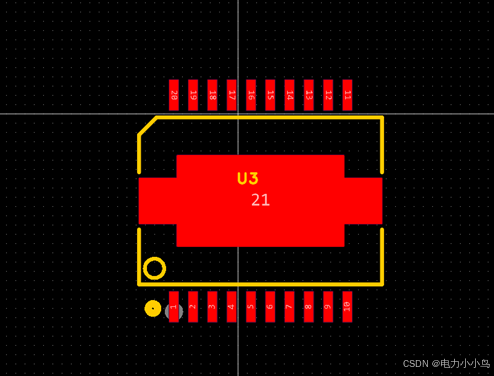

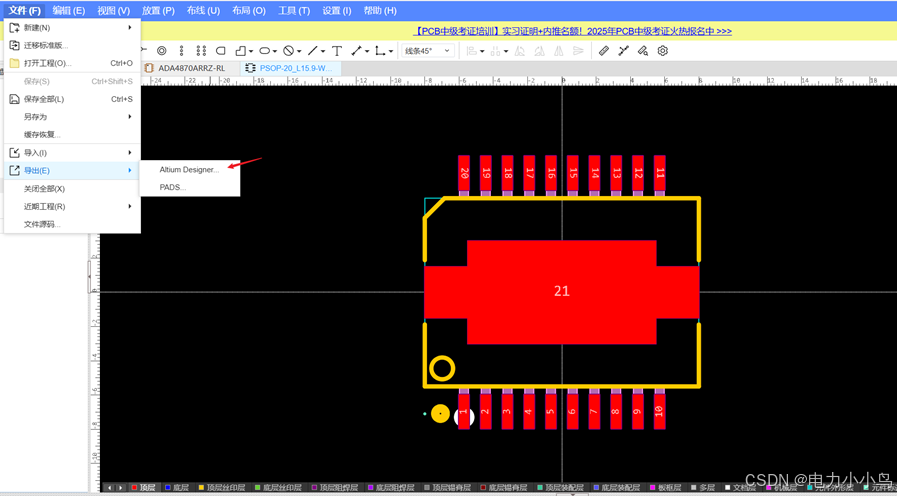

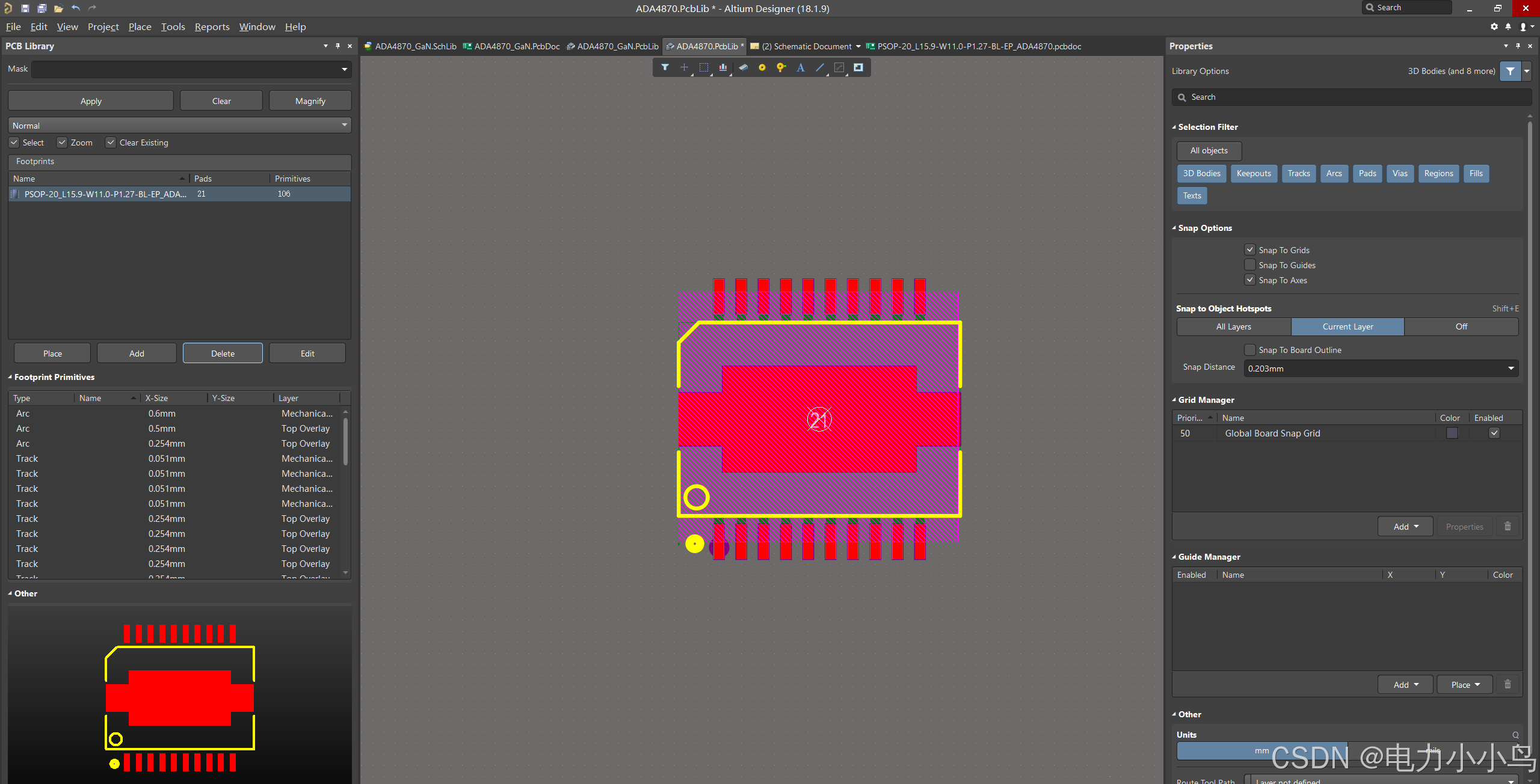

3、从立创专业版下载器件的封装并复制到AD的PCB库。

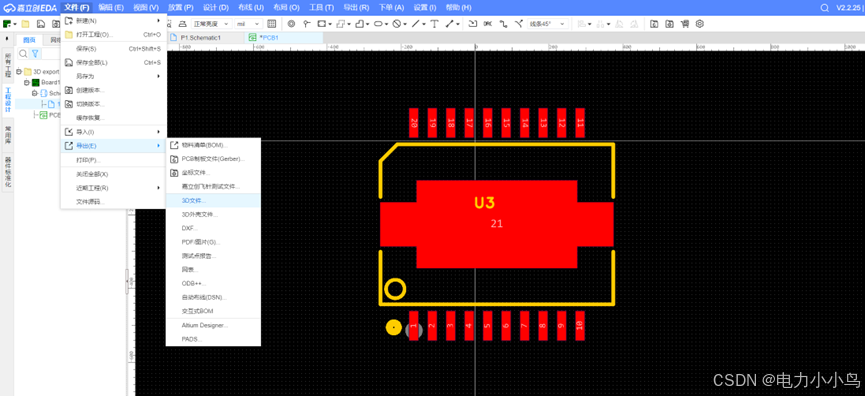

4、将器件更新到PCB中，点击文件->导出->3D文件

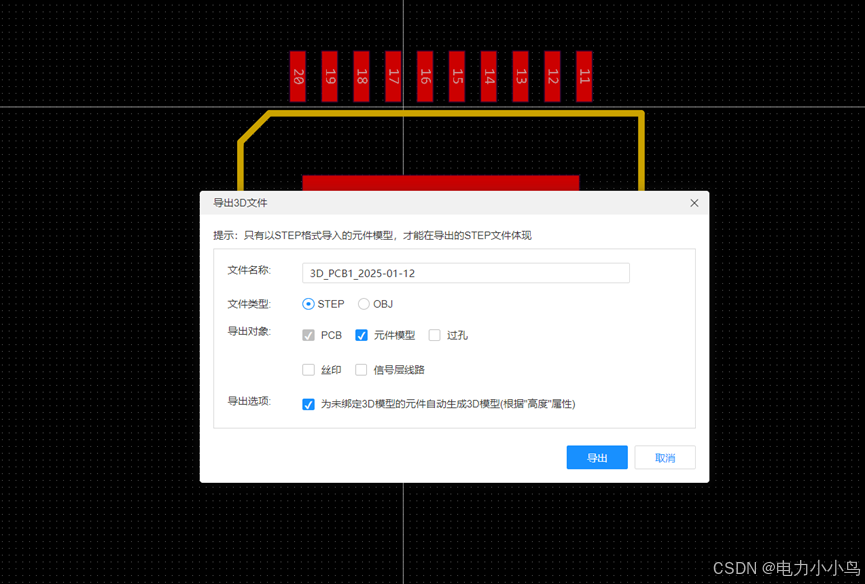

5、按照如图所示的选型，导出整个PCB的3D模型。

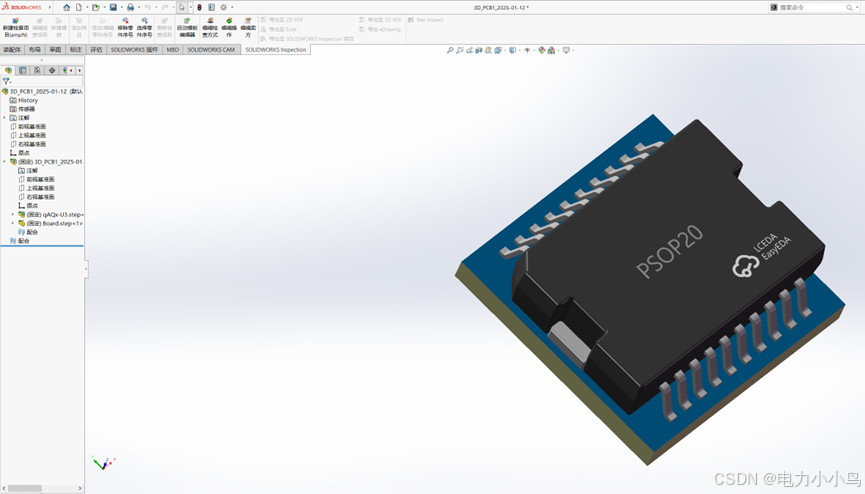

6、用solidworks打开导出PCB的3D模型。

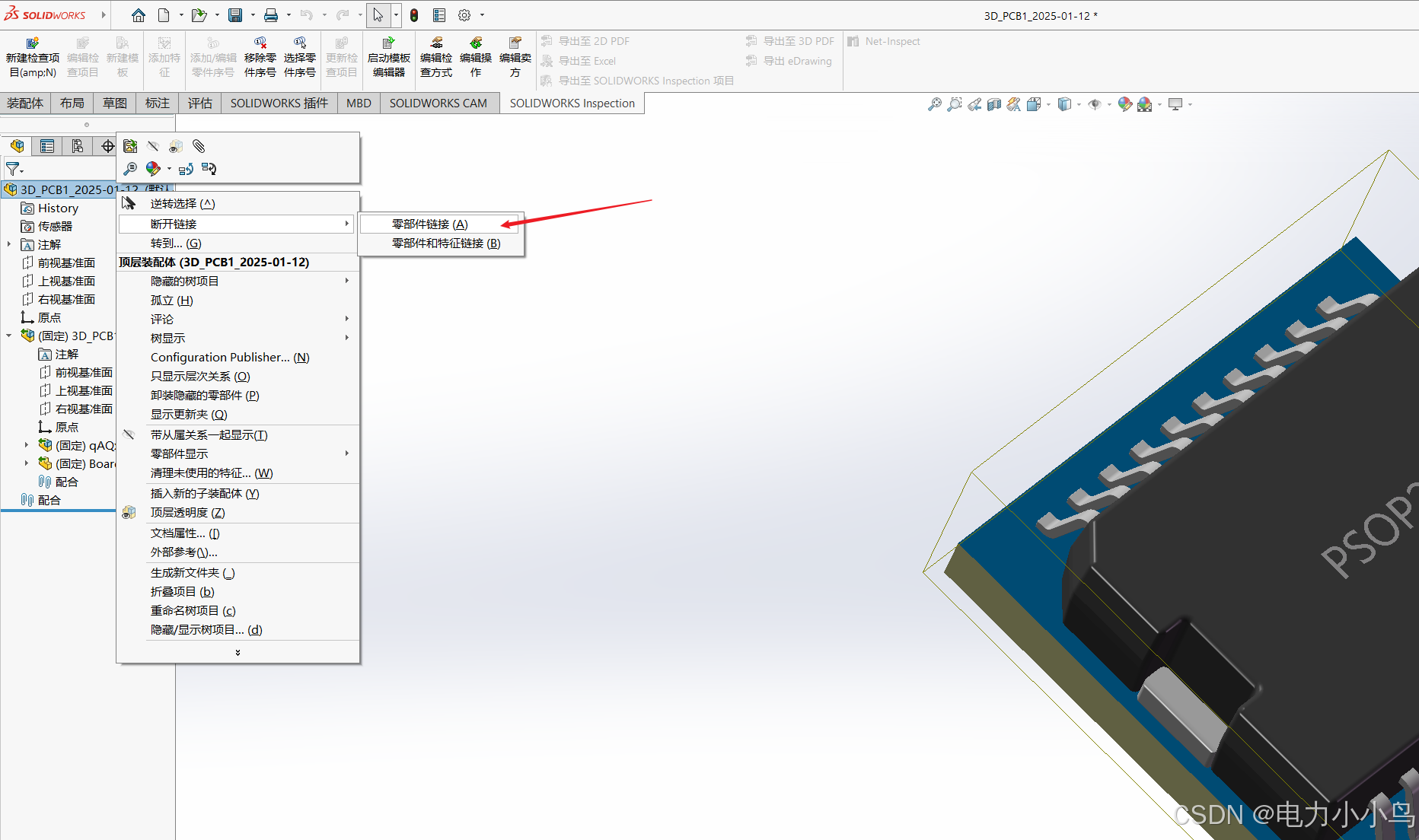

7、选择断开链接。

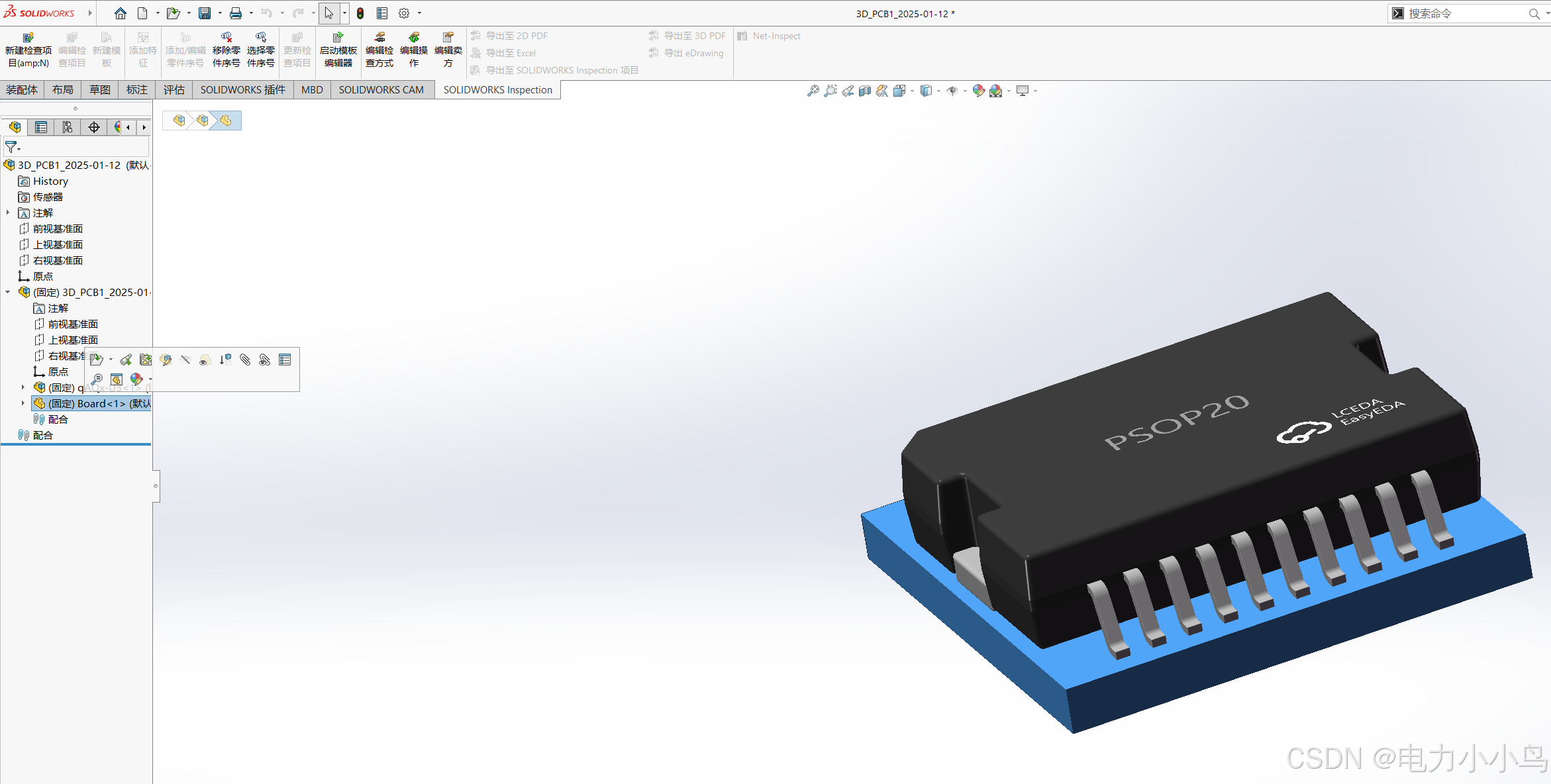

8、选择PCB板的部分，右击。

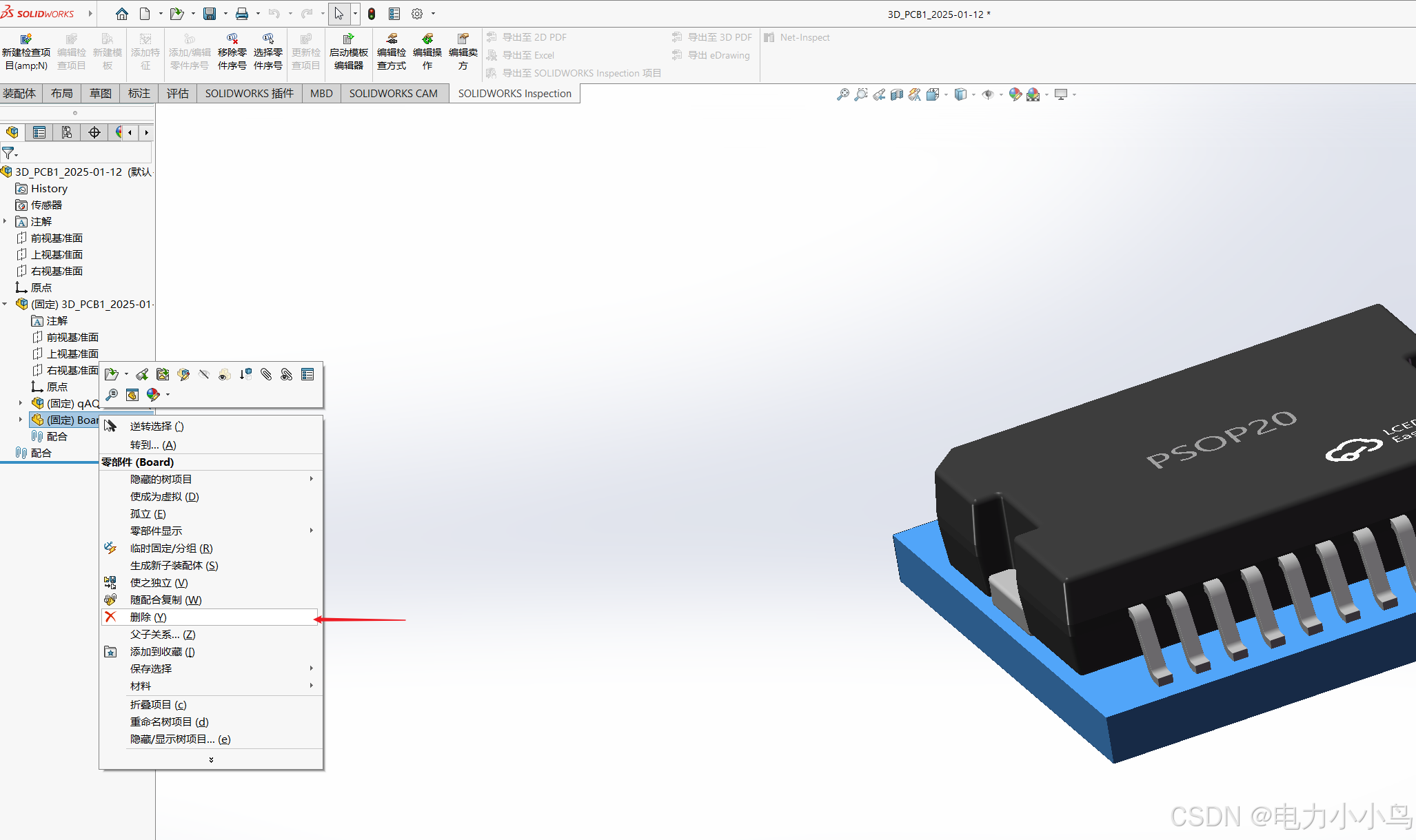

9、在弹出的选项中选择“删除”。

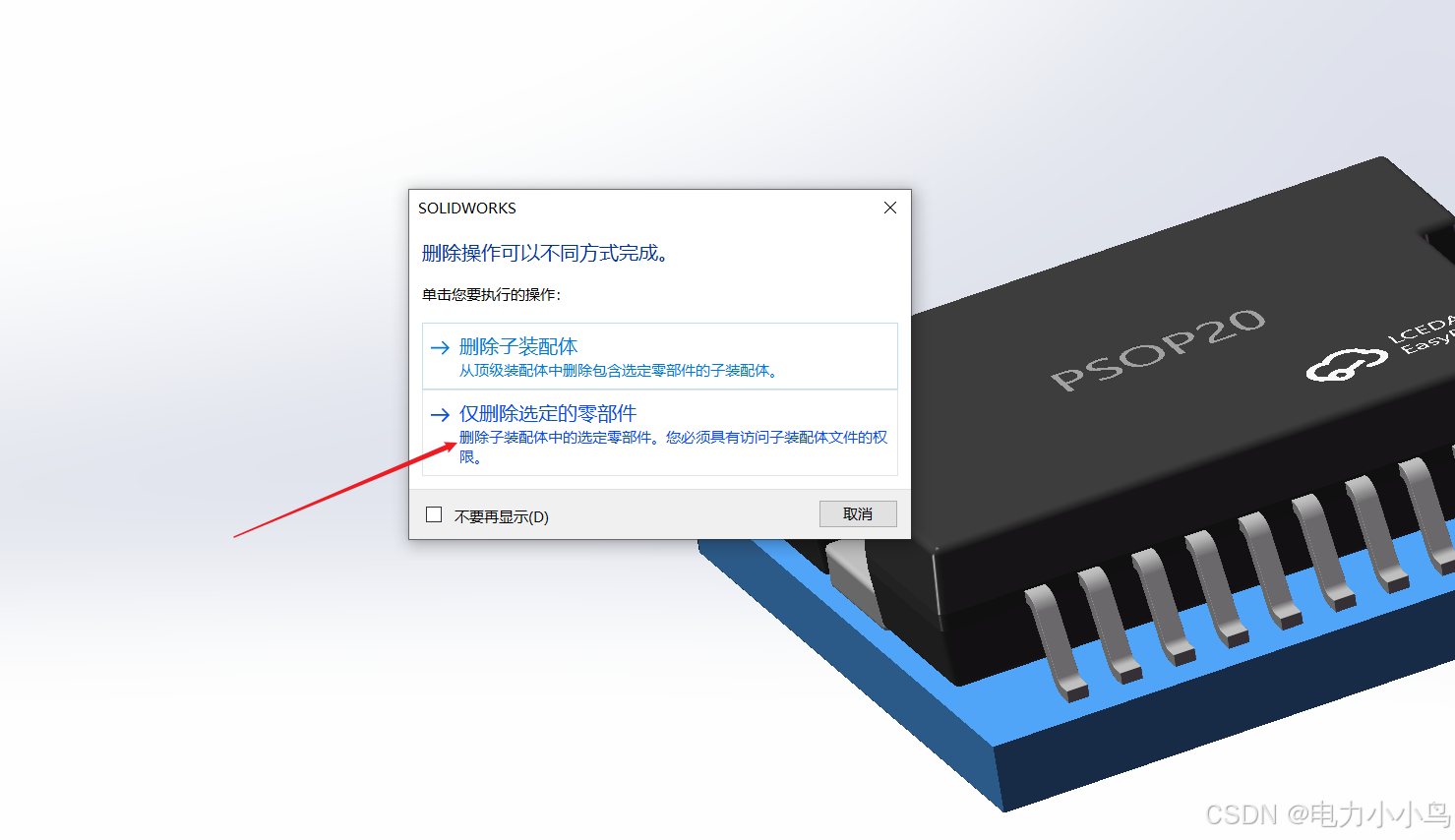

10、选择“仅删除选定的零部件”。

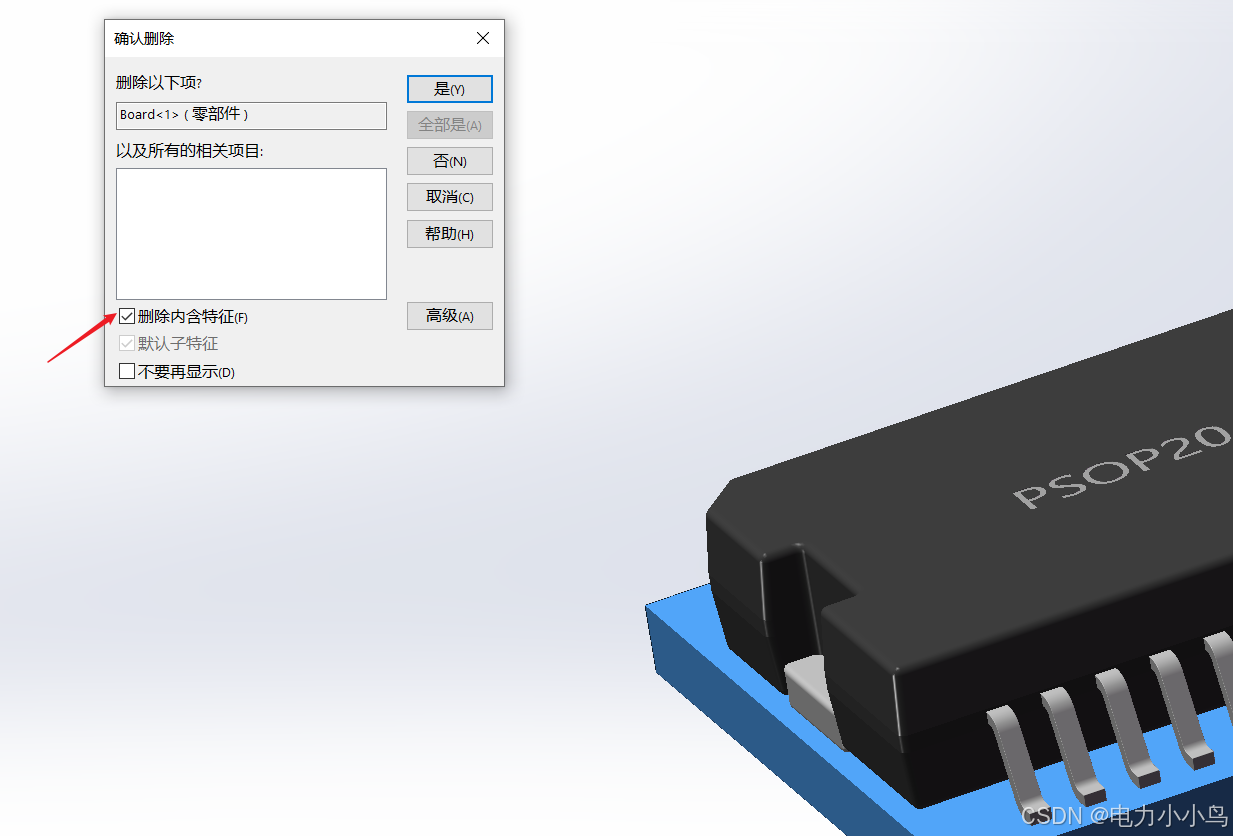

11、勾选“删除内含特征”，再点击“是“。

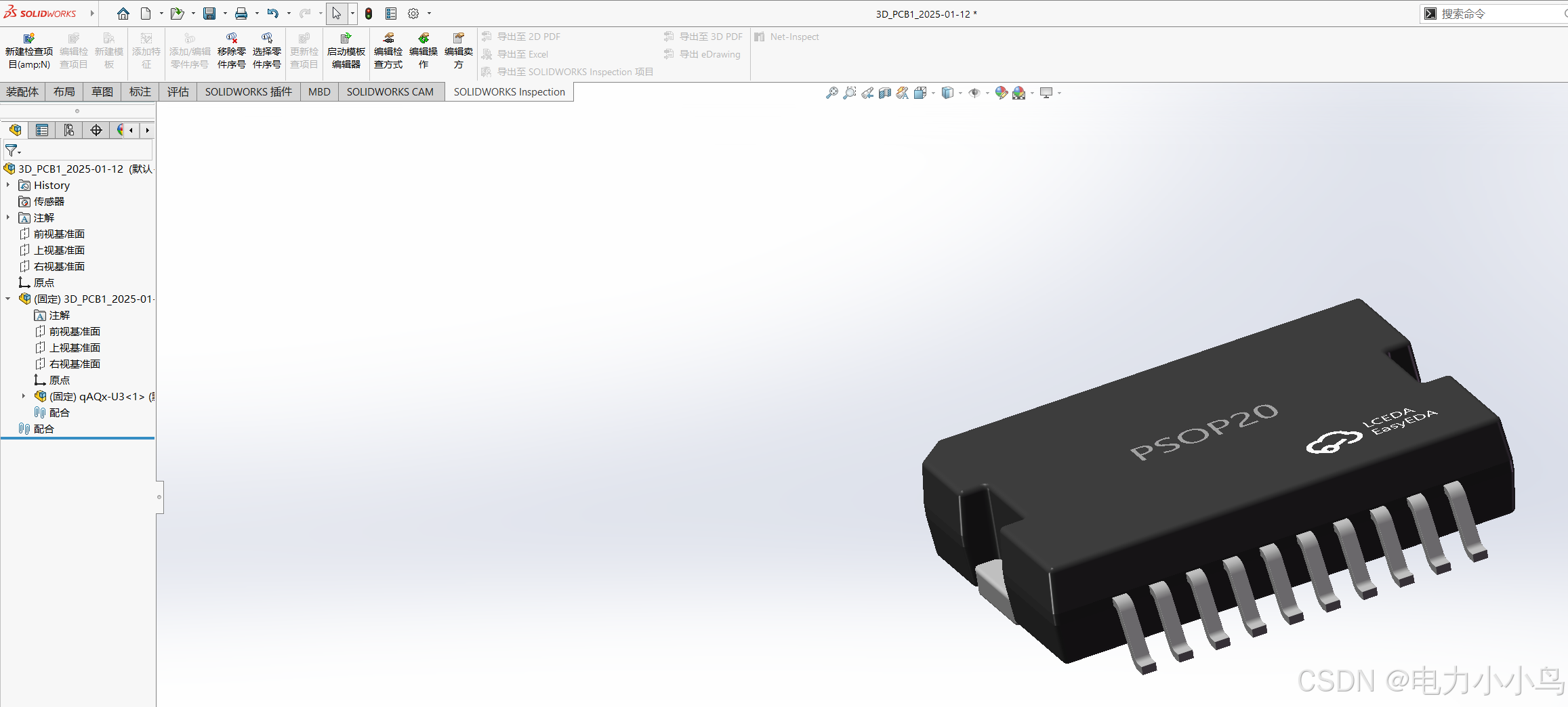

12、得到剩下器件的3D模型。

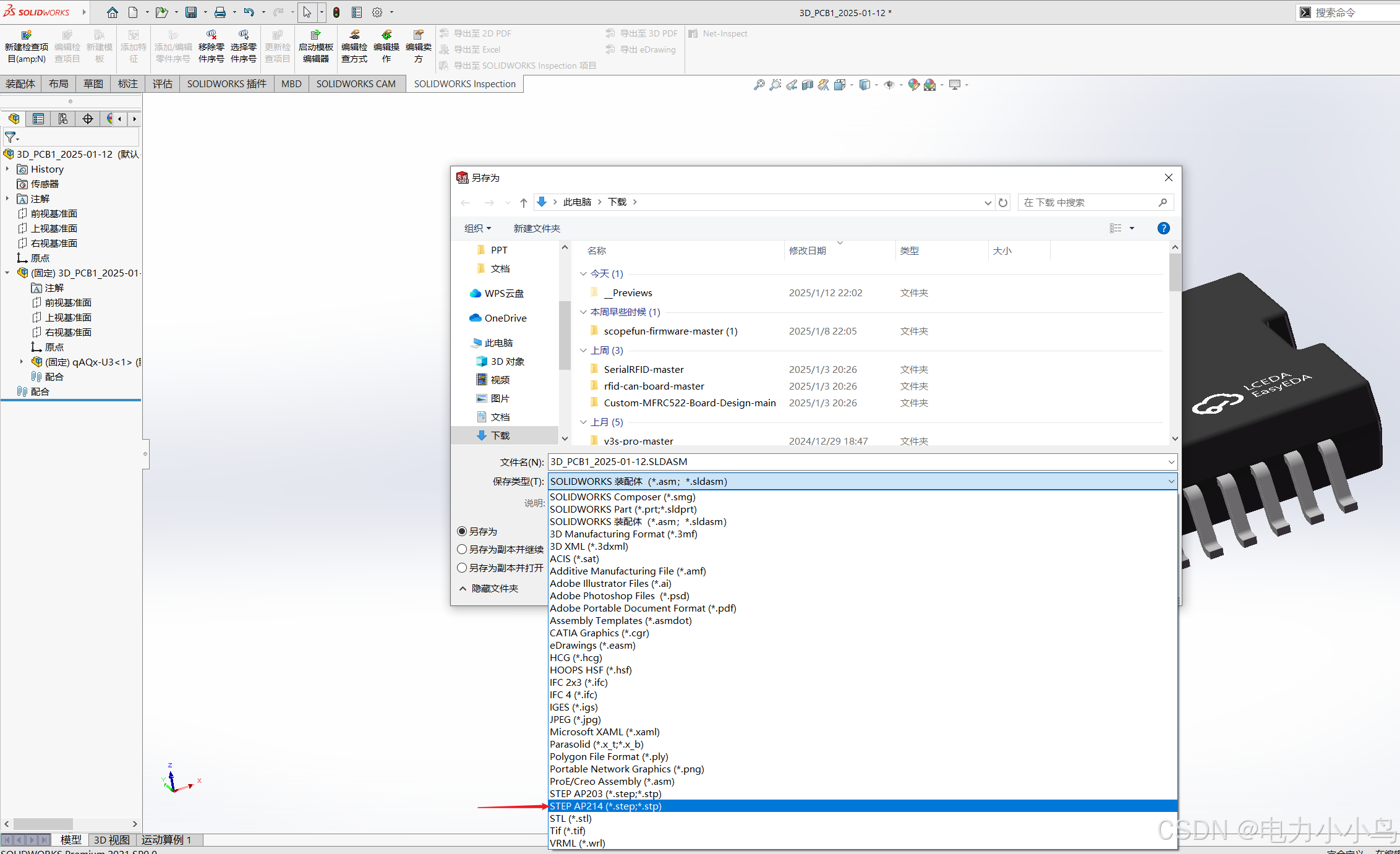

13、点击“另存为“，选择”STEP AP214“格式保存。

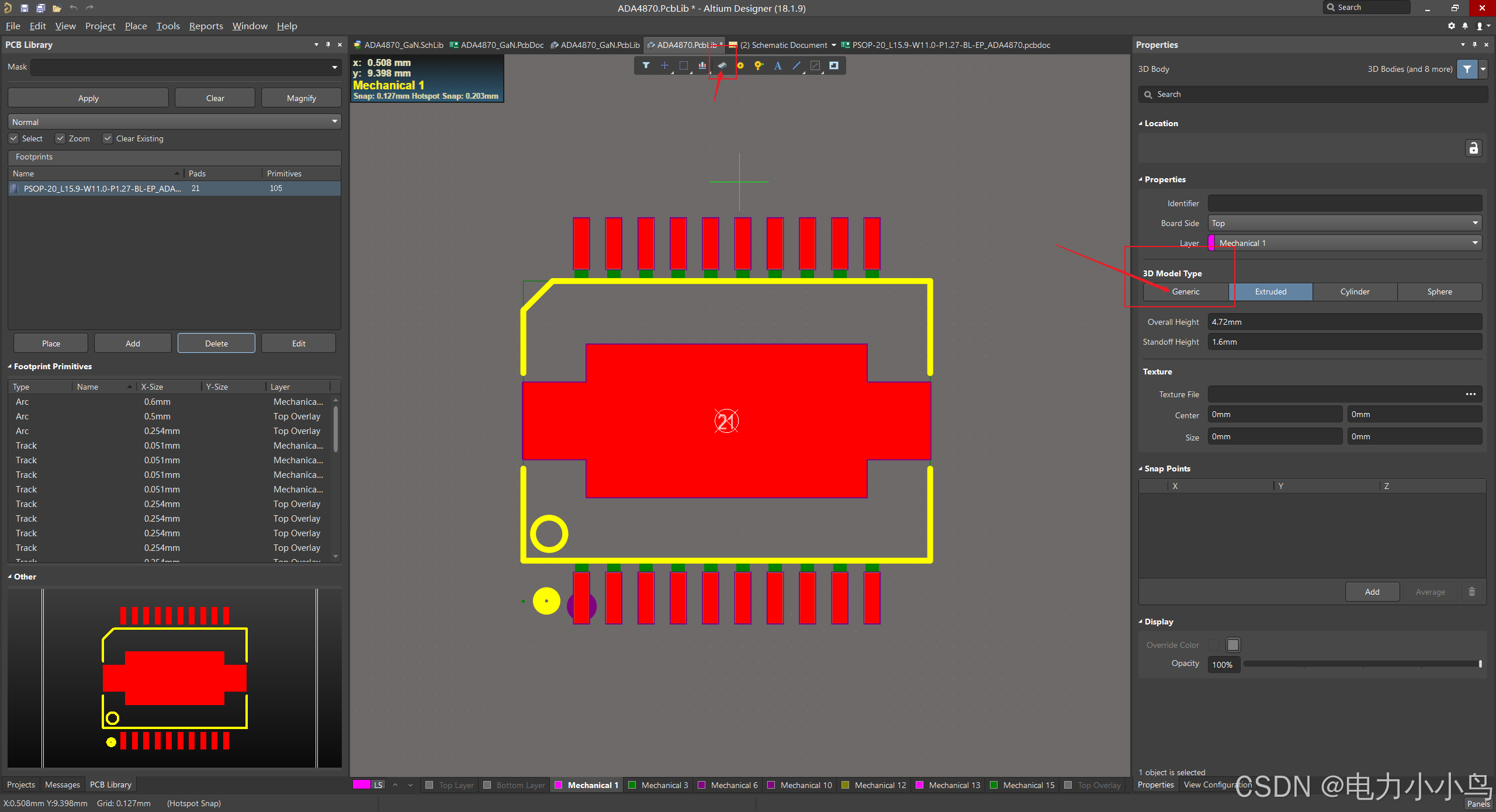

14、打开AD，选择“place 3D body(放置3D模型)”,点击“Generic“

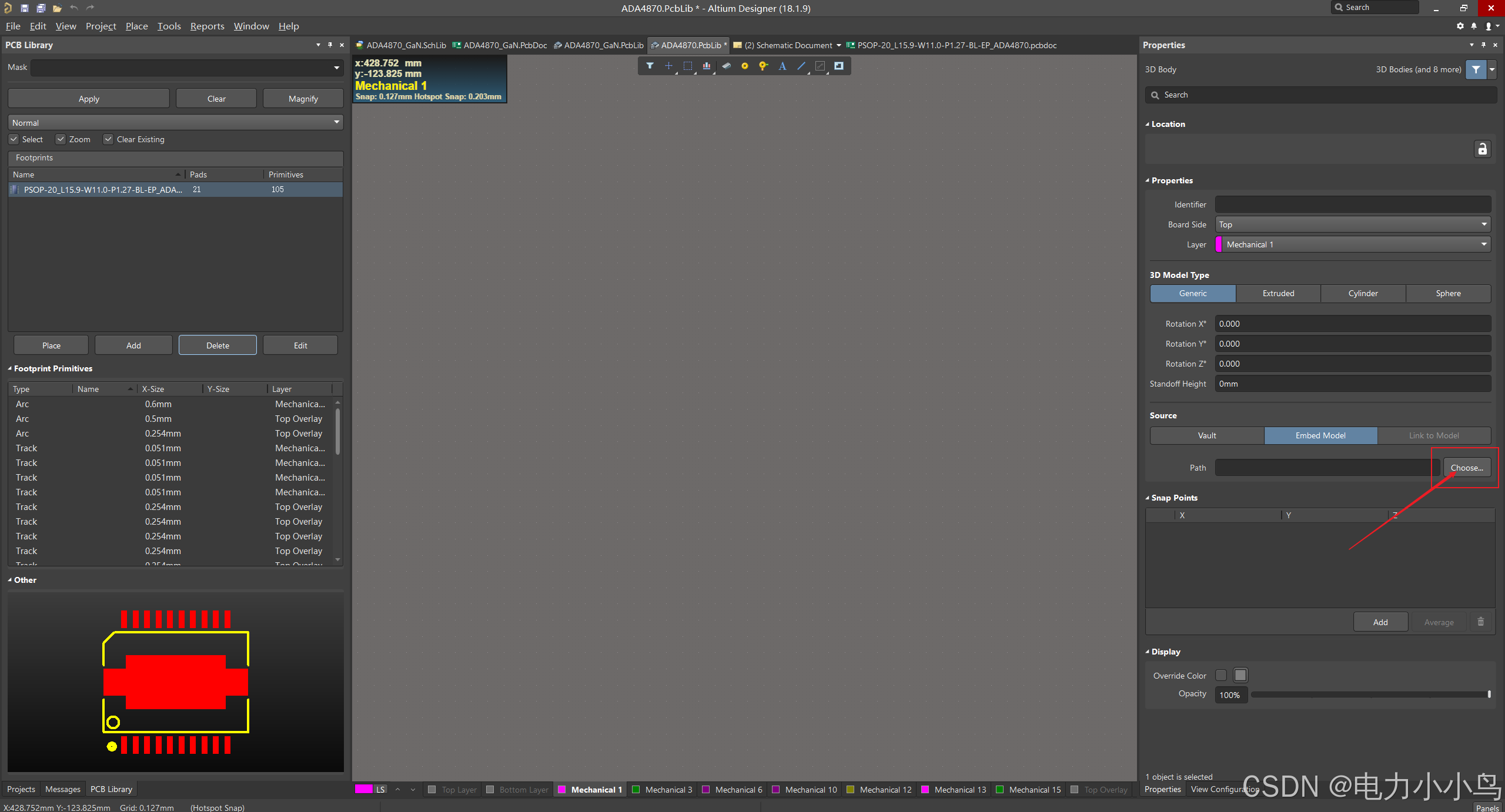

15、选择文件路径

16、放置导入的3D模型。

17、查看3D视图。

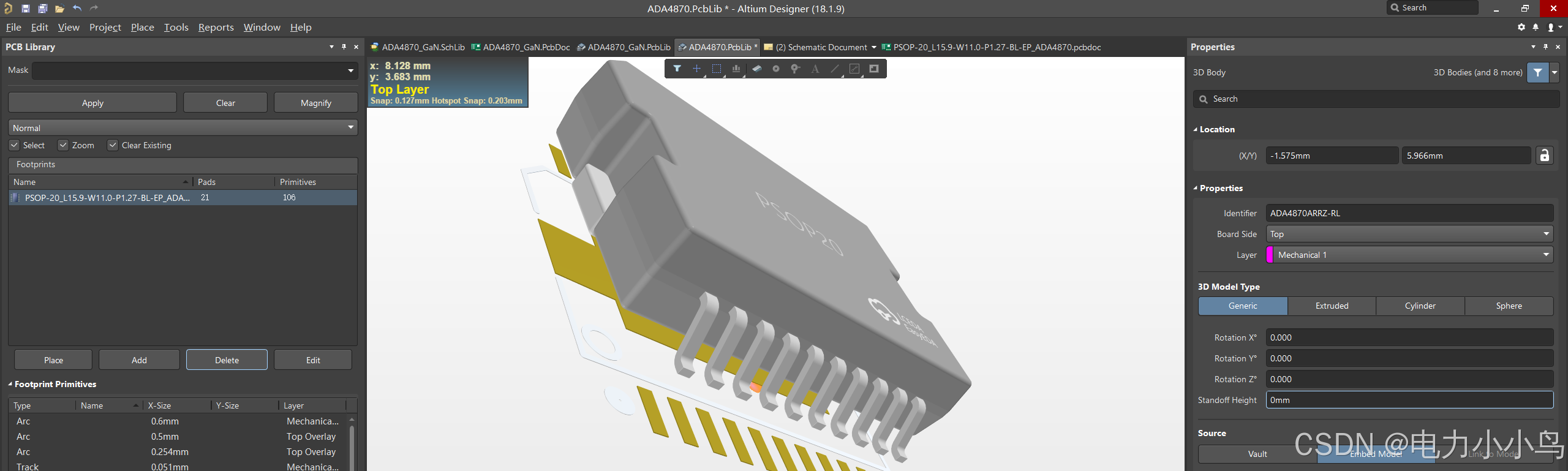

18、调整3D模型的位置，如本次调整了高度，使模型位于合适的位置。
