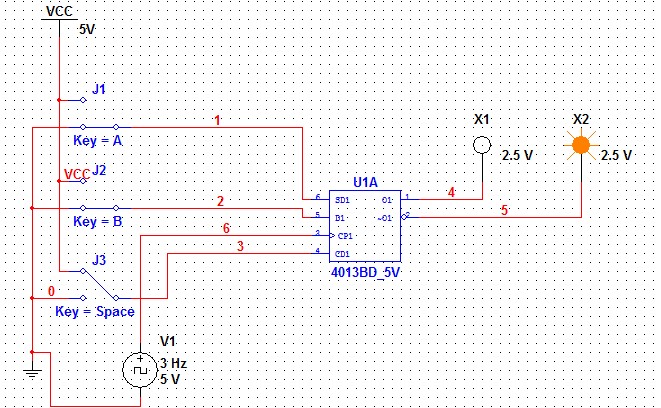

Multisim10的4013BD_5V测试电路

本文详细介绍了4013BD集成电路中各个连接点的功能,包括置1端SD1、置0端CD1、输入端D1、时钟输入端CP1以及输出端O1和反相输出端~O1=-O1的作用。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

     4013BD各连接点说明:

     SD1是置1端,CD1是置0端,D1是输入端,CP1是时钟输入端,O1=D1,~O1=-O1

MS10工程文件
