想用FPGA跟PC通过DMA通信:

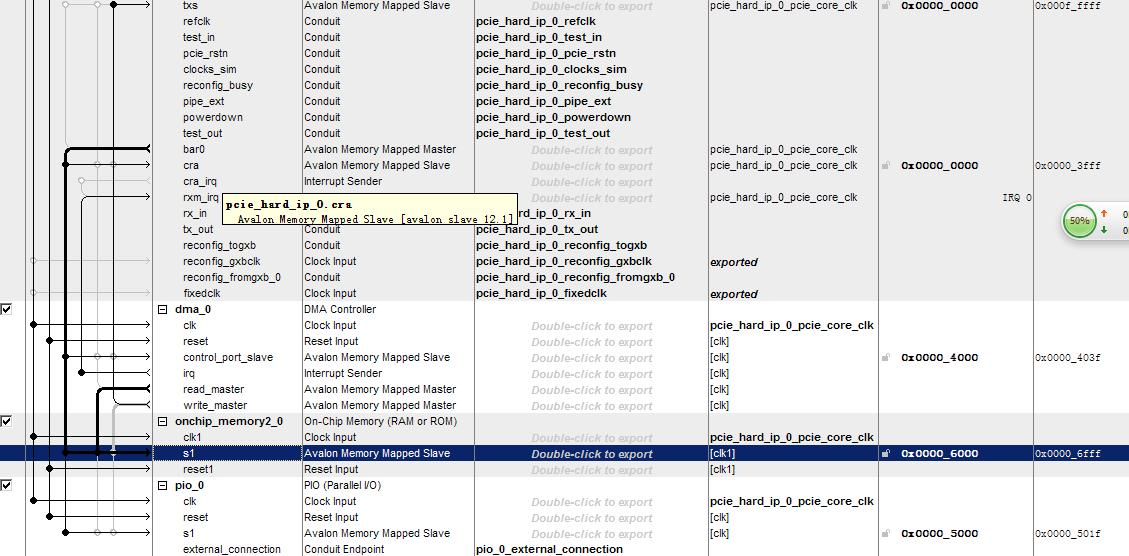

Qsys 配置如图:



驱动写 DMA 代码:



KdPrint(("  中断已经注册       \n"));

// 1. 设置DMA参数
WRITE_REGISTER_ULONG((PULONG)(g_MemRegister + 0x4000 + 0x04), (ULONG)0xffffffff); // DMA 读地址
WRITE_REGISTER_ULONG((PULONG)(g_MemRegister + 0x4000 + 0x08), (ULONG)0xffffffff); // DMA 写地址
//WRITE_REGISTER_ULONG((PULONG)(g_MemRegister + 0x4000 + 0x08), (ULONG)m_pycialAddressForImage.LowPart);
WRITE_REGISTER_ULONG((PULONG)(g_MemRegister + 0x4000 + 0x0C), (ULONG)0x0);  // DMA 长度
DumpBuffer(g_MemRegister + 0x4000 , 0x40);   // 打印日志



DumpBuffer 打印出来的,内容:


跟我想要的完全不一样,    这是什么原因啊?
