树莓派进阶之路 (020) - 基于24位AD转换模块HX711的重量称量实验

参考文档：http://www.geek-workshop.com/thread-2315-1-1.html

参考文档：https://wenku.baidu.com/view/e5d5e4e26529647d26285243.html

先来看一下该模块的常用接法：





模拟输入
通道 A 模拟差分输入可直接与桥式传感器的差分输出相接。由于桥式传感器输出的信号较小，为了充分利用A/D 转换器的输入动态范围，该通道的可编程增益较大，为128 或64。这些增益所对应的满量程差分输入电压分别±20mV 或±40mV。

通道B 为固定的32 增益，所对应的满量程差分输入电压为±80mV。通道B 应用于包括电池在内的系统参数检测。

供电电源
数字电源(DVDD)应使用与MCU 芯片相同的的数字供电电源。HX711 芯片内的稳压电路可同时向 A/D 转换器和外部传感器提供模拟电源。稳压电源的供电电压(VSUP)可与数字电源(DVDD)相同。稳压电源的输出电压值（VAVDD）由外部分压电阻R1、R2 和芯片的输出参考电压VBG 决定（图1），VAVDD=VBG(R1+R2)/R2。应选择该输出电压比稳压电源的输入电压(VSUP)低至少100mV。
如果不使用芯片内的稳压电路，管脚VSUP应连接到DVDD 或AVDD 中电压较高的一个管脚上。管脚VBG 上不需要外接电容，管脚VFB 应接地，管脚BASE 为无连接。时钟选择如果将管脚 XI 接地，HX711 将自动选择使用内部时钟振荡器，并自动关闭外部时钟输入和晶振的相关电路。这种情况下，典型输出数据速率为10Hz 或80Hz。如果需要准确的输出数据速率，可将外部输入时钟通过一个20pF 的隔直电容连接到XI管脚上，或将晶振连接到XI 和XO 管脚上。这种情况下，芯片内的时钟振荡器电路会自动关
闭，晶振时钟或外部输入时钟电路被采用。此时，若晶振频率为11.0592MHz, 输出数据速率为准确的10Hz 或80Hz。输出数据速率与晶振频率以上述关系按比例增加或减少。使用外部输入时钟时，外部时钟信号不一定需要为方波。可将MCU 芯片的晶振输出管脚上的时钟信号通过20pF 的隔直电容连接到XI管脚上，作为外部时钟输入。外部时钟输入信号的幅值可低至150mV。

串口通讯
串口通讯线由管脚PD_SCK 和DOUT 组成，用来输出数据，选择输入通道和增益。当数据输出管脚DOUT 为高电平时，表明
A/D 转换器还未准备好输出数据，此时串口时钟输入信号PD_SCK 应为低电平。当DOUT 从高电平变低电平后，PD_SCK 应输入25 至27 个不等的时钟脉冲（图二）。其中第一个时钟脉冲的上升沿将读出输出24 位数据的最高位（MSB），直至第24 个时钟脉冲完成，24 位输出数据从最高位至最低位逐位输出完成。第25至27 个时钟脉冲用来选择下一次A/D 转换的输入通道和增益，参见表三。

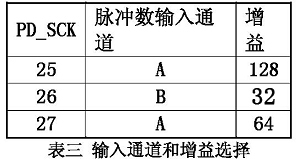

PD_SCK 脉冲数输入通道 增益

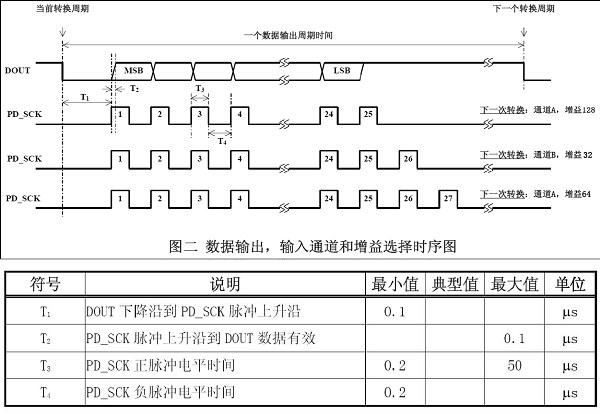

时序图

PD_SCK 的输入时钟脉冲数不应少于25 或多于27，否则会造成串口通讯错误。当A/D 转换器的输入通道或增益改变时，A/D 转换器需要4 个数据输出周期才能稳定。DOUT 在4 个数据输出周期后才会从高电平变低电平，输出有效数据。

树莓派代码：

 1 # include <stdio.h>
 2 # include <unistd.h>
 3 # include <wiringPi.h>
 4 # include <hiredis/hired
