创建UML用例图

以前呢，画UML、建模都是用Power Designer去做的。这东西我很少去用，以至于原来会的一些操作方法都忘记了……不过，Visual Studio 2010的到来意味着，我再也不用将以前的那些技巧捡起来了，因为强大的它可以做到！

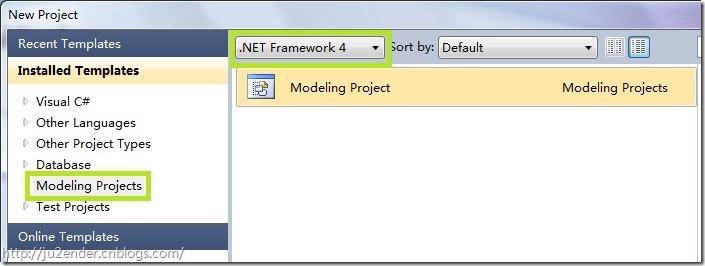

UML关系图的创建需要放在一个独立的项目中，这个项目的类型必须是Modeling Projects。我们来创建个这样的项目，选择.NET Framework 4：

我将解决方案命名为ModelingProjectTest，项目命名为Models：

新建一个UML Use Case Diagram（UML用例图），名字就默认吧。:-)

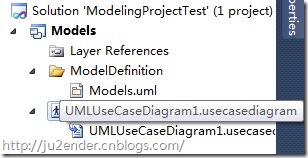

我们可以看到它的文件类型，就叫usercasediagram，囧rz……

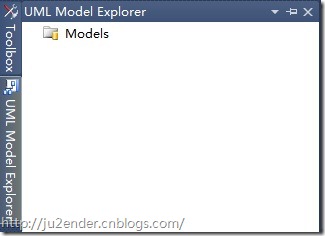

这时，会在右侧多了个UML Model Explorer（UML模型查看栏）：

啊哈，页面上还告诉了我们添加元素的方法，亲爱的VS，你太贴心了：

它告诉我们添加新元素有两种方法：

1. 从工具箱中拖拽；

2. 在设计平面上右击，从快捷菜单中选择。

还可以在UML模型查看栏中添加已有元素。

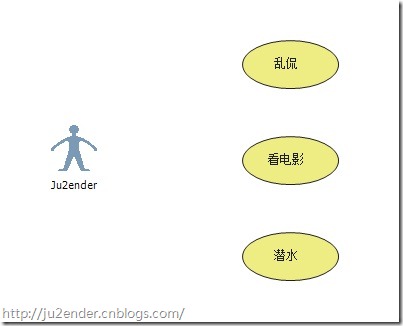

先添加一个Actor（角色），我就写我自己了，:-)。然后是几个Use Case（用例）：

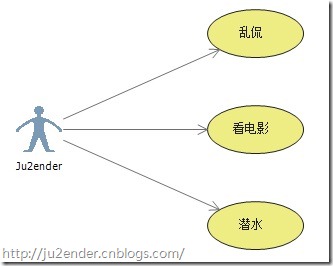

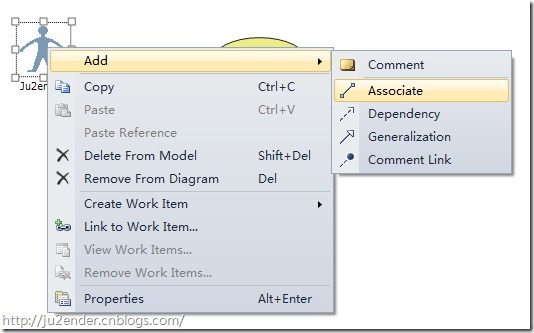

我还是比较喜欢通过快捷菜单来添加元素，很方便、很快速，接下来连接角色和用例，右击角色，选择Associate（同伴的意思，很形象吧），注意，箭头是由角色指向用例的：

一个用例可能会有扩展，我们添加个：

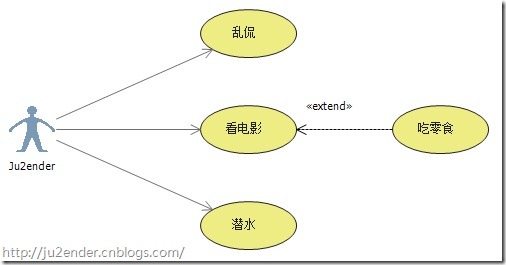

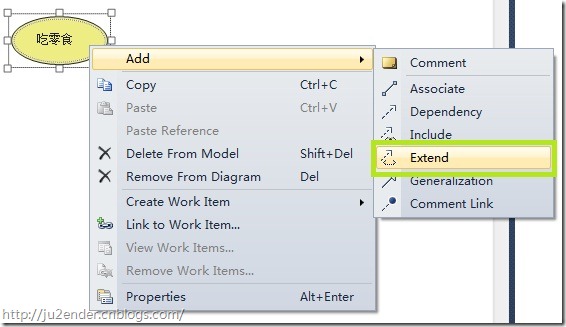

这里，连接线的类型是Extend（扩展），并由扩展用例指向父级用例：
