一、背景
原使用win2003配置的”路由和远程访问”×××功能，采用PPTP协议连接（整体还是蛮稳定的），但人员在一些酒店、图书馆、美国网络(comcas)等网络环境连接不了,查阅了PPTP的资料，连接不了原因可能需要防火墙限制或者ISP服务商不支持相关端口协议，因此急需部署可以穿透防火墙或者限制的OPEN×××，以求解决两地网络资源交流。

二、配置环境

1. 网络平台
服务器单网卡：192.168.1.10，客户机：拨号上网连接
访问要求：客户端连接后，允许访问内网段:192.168.1.0的资源。
2. 软件平台
服务器：WIN SERVER2008 & open***-2.2.0-install.exe 下载地址：
        http://down.51cto.com/data/435328
客户端：WIN7 bit64 英文版或者XP & open***-2.2.3-install.exe下载地址
        http://down.51cto.com/data/432452

三、安装与配置

第一步：安装open***
这一部分是服务端跟客户端都要做的工作，操作完全相同。
双击安装，点击NEXT，I Agree，NEXT之后开始选择安装路径，我手动修改为C:\Program Files\Open××× ，点击 Install 开始安装，安装过程中，弹出硬件安装窗口，点击安装虚拟网卡。点击 next,Finish 完成安装。

第二步: ×××服务端配置
说明：架设OPEN×××服务器，服务器方面做的工作比较多，客户端相对来说就比较简单。
服务器采用RSA证书和密钥验证方式对客户端进行验证，默认情况下证书和用户是一对一的，多个用户使不能使用同一证书。所以首先要做的工作就是证书的制作。
在进行操作之前，首先进行初始化工作：

(1)  进入C:\Program Files\OPEN×××\easy-rsa\复制 “vars.bat.sample”文件并用记事本打开另存命名为“vars.bat” 一定要使其变为“.bat”批处理文件格式(开始我在这载了跟头，因为WIN2008用记事本打开另存为时，我没有选择保存类型为“所以文件”)。
用记事本打开新建的“vars.bat”文件，修改以下部分(根据自身情况改,也可以不修改)
set HOME=%ProgramFiles%\Open×××\easy-rsa
set KEY_COUNTRY=US
set KEY_PROVINCE=CA
set KEY_CITY=SanFrancisco
set KEY_ORG=FortFunston
set KEY_EMAIL=mail@domain.com
改为：
set HOME=C:\Program Files\OPEN×××\easy-rsa
set KEY_COUNTRY=CN #(国家)
set KEY_PROVINCE=JS #(省份)
set KEY_CITY=SZ #(城市)
set KEY_ORG=163.com #(组织)
set KEY_EMAIL=mgjglg@163.com #(邮件地址)
上面#开始的是注释，请不要写到文件中。
打开命令提示符：
开始-->运行...-->键入cmd，回车，进入命令提示符
或者 开始-->程序-->附件-->命令提示符

(2) 进入C:\Program Files\open***\easy-rsa目录下：
命令如下：
cd C:\Program Files\open***\easy-rsa
init-config  #初始化
vars     #使修改的变量生效
clean-all #清空KEYS/目录文件
上面是初始化工作，以后，在进行证书制作工作时，仍旧需要进行初始化，但只需要进入open***\easy-rsa目录，运行vars就可以了，不需要上面那些步骤了。

(3) 下面开始证书的制作(一步步来)：
说明：出现Common Name (eg, your name or your server's hostname)时输入的名字不要重复，其它可以随意填写（包括提示的密码）。以下生成的密钥均存放在C:\Program Files\open***\easy\rsa\keys目录下。
    1. build-ca   #生成Root CA证书，用于签发Server和Client证书，需保护好keys/ca.key文件。
出现Organizational Unit Name (eg, section) []:输入neupharma 出现“Common Name (eg, your name or your server's hostname) []：输入neupharma
别的默认直接回车就可以。
     2. build-dh    #生成 Diffie Hellman加密参数 得到dh1024.pem文件
     3. open*** --genkey --secret keys/ta.key  #生成ta.key文件
     4. build-key-server server       #生成服务器证书
出现Organizational Unit Name (eg, section) []:输入neupharma
出现Organizational Unit Name (eg, section) []:输入neupharma
出现“Common Name (eg, your name or your server's hostname) []:输入server
出现：“Certificate is to be certified until Aug 17 08:30:49 2017 GMT (3650 days)
 Sign the certificate? [y/n]:选 y（一共有两次，别的不用管回车就可以）
      5. build-key client1        #生成要颁发给客户端的证书
出现：“Common Name (eg, your name or your server's hostname) []:输入client1
出现：“Certificate is to be certified until Aug 17 08:33:36 2017 GMT (3650 days)
Sign the certificate? [y/n]:选 y（一共有两次，别的不用管回车就可以）

若还有其它客户端，继续执行命令build-key 名字(“名字”不要重复)

(4)  服务器端的SERVER配置文件

在C:\Program Files\Open×××\sample-config文件夹下：
我的server.o***启用的配置条目如下，其它默认：

port 1194    #申明使用的端口，默认1194
proto udp    #申明使用的协议，默认使用UDP，如果使用HTTP proxy，必须使用TCP协议
dev tap    #申明使用的设备可选tap和tun，tap是二层设备，支持链路层协议，win下必须设为tap tun是ip层的点对点协议
ca ca.crt    #Open×××使用的ROOT CA，使用build-ca生成的，用于验证客户是证书是否合法
cert server.csrt    #Server使用的证书文件
key server.key    #Server使用的证书对应的key，注意文件的权限，防止被盗
dh dh1024.pem
server 10.8.0.0 255.255.255.0    #指定Open×××服务器产生的虚拟ip 和 子网掩码
ifconfig-pool-persist ipp.txt
push "route 10.8.0.0 255.255.255.0"    #客户连接成功后自动加入路由信息到客户机中，使其能访问相应网段的机子
push "route 192.168.1.0 255.255.255.0"    #客户连接成功后自动加入路由信息到客户机中，使其能访问相应网段的机子
push "dhcp-option DNS 8.8.8.8" #向客户端发送DNS
client-to-client    #如果可以让××× Client之间相互访问直接通过open***程序转发， 不用发送到tun或者tap设备后重新转发，优化Client to Client的访问效率
keepalive 10 120
tls-auth ta.key 0  #This file is secret
comp-lzo
max-clients 10
user nobody
group nobody
persist-key
persist-tun
status open***-status.log
verb 3

把配置文件server.o***复制到C:\Program Files\Open×××\config目录下，把C:\Program Files\Open×××\easy-rsa\keys目录下的ca.crt、ca.key、Server.crt、Server.csr、Server.key、dh1024.pem、ta.key 复制到C:\Program Files\Open×××\config目录下，到此server端的配置完成，可以启动server了，如果需要服务器启动后自动运行，修改“控制面板”下面的“管理工具”下面的“服务”把Open×××设置成自动启动。打开桌面的图标，并右击任务栏右下角产生图标，点击connect进行连接。表示启动，表示连接中，表示连接成功。

第三步:  ×××客户端配置
客户端的配置文件也在C:\Program Files\Open×××\sample-config目录
我的client.o***启用的配置条目如下，其它默认：

Client
dev tap
proto udp      # 使用的通讯协议，与Server严格一致
remote 58.30.12.*** 2011   #此处为OPEN×××的外网IP亦可是域名地址, OPEN×××服务器的本地地址:192.168.1.10和端口号：2011需在路由器里做映射
remote-random       # 随机选择一个Server连接，否则按照顺序从上到下依次连接
resolv-retry infinite
nobind
user nobody
group nobody
persist-key
persist-tun
ca ca.crt
cert xxx.crt  #xxx在服务器产生的相应客户端密钥文件名 如：上头产生的client1
key xxx.key  # xxx在服务器产生的相应客户端密钥文件名如：上头产生的client1
ns-cert-type server
tls-auth ta.key 1
comp-lzo
verb 3

把配置文件client.o***复制到客户端机器的C:\Program Files\Open×××\config目录下，并且把服务器C:\Program Files\Open×××\easy-rsa\keys目录下的CdtsmClient.crt、CdtsmClient.csr、CdtsmClient.key、ca.key、ca.crt、ta.key 文件一起复制到客户端机器的C:\Program Files\Open×××\config 目录下（以上文件由服务器端生成，客户端需要向服务器端索取这七个文件）

三、重要提示
为了使客户端连接后能访问内网的资源，必须把server2008操作系统的网卡“共享”。共享，提前是有两个及以上网卡，共享访问内网才有效。 如图共享设置及结果
(在此我载了跟头，花了1天时才测试出来，我想使用WINDOWS的“路由及远程访问”进行NAT转换也应该可以实现内容访问)。


四、吊销客户端证书
当客户端证书被盗或丢失时，必须吊销它的证书，以保障安全。
运行CMD,执行命令
cd  C:\Program Files\open***\easy-rsa
vars
revoke-full client1  (client1 为证书名)

注销完成后，client1 用户的证书吊销，该证书将无法再登录×××。 成功注销某个证书之后，可以打开 keys/index.txt 文件，可以看到被注销的证书前面， 已标记为R。

五、总结
连接成功后，想要访问内网资源，要有以下条件：
1. PING得通，如根据我配置的open***服务器的虚拟地址10.8.0.1。
2. Open***配置文件中要有
push "route 10.8.0.0 255.255.255.0"
push "route 192.168.1.0 255.255.255.0"
等等想允许客户端访问的网段。
3. 服务器对外的本地连接要进行共享设置。
4. Win7客户端成功连接后，能ping通open***的服务器地址(10.8.0.1)，但不能访问其它内网资源，查看产生的连接日志，有route加载error提示，是因为win7系统下运行route.exe要系统管理员权限。因此，不能自动加载路由(192.168.1.0),我们第一次使用时需要手动操作以下两步，以后就可以直接访问了。或者也可以在打开桌面的OPEN×××图标时，右击图标以“Run as administrator”运行，这样就不用以下操作了，直接连接即可。

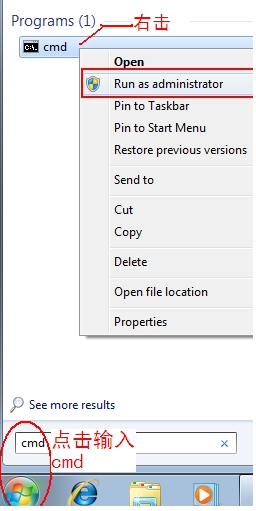

第一步：以“run as administrator”方法运行cmd ，如下图：

第二步：输入 route -p add 192.168.1.0 mask 255.255.255.0 10.8.0.1 回车就可以了，如下图：
